2.3.4  绘制椭圆弧

椭圆弧是椭圆的一部分，在某些设计中经常会用到椭圆弧。下面以图2.3.26为例来说明其绘制的一般操作步骤。

Step1.选择下拉菜单命令。

说明：进入椭圆弧绘制命令还有两种方法。

方法一：在“绘图”面板中单击“椭圆”按钮后的按钮，在系统弹出的下拉列表中单击“椭圆弧”命令按钮。

方法二：在使用ELLIPSE命令或选择下拉菜单命令绘制椭圆时，在命令行出现的提示时，输入字母A后按Enter键。

(https://www.daowen.com)

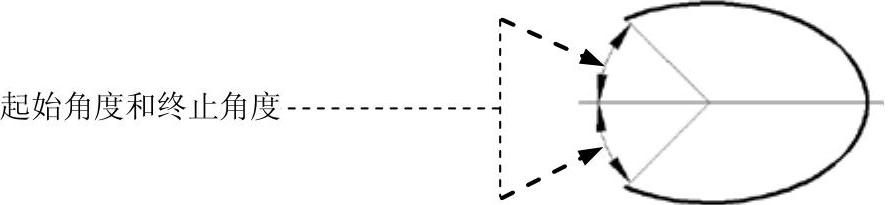

图2.3.26 指定起始和终止角度创建的椭圆弧

Step2.绘制一个椭圆，相关的操作步骤参见2.3.3节。

Step3.指定椭圆弧起始角度。在命令行的提示下，输入起始角度值45后按Enter键。

Step4.指定椭圆弧终止角度。在命令行的提示下，输入终止角度值-45后按Enter键，至此完成椭圆弧的创建。
