2.3.1 绘制圆
圆的绘制有多种方法，下面分别进行介绍。
1.基于圆心和半径绘制圆
下面介绍基于圆心和半径绘制圆的一般操作步骤。
Step1.选择下拉菜单
命令，如图2.3.1所示。

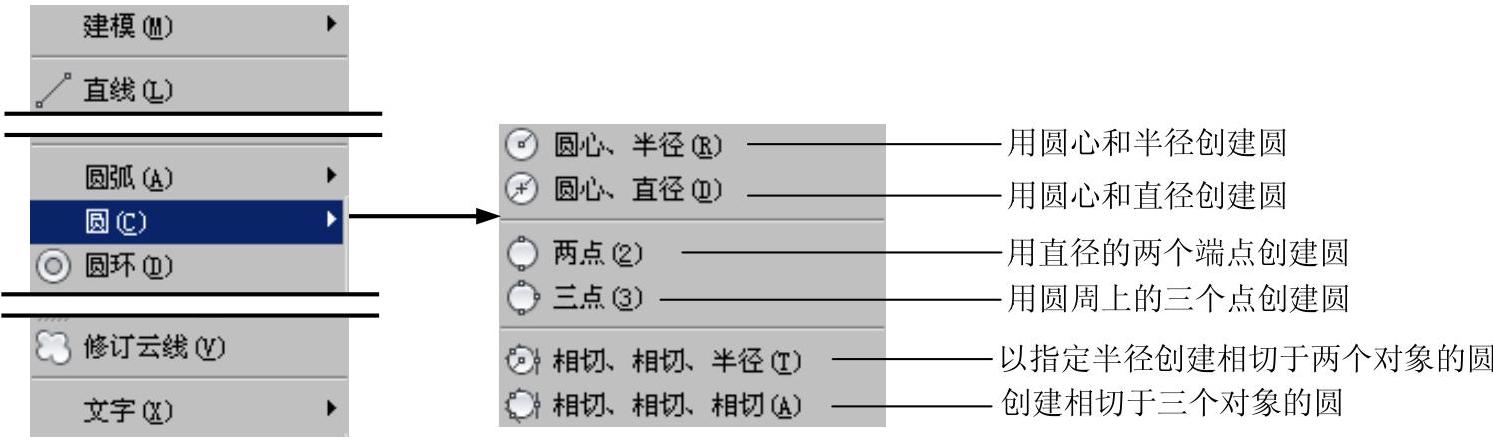

图2.3.1 绘制圆的下拉菜单
说明：进入基于圆心和半径绘制圆还有一种方法：单击
选项卡下“绘图”面板中“圆”命令按钮
下的
按钮，在系统弹出的下拉列表中单击
按钮，或在命令行中输入命令CIRCLE后按Enter键。
Step2.指定圆心。选取圆心位置点A，如图2.3.2所示。
Step3.指定圆的半径。可以用两种方法指定半径。
方法一：在命令行
的提示下，选取另一位置点B，系统立即绘出以点A为圆心、以点A至点B的距离为半径的圆。
方法二：在命令行中输入半径值（如20）后，按Enter键。
2.基于圆心和直径绘制圆
图2.3.2 圆心、半径法绘制圆
下面以图2.3.3所示的圆为例来进行说明。
Step1.选择下拉菜单
命令，选取圆心位置点A。
Step2.指定圆直径。选取另一位置点B或者输入直径值（如40）后，按Enter键。
3.基于圆周上的三点绘制圆
图2.3.4所示是一个基于三点绘制的圆，下面说明其绘制的一般操作步骤。
Step1.选择下拉菜单
命令。
Step2.依次选取第一位置点A、第二位置点B和第三位置点C。
4.基于圆的直径上的两个端点绘制圆
该方法即绘制过两点，且以这两点间的距离为直径的圆。下面以图2.3.5为例进行说明。
图2.3.3 圆心、直径法绘制圆
图2.3.4 三点法绘制圆
图2.3.5 两点法绘制圆
Step1.选择下拉菜单
命令。
Step2.选取第一位置点A、第二位置点B。
5.基于指定半径和两个相切对象绘制圆
下面以图2.3.6所示为例来说明这类圆绘制的一般操作步骤。
Step1.打开随书光盘中的文件D：\AutoCAD2018.1\work\ch02.03\circle5.dwg。
Step2.选择下拉菜单
命令。
Step3.在参考圆上的某一点（点A）处单击，以选取第一个切点。
Step4.在参考直线上的某一点（点B）处单击，以选取第二个切点。
Step5.在命令行中输入圆的半径值60，按Enter键。
注意：圆的半径值不能小于图2.3.6所示的从参考圆到参考直线之间的距离的一半，否则圆将无法绘制。

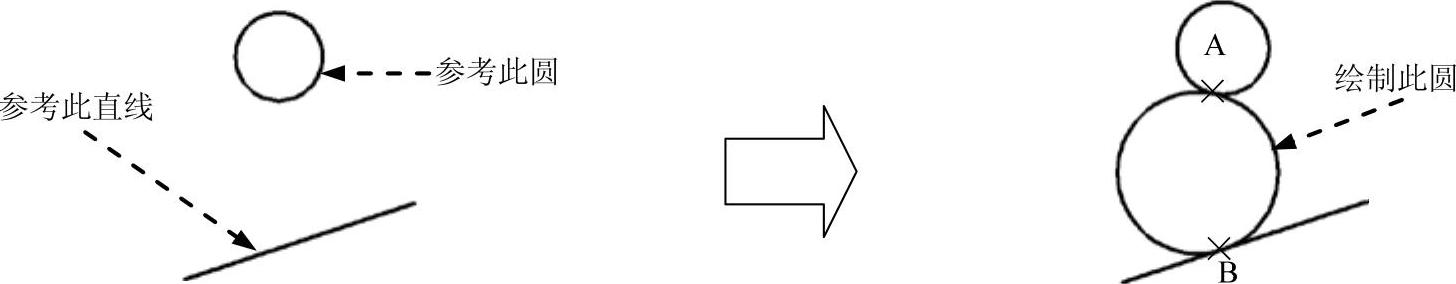

图2.3.6 基于指定半径和两个相切对象绘制圆
6.基于三个相切对象绘制圆
在确定要相切的三个对象后，可以绘出与三个对象相切的圆。下面以图2.3.7所示为例来进行说明。

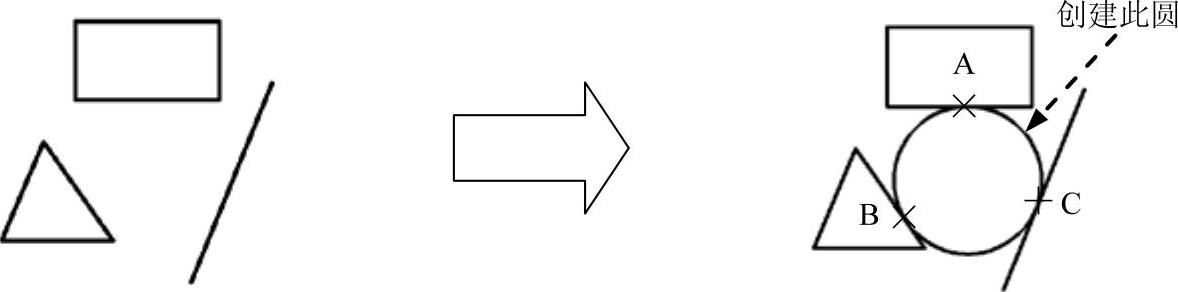

图2.3.7 基于三个相切的对象绘制圆
Step1.打开随书光盘中的文件D：\AutoCAD2018.1\work\ch02.03\circle6.dwg。
Step2.选择下拉菜单
命令。
Step3.在第一参照图元上的某一点A处单击以选取第一个切点。
Step4.在第二参照图元上的某一点B处单击以选取第二个切点。
Step5.在第三参照图元上的某一点C处单击以选取第三个切点。
提示：用下拉菜单启动圆的命令绘制圆可以减少击键次数，这比用工具栏或在命令行中输入命令来绘制圆要更快。
