3.4.3 使用对象捕捉追踪
1.对象捕捉追踪的概念及设置
对象捕捉追踪是指按与对象的某种特定关系来追踪点。一旦启用了对象捕捉追踪，并设置了一个或多个对象捕捉模式（如圆心、中点等），当命令行提示指定一个点时，将光标移至要追踪的对象上的特征点（如圆心、中点等）附近并停留片刻（不要单击），便会显示特征点的捕捉标记和提示；绕特征点移动光标，系统会显示追踪路径，可在路径上选择一点。打开或关闭对象捕捉追踪功能的操作方法：单击屏幕下部状态栏中的
按钮，
按钮显亮时，为对象捕捉追踪功能打开状态。
说明：打开对象捕捉追踪功能还有三种方法。
方法一：如果
按钮未被显亮，按F11键。
方法二：将AUTOSNAP的系统变量值设置为16。
方法三：在“草图设置”对话框的
选项卡中选中
复选框。
在“草图设置”对话框的
选项卡中，
选项组的各选项意义如下。
单选项：可在启用对象捕捉追踪时，只显示获取的对象捕捉点的正交（水平/垂直）对象捕捉追踪路径，即90°、180°、270°、360°方向的追踪路径。
单选项：可以将极轴追踪设置应用到对象捕捉追踪，即系统将按获取的对象捕捉点的极轴对齐角度进行追踪。
2.对象捕捉追踪举例说明
建议先打开文件D：\AutoCAD2018.1\work\ch03.04\track.dwg。
首先将
和
按钮都按下。在图3.4.2中已提前绘制了一个圆，如果要绘制一条直线，输入直线命令后，在系统提示指定第一点时，将鼠标光标移至圆对象的圆心附近等待片刻，当显示“圆心”提示时，表示圆心已被自动捕捉到，此时再慢慢地向右水平移动鼠标光标，系统即显示一条对象捕捉追踪虚线，并同时显示当前光标位置点与圆对象之间的特定关系
，即光标点和圆心的连线与X轴的角度为0°，且光标点与圆心间的距离值为75.0937。如果将
的值修改为15，并且选中
单选项，则对象捕捉追踪的参考角为15°的倍数，如15°、30°、45°、60°等。沿某一追踪路径移动光标并在所需位置点单击，便可选择该点。
说明：
对象捕捉追踪是追踪当前光标位置点与某个对象的特定关系，而极轴追踪是追踪当前光标位置点与前一个已经指定的点的关系。
对象捕捉追踪可以同时追踪当前光标位置点与多个对象的关系。
对象捕捉追踪和极轴追踪可以同时使用。

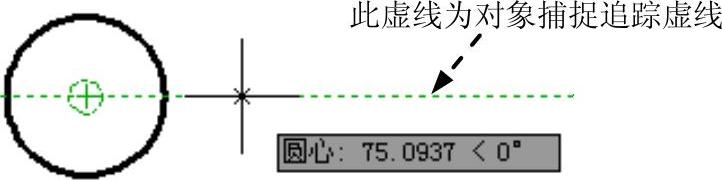

图3.4.2 对象捕捉追踪举例
