1.应用举例1

1.应用举例1

本例要求在图3.5.1a所示的图形中，通过三角形的顶点和底边的中点绘制一条直线，如图3.5.1b所示。

Step1.打开文件D：\AutoCAD2018.1\work\ch03.05\instance1.dwg。

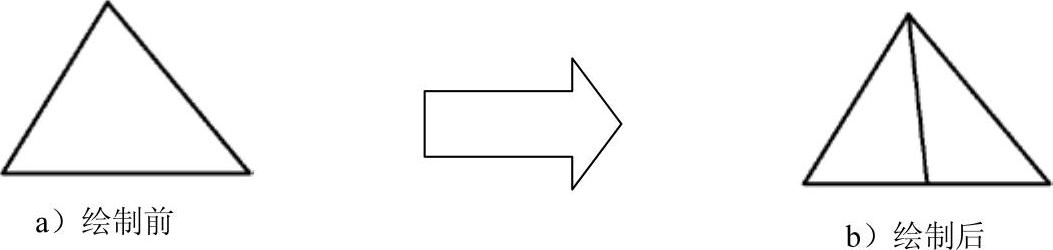

图3.5.1 应用举例1

Step2.在屏幕底部的状态栏中单击按钮，启用自动捕捉功能。

Step3.选择下拉菜单命令。

Step4.在命令行的提示下，将鼠标光标移至三角形的顶点附近，当鼠标光标附近出现“端点”提示时单击，如图3.5.2所示。

Step5.在命令行的提示下，将鼠标光标移至三角形底边的中点附近，当鼠标光标附近出现“中点”提示时单击，如图3.5.3所示。(https://www.daowen.com)

说明：若将鼠标光标移至三角形底边的中点附近，显示“中点”提示，则此时可在按钮上右击，在系统弹出的快捷菜单中选择命令，再进行操作。

Step6.在命令行的提示下，按Enter键，结束操作。

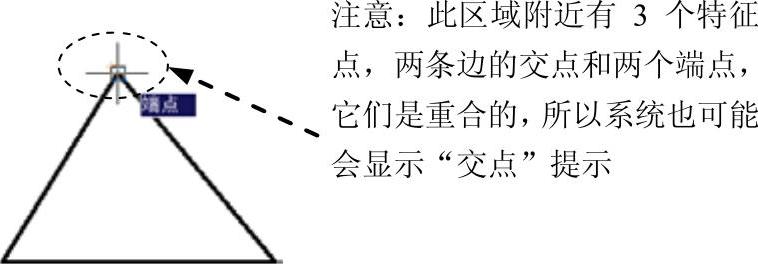

图3.5.2 自动捕捉三角形的顶点

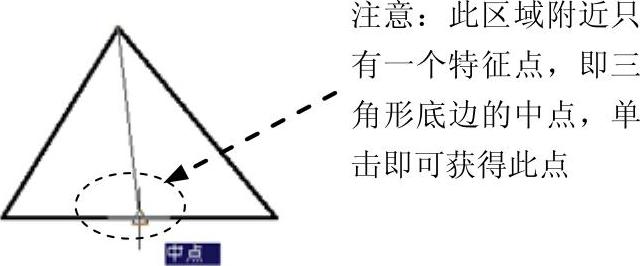

图3.5.3 自动捕捉三角形底边的中点
