4.4.1  创建徒手线

4.4.1 创建徒手线

使用徒手线（SKETCH）功能可以轻松地徒手绘制形状不规则的图形（如不规则的边界或地形的等高线、轮廓线以及签名），在利用数字化仪器追踪现有图形时，该功能也非常有用。徒手线是由许多单独的直线对象或多段线来创建的，线段越短，徒手画线就越准确，但线段太短会大大增加图形文件的字节数，因此在开始创建徒手线之前，有必要设置每个线段的长度或增量。

1.绘制徒手线

下面以图4.4.1为例，说明绘制徒手线的一般操作步骤。

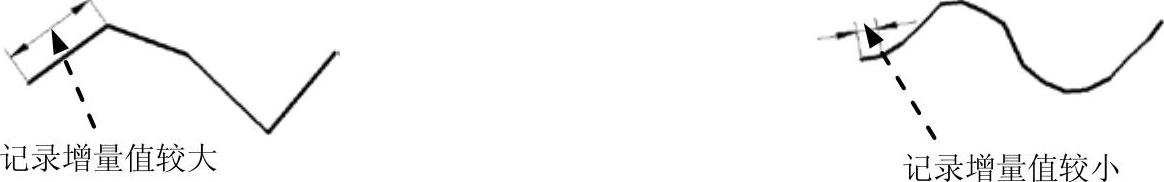

图4.4.1 设置记录增量值

Step1.在命令行中输入命令SKETCH后按Enter键。

Step2.定义徒手线的增量。

（1）在系统提示图4.4.2所示的信息时，输入字母I，按Enter键。

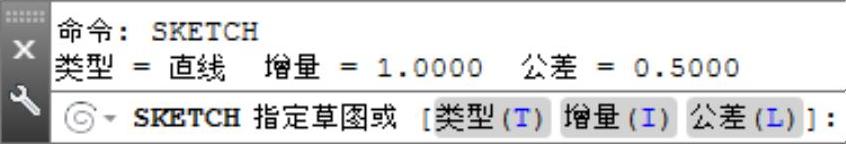

图4.4.2 命令行提示

（2）输入记录的增量值。在系统的提示下输入记录草图的增量值20，并按Enter键。

说明：也可以在屏幕上指定两个点，系统将计算这两点之间的距离作为增量距离。

Step3.绘制徒手线。

（1）在的提示下首先单击左键，然后移动光标绘制临时的徒手线。

（2）再次单击可停止画线；按Enter键，完成徒手线的绘制。

2.设置徒手线的线段组成

由于在默认情况下，系统使用单独的比较短的直线段创建徒手线，这样对徒手线进行修改较为困难，而如果使用多段线绘制徒手线，则易于编辑徒手线。系统变量SKPOLY用于控制AutoCAD是用单个直线段还是用多段线来创建徒手线。在命令行输入SKPOLY命令后，系统提示，如果输入数值0并按Enter键，则表示使用直线绘制徒手线；如果输入数值1并按Enter键，则表示使用多段线绘制徒手线；如果输入数值2并按Enter键，则表示使用样条曲线绘制徒手线。
