4.5.1  创建面域

下面以图4.5.1所示的例子来说明面域的创建过程。在本例中，假设外面的五边形是用多段线命令（PLINE）绘制的封闭图形，三角形是一个由直线（LINE）命令绘制的封闭图形，长方形是用矩形命令（RECTANG）绘制的封闭图形，圆是使用圆命令（CIRCLE）绘制的封闭图形。

Step1.打开文件D：\AutoCAD2018.1\work\ch04.05\region.dwg。

Step2.选择下拉菜单命令。

说明：或单击选项卡“绘图”面板中的按钮，在展开的工具栏中单击“面域”命令按钮；或者在命令行输入REGION命令并按Enter键。

Step3.在命令行的提示下，框选图4.5.1中的所有图元，按Enter键结束选取。系统在命令行提示，这表明系统已经将四个封闭的图形转化为四个面域了。

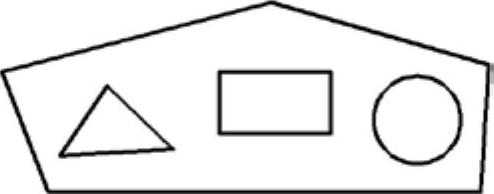

图4.5.1 面域创建举例
