4.6.2 编辑图案填充

在创建图案填充后，可以根据需要修改填充图案或修改图案区域的边界。下面通过两个实例说明其一般操作步骤。

1.编辑填充图案

Step1.打开文件D：\AutoCAD2018.1\work\ch04.06\bhatch2.dwg。

Step2.选择下拉菜单命令。

说明：还可以在命令行中输入命令HATCHEDIT后按Enter键。

Step3.编辑图案填充。

（1）在命令行的提示下，将鼠标移至图4.6.6a所示的填充图案上并单击，系统弹出“图案填充编辑”对话框。

（2）在选项卡的下拉列表中选择选项，在文本框中输入填充图案的比例值30.0，然后单击对话框中的按钮。至此完成图案填充的编辑，结果如图4.6.6b所示。

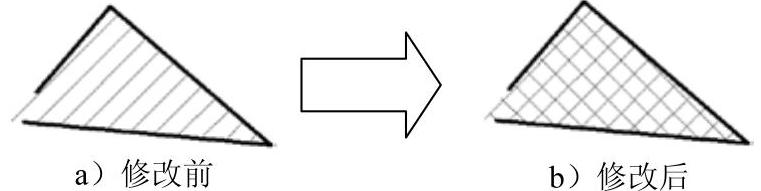

图4.6.6 编辑图案填充

2.编辑填充边界

Step1.打开文件D：\AutoCAD2018.1\work\ch04.06\bhatch3.dwg。

Step2.选择下拉菜单命令。

说明：还可以在命令行中输入命令HATCHEDIT后按Enter键。

Step3.添加填充边界。

（1）在命令行的提示下，将鼠标移至图4.6.7a所示的填充图案上并单击，系统弹出“图案填充编辑”对话框。

（2）在“图案填充编辑”对话框中单击“重新创建边界”按钮，在命令行的提示下，按Enter键。

（3）然后在命令行的提示下输入字母Y并按Enter键，在“图案填充编辑”对话框中单击按钮，结果如图4.6.7b所示。

（4）选取图4.6.7b中的圆形边界并将其删除，此时填充图案如图4.6.7c所示。

说明：除了删除或添加边界外还可以将填充边界的形状进行改变，图4.6.7d所示的填充边界是将图4.6.7c中的直线边界通过编辑夹点，使其由直线转化为圆弧所得。

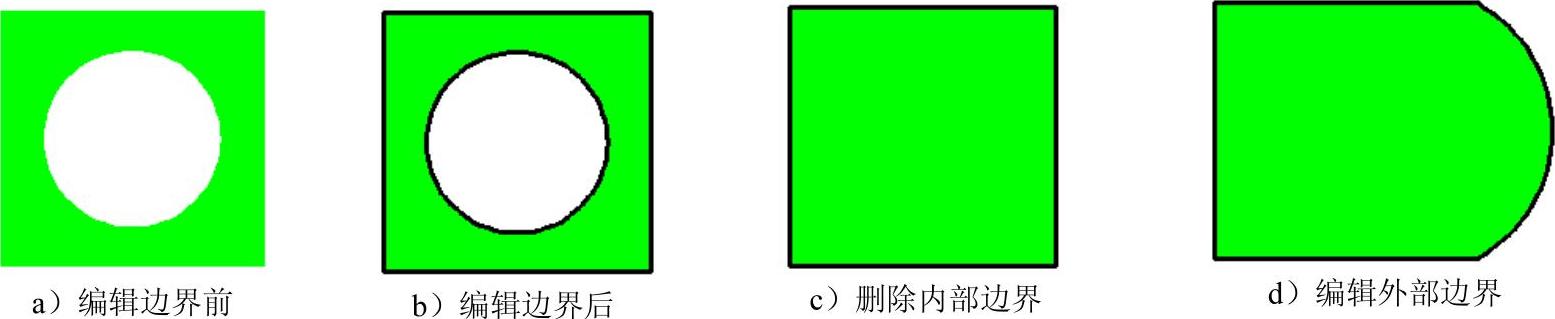

图4.6.7 编辑填充边界
