4.6.1 创建图案填充

在AutoCAD中，图案填充是指用某个图案来填充图形中的某个封闭区域，以表示该区域的特殊含义。例如，在机械图中，图案填充用于表达一个剖切的区域，并且不同的图案填充表达不同的零部件或者材料。下面以图4.6.1为例说明创建图案填充的一般操作步骤。

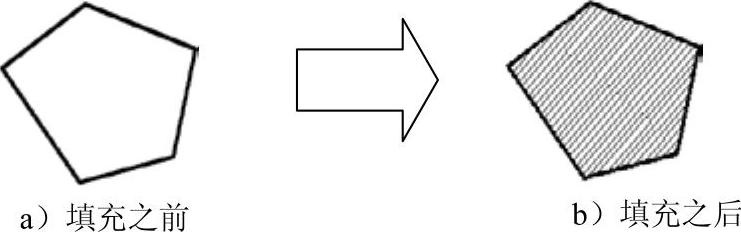

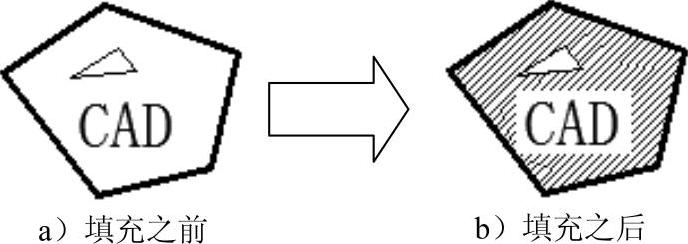

图4.6.1 图案填充

Step1.打开文件D：\AutoCAD2018.1\work\ch04.06\bhatch1.dwg。

Step2.选择下拉菜单命令，系统弹出图4.6.2所示的“图案填充创建”选项卡。

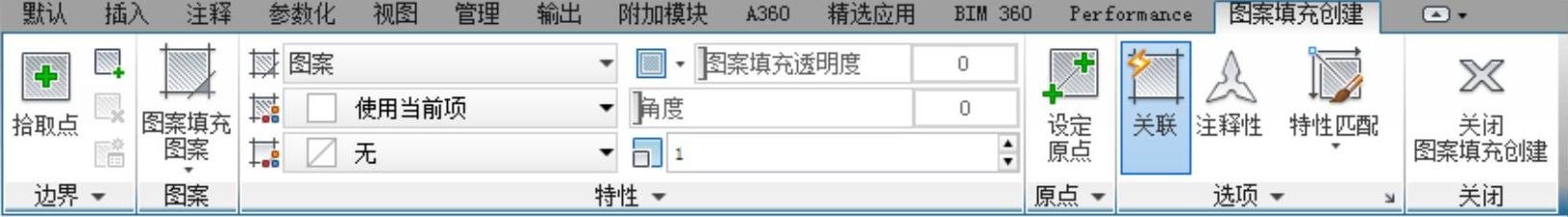

图4.6.2 “图案填充创建”选项卡

说明：或者单击“图案填充”按钮；或者输入命令BHATCH并按Enter键。

Step3.进行图案填充。

（1）定义图案填充样例。在“图案填充创建”选项卡内单击后的按钮（或在命令行中输入字母T并按Enter键），系统弹出图4.6.3所示的“图案填充和渐变色”对话框，单击后的按钮，在系统弹出的“填充图案选项板”对话框中选择图4.6.4所示的选项，单击按钮。

（2）定义填充图案比例。在后的文本框中输入填充图案的比例值30.0。

（3）定义填充边界。在“图案填充和渐变色”对话框的选项组中单击按钮，系统会切换到绘图区中，然后在命令行的提示下，在封闭多边形内任意选取一点。

（4）按Enter键，结束填充边界的选取，完成图案填充。

图4.6.3所示的“图案填充和渐变色”对话框的功能说明如下。

选项卡

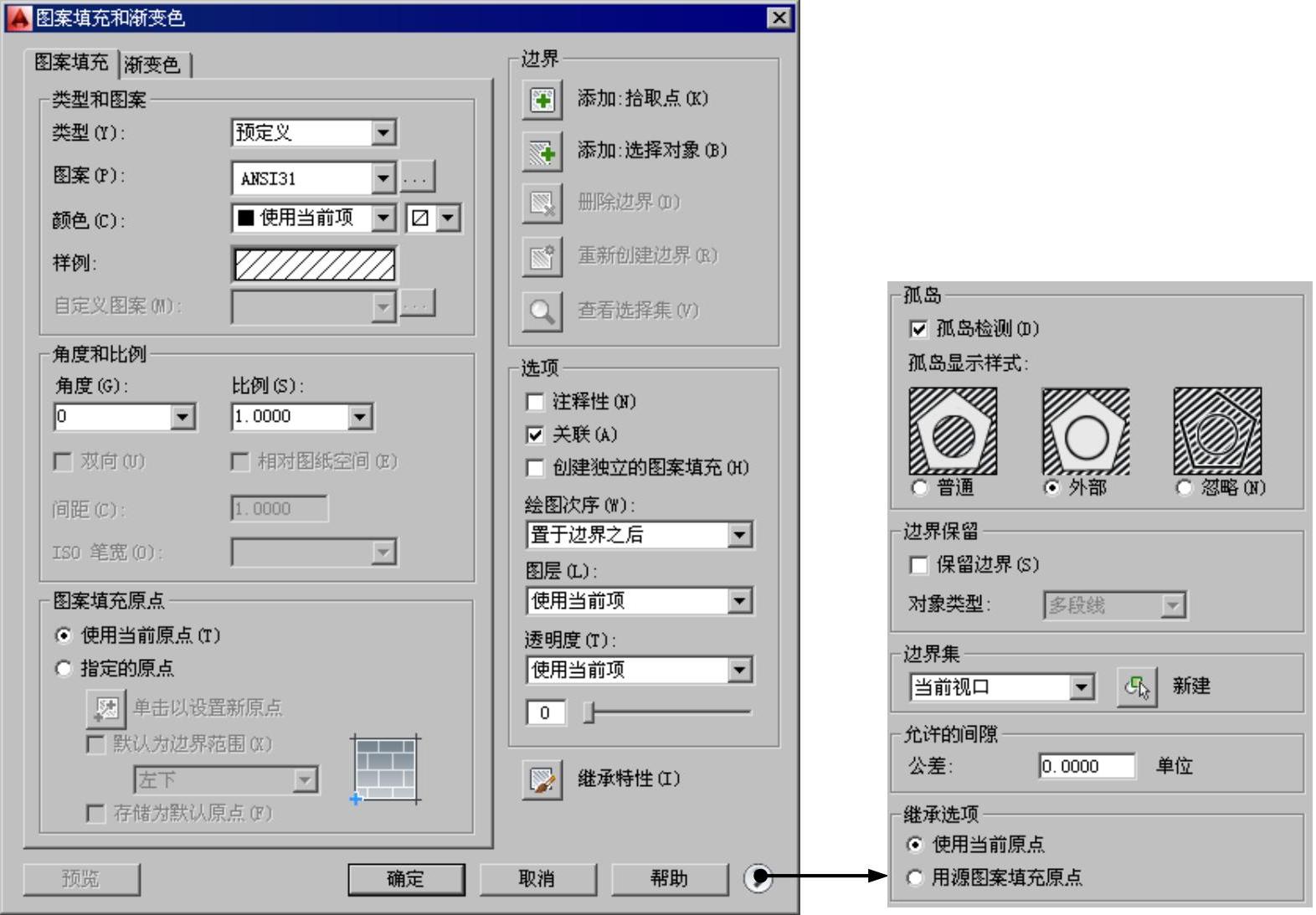

图4.6.3 “图案填充和渐变色”对话框

该选项卡用于设置填充图案的相关参数。

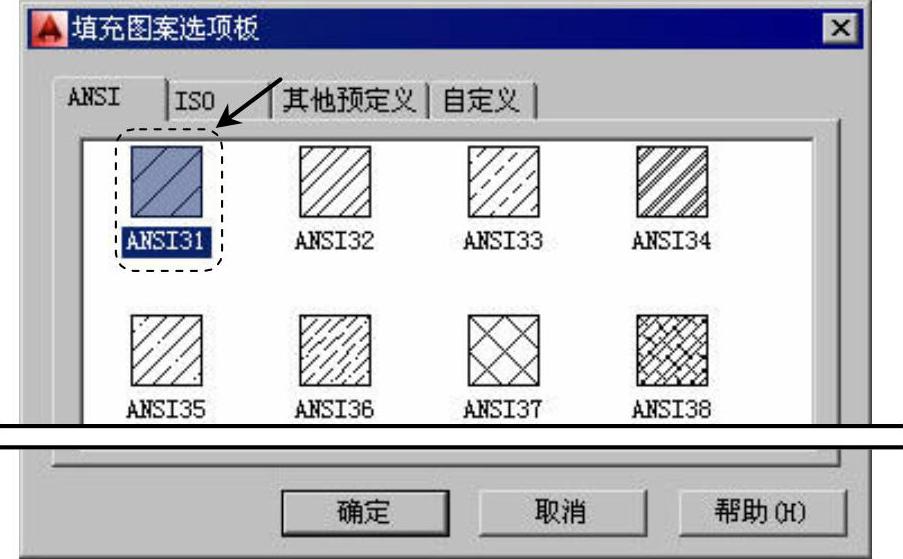

图4.6.4 “填充图案选项板”对话框中的选项

选项组：用于设置填充图案的类型。

下拉列表：用于选择填充图案的类型。该下拉列表中有三种类型，分别是、和。在该下拉列表中选择类型时，可使用系统预定义的填充图案类型；选择类型，用户可以定义一组平行直线组成的填充图案（这种图案经常用于机械图中的剖面线）；选择，则表示将用预先创建的图案进行填充。

下拉列表：用于选择填充的具体图案。如果填充图案的名称是以ISO开头的，则该图案是针对米制图形所设计的填充图案。也可以单击相邻的按钮，系统弹出图4.6.4所示的“填充图案选项板”对话框，在该对话框中选择所需要的图案。

预览框：用于显示当前的填充图案的样式。

下拉列表：用于确定用户自定义的填充图案。当下拉列表选用“自定义”的填充图案类型时，此下拉列表才有效。用户既可以在此选择自定义图案，也可单击相邻的按钮，从系统弹出的对话框中选择所需要的图案。

选项组：用于设置填充图案的角度和比例。

下拉列表：用于设置当前填充图案的旋转角度，默认的旋转角度为0。注意系统是按逆时针方向测量角度，若要沿顺时针方向旋转填充图案，需要输入一个负值。

下拉列表：用于设置当前填充图案的比例。若比例值大于1，则放大填充图案；若比例值小于1，则缩小填充图案。

复选框：在选项卡的下拉列表中选择“用户定义”选项时，如果选中该复选框，则可以使用两组相互垂直的平行线填充图形，否则为一组平行线。

文本框：用于设置图案的平行线之间的距离。当下拉列表选用“用户定义”的填充图案类型时，该选项有效。注意：如果比例或间距数值太小，则整个填充区域就会像用实心填充图案一样进行填充；如果比例因子或间距数值太大，则图案中的图元之间的距离太远，可能会导致在图形中不显示填充图案。(https://www.daowen.com)
