6.1.2 在使用编辑命令后选取对象

在选择某个编辑命令后，系统会提示选取对象，此时可以选取单个对象或者使用其他的对象选取方法（如用“窗口”或“窗交”的方式）来选取多个对象。在选取对象时，即把它们添加到当前选择集中。当选取了至少一个对象之后，还可以将对象从选择集中去掉。若要结束添加对象到选择集的操作，可按Enter键继续执行命令。一般情况下，编辑命令将作用于整个选择集。下面以MOVE（移动）命令为例，分别说明各种选取方式。

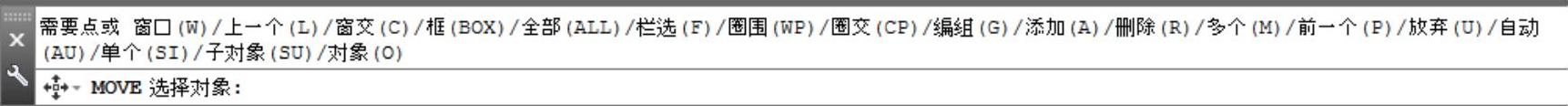

当在命令行中输入编辑命令MOVE后按Enter键，系统会提示，输入符号“？”，然后按Enter键，系统命令行提示图6.1.4所示的信息，其中的选项是选取对象的各种方法。

图6.1.4 命令行提示

1.单击选取方式

单击选取方式的一般操作步骤如下。在命令行中输入命令MOVE后按Enter键；在命令行的提示下，将鼠标光标置于要选取的对象的边线上并单击，该对象就被选取了。此时该对象以虚线的方式显示，表示已被选中。

2.窗口方式

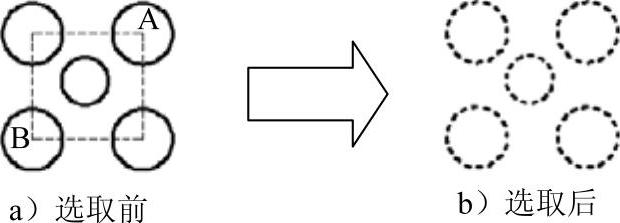

当系统要求用户选择对象时，可采用绘制一个矩形窗口的方法来选取对象。下面以图6.1.5所示为例，说明用窗口方式选取图形中的圆的一般操作步骤。

Step1.在命令行中输入命令MOVE后按Enter键，然后输入字母W后按Enter键。

Step2.在命令行的提示下，在图形中的点A处单击。

Step3.在命令行的提示下，在图形中的点B处单击，此时位于这个矩形窗口内的圆被选中，不在该窗口内或者只有部分在该窗口内的圆则不被选中。

3.最后方式

在绘图区内选取可见元素中最后绘制的对象，举例说明如下。

Step1.先绘制圆形，后绘制矩形。

Step2.在命令行中输入命令MOVE后按Enter键。

Step3.在命令行中输入字母L后按Enter键，系统则自动选取最后绘出的那个对象——矩形。

4.窗交方式

在定义矩形窗口时，以虚线方式显示矩形，并且所有位于虚线窗口之内或者与窗口边界相交的对象都将被选中。下面以图6.1.6为例，说明其一般操作步骤：在命令行中输入命令MOVE后，按Enter键；在命令行中输入字母C后，按Enter键；在点A处单击；在点B处单击，此时位于这个矩形窗口内或者与窗口边界相交的圆都被选中。

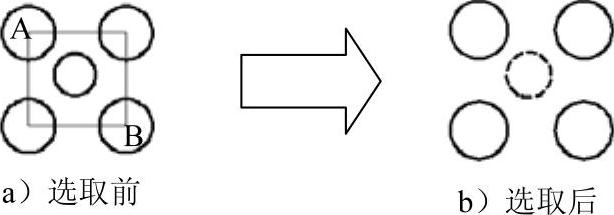

图6.1.5 窗口方式选取对象

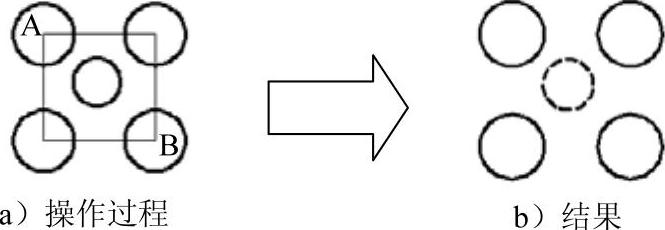

图6.1.6 窗交方式选取对象

5.框选方式

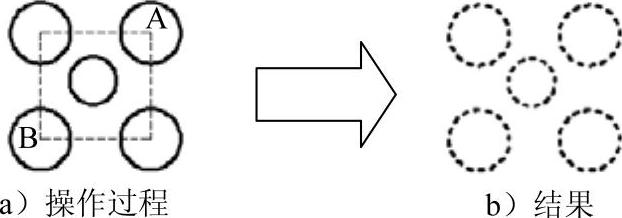

此选项涵盖了“窗口”和“窗交”这两种选取方式。在命令行中输入编辑命令（如命令MOVE）后，输入字母BOX并按Enter键，如果从左向右绘制矩形窗口，则执行“窗口”选取方式，如图6.1.7b所示；如果从右向左绘制矩形窗口，则执行“窗交”选取方式，如图6.1.8b所示。

图6.1.7 从左向右框选图形

图6.1.8 从右向左框选图形

6.全部方式

选取所有对象后（除了在冻结图层或锁定图层上的对象以外），有些在屏幕上不可见的对象（例如它们可能在显示区之外或在关闭的图层上）也将被选取。因此使用此选项时，要考虑到当前不可见的对象是否要被选取。

Step1.在命令行中输入命令MOVE后，按Enter键。

Step2.在命令行中输入字母ALL后按Enter键，此时图形中的所有对象都被选中（假设在图层上没有设置锁定或冻结的操作）。

7.栏选（围线）方式

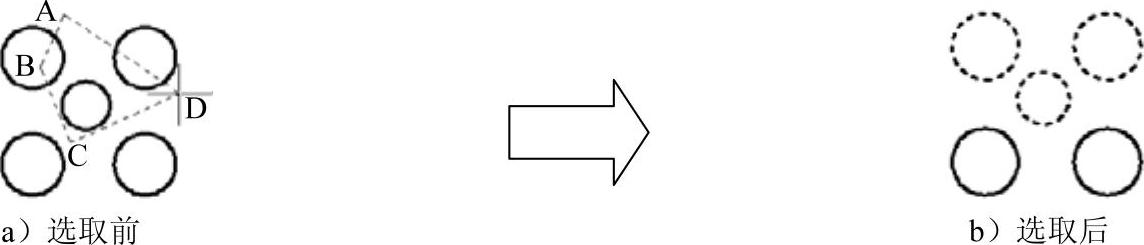

通过构建一条开放的多点栅栏（即多段直线）来选择对象，执行操作后，所有与栅栏线相接触的对象都被选中。“栏选”方式定义的多段直线可以自身相交。下面以图6.1.9为例，说明其一般操作步骤：在命令行中输入命令MOVE后按Enter键；在命令行中输入字母F后按Enter键；依次确定多段直线的A、B、C、D四个位置点，按Enter键后与多段直线相交的圆都被选中。

8.圈围（不规则窗口）方式

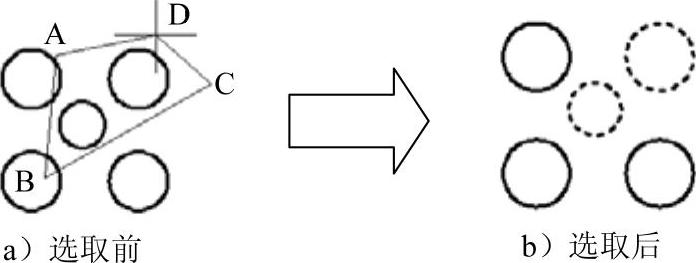

该方式是通过构建一个封闭多边形并将它作为选择窗口来选取对象，完全包围在多边形中的对象将被选中。多边形可以是任意形状，但不能自身相交。下面以图6.1.10为例，说明用不规则窗口方式选取图形中的圆的一般操作步骤：在命令行中输入命令MOVE后，按Enter键；在命令行中输入字母WP后按Enter键；依次指定多边形的各位置点，即图6.1.10a所示的A、B、C、D四个点，系统将产生一个多边形，按Enter键后完全包围在多边形中的圆都被选中（图6.1.10b）。
