6.2.3 旋转对象
旋转对象就是使一个或多个对象以一个指定点为中心，按指定的旋转角度或一个相对于基础参考角的角度来旋转。下面以图6.2.3所示为例，说明图中直线旋转的一般操作步骤。

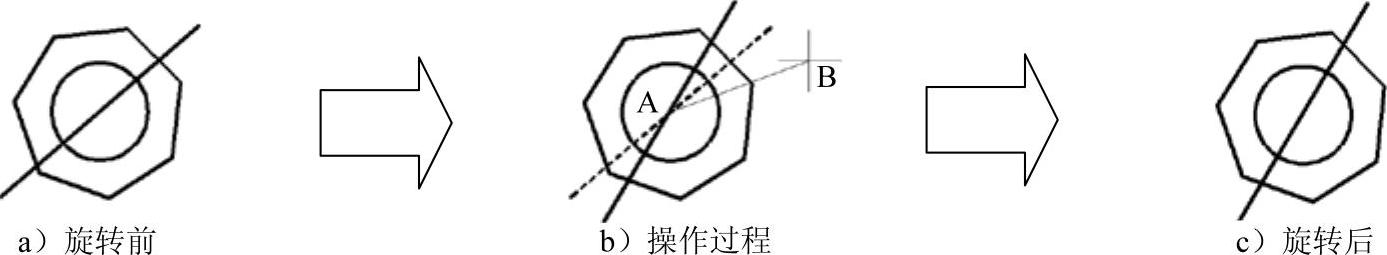

图6.2.3 旋转对象
Step1.打开文件D：\AutoCAD2018.1\work\ch06.02\rotate1.dwg。
Step2.选择下拉菜单
命令，或者在命令行输入命令ROTATE或字母RO（或者在“修改”面板中单击“旋转”命令按钮
）。
说明：此时系统命令行提示图6.2.4所示的信息，提示的第一行说明当前的正角度方向为逆时针方向，零角度方向与X轴正方向的夹角为0°，即X轴正方向为零角度方向。

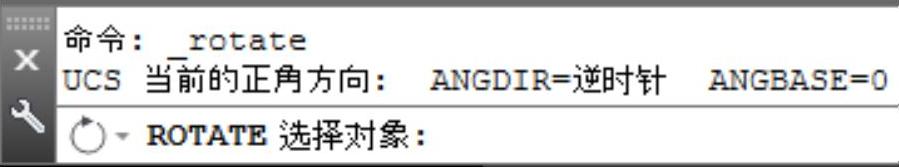

图6.2.4 命令行提示
Step3.选取直线，按Enter键，结束对象的选取。
Step4.在命令行
的提示下，选取任意一点A为基点，如图6.2.3b所示。
Step5.此时命令行提示
，绕点A转动皮筋线，所选的直线对象也会随着光标的移动绕点A进行转动，当将皮筋线转至图6.2.3b中的点B时（此时状态栏中显示的皮筋线与X轴夹角即为直线的旋转角度），单击结束命令。
注意：也可以在命令行中输入一个角度值后按Enter键，系统即将该直线绕点A转动指定的角度。如果输入的角度值为正值，按逆时针方向旋转；如果角度值为负值，则按顺时针方向旋转。
选项说明：提示
中的“参照（R）”选项用于以参照方式确定旋转角度，这种方式可以将对象与图形中的几何特征对齐。例如，在图6.2.5a中可将矩形的AB边与三角形斜边AC对齐，下面说明其操作步骤：在命令行中输入命令ROTATE并按Enter键；选择矩形为旋转对象，按Enter键，点A为旋转基点；在命令行中输入字母R后按Enter键；在命令行
的提示下，依次单击点A、点B和点C。

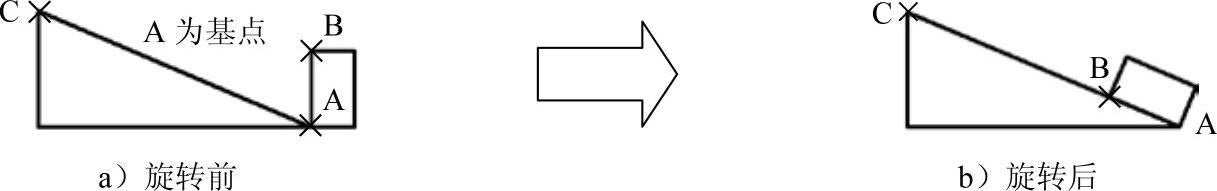

图6.2.5 利用“参照（R）”选项旋转对象
