6.3.2  镜像对象

6.3.2 镜像对象

通常在绘制一个对称图形时，可以先绘制图形一半的部分，然后通过指定一条中心线，用镜像的方法来创建图形的另外一部分，这样可以快速地绘制出需要的图形。

如果要镜像的对象中包含文本，可以通过设置系统变量MIRRTEXT来实现不同的结果。当系统变量MIRRTEXT值设置为0时，保持文本原始方向，使文本具有可读性，如图6.3.4c所示；如果将MIRRTEXT值设置为1，文本完全镜像，文本无可读性，如图6.3.4a所示。

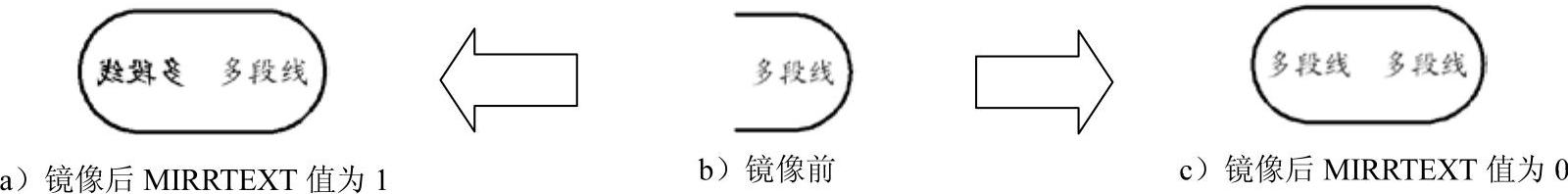

图6.3.4 镜像对象

下面以图6.3.5为例，说明如何用镜像的方法绘制图中对象的左边一部分，并且镜像后的文字保持它的原始方向。

Step1.打开文件D：\AutoCAD2018.1\work\ch06.03\mirror.dwg。

Step2.将系统变量MIRRTEXT值设置为0。在命令行中输入命令MIRRTEXT后按Enter键，在命令行中输入数值0后按Enter键结束设置。

Step3.选择下拉菜单命令。

说明：或者在命令行输入命令MIRROR或字母MI，或者在“修改”面板中单击“镜像”命令按钮。

Step4.选取图中的多段线对象和文字对象，按Enter键结束选取。

Step5.选取镜像线的第一点A和第二点B。

Step6.在的提示下，直接按Enter键（即执行默认项），保留源对象，如果在此提示下输入字母Y，表示删除源对象。

说明：当镜像对象时，经常需要打开正交模式，这样可使副本被垂直或水平镜像。

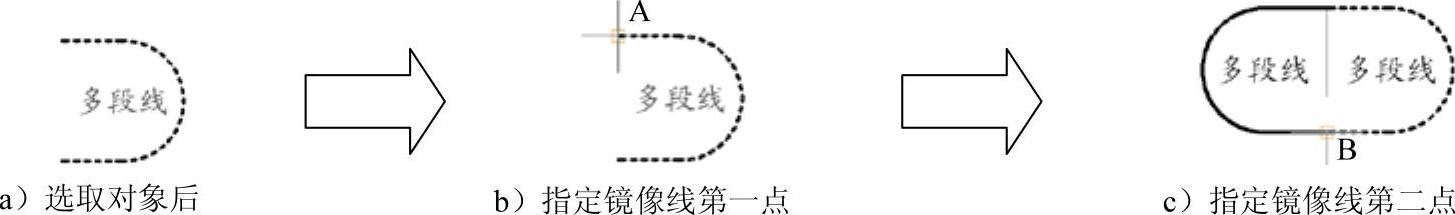

图6.3.5 镜像的操作过程
