6.4.1 修剪对象
修剪图形就是指沿着给定的剪切边界来断开对象，并删除该对象位于剪切边某一侧的部分。如果修剪对象没有与剪切边相交，则可以延伸修剪对象，使其与剪切边相交。
圆弧、圆、椭圆、椭圆弧、直线、二维和三维多段线、射线、样条曲线以及构造线都可以被剪裁。有效的边界对象包括圆弧、块、圆、椭圆、椭圆弧、浮动的视口边界、直线、二维和三维多段线、射线、面域、样条曲线、文本以及构造线。
1.修剪相交的对象
下面以图6.4.1为例，说明修剪相交的一般操作步骤。
Step1.打开文件D：\AutoCAD2018.1\work\ch06.04\trim1.dwg。
Step2.选择下拉菜单
命令。
说明：或者在命令行输入命令TRIM或字母TR，或者单击“修剪”命令按钮
。
Step3.选择修剪边。系统命令行提示的信息如图6.4.2所示，在此提示下选取直线B为剪切边，按Enter键结束选取。

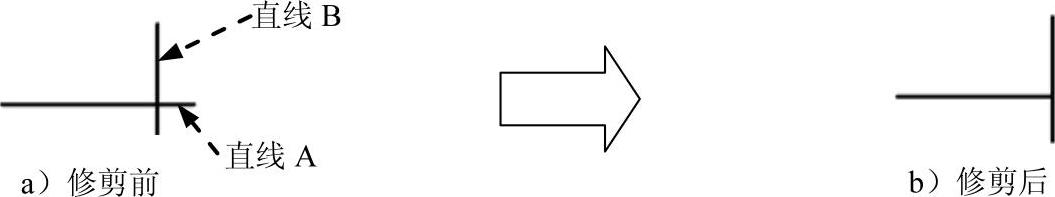

图6.4.1 修剪相交的对象
注意：图6.4.2所示的提示信息的第一行说明当前的修剪模式。命令行
提示用户选取作为剪切边的对象，选取后按Enter键。

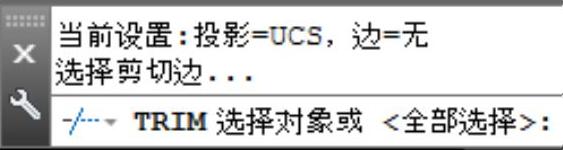

图6.4.2 命令行提示（一）
Step4.修剪对象。选取修剪边后，系统命令行提示（二）如图6.4.3所示，在此提示下单击直线A位于直线B右侧的部分，则该部分被剪掉，如图6.4.4所示。按Enter键结束剪切操作。
说明：图6.4.3所示提示中第一行的含义是，如果该对象与剪切边交叉，则需选取要剪掉的多余部分；如果修剪对象没有与剪切边相交，则需按Shift键并选取该对象，系统会将它延伸到剪切边。

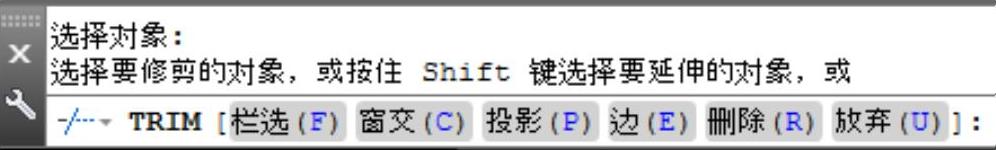

图6.4.3 命令行提示（二）
图6.4.4 操作过程
2.修剪不相交的对象
在图6.4.3的提示信息中，
（即“边模式”）选项可控制是否将剪切边延伸来修剪对象。下面以图6.4.5所示为例，说明修剪不相交的一般操作步骤。
Step1.打开文件D：\AutoCAD2018.1\work\ch06.04\trim2.dwg。
Step2.选择下拉菜单
命令。
Step3.选择修剪边。选取图6.4.5a中的直线B为剪切边，按Enter键结束选取。

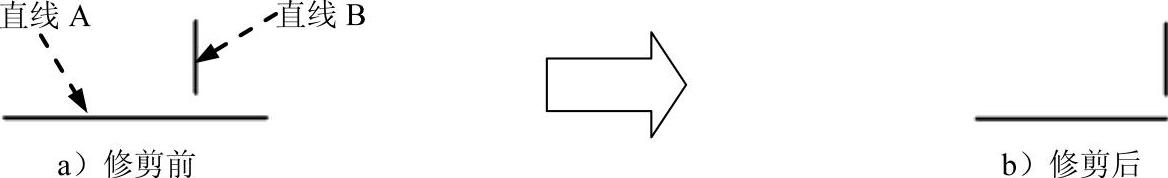

图6.4.5 修剪不相交的对象
Step4.修剪对象。
（1）在命令行中输入字母E后按Enter键。
（2）在
的提示下，输入字母E后按Enter键；在直线A上单击位于直线B右侧的部分，按Enter键完成操作。
中的两个选项说明如下。
选项：按延伸方式实现修剪，即如果修剪边太短、没有与被剪边相交，那么系统会假想地将修剪边延长，然后再进行修剪。
选项：只按边的实际相交情况修剪，即如果修剪边太短，没有与被剪边相交，则不进行修剪。
