6.4.4  拉伸对象

6.4.4 拉伸对象

可以使用“拉伸”命令来改变对象的形状及大小。在拉伸对象时，必须使用一个交叉窗口或交叉多边形来选取对象，然后需指定一个放置距离，或者选取一个基点和放置点。

由直线、圆弧、区域填充（SOLID命令）和多段线等命令绘制的对象，可以通过拉伸来改变其形状和大小。在选取对象时，若整个对象均在选择窗口内，则对其进行移动；若其一端在选择窗口内，另一端在选择窗口外，则根据对象的类型，按以下规则进行拉伸。

直线对象：位于窗口外的端点不动，而位于窗口内的端点移动，直线由此而改变。

圆弧对象：与直线类似，但在圆弧改变的过程中，其弦高保持不变，同时由此来调整圆心的位置和圆弧起始角、终止角的值。

区域填充对象：位于窗口外的端点不动，位于窗口内的端点移动，由此来改变图形。

多段线对象：与直线或圆弧相似，但多段线两端的宽度、切线方向以及曲线拟合信息均不改变。

对于其他不可以通过拉伸来改变其形状和大小的对象，如果在选取时其定义点位于选择窗口内，则对象发生移动，否则不发生移动。其中，圆对象的定义点为圆心，形和块对象的定义点为插入点，文字和属性定义的定义点为字符串基线的左端点。下面以图6.4.12为例来进行说明。

Step1.打开文件D：\AutoCAD2018.1\work\ch06.04\stretch.dwg。

Step2.选择下拉菜单命令。

说明：或者在命令行输入命令STRETCH或字母S，或者单击“拉伸”命令按钮。

Step3.拉伸对象。用窗交的方法选取图6.4.13中的矩形，然后按Enter键结束选择；在的提示下，捕捉并选取图6.4.13b中的端点B作为基点；在的提示下，在图中的点A处单击，至此完成拉伸操作。

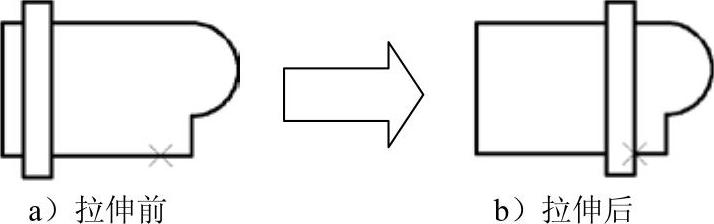

图6.4.12 拉伸对象

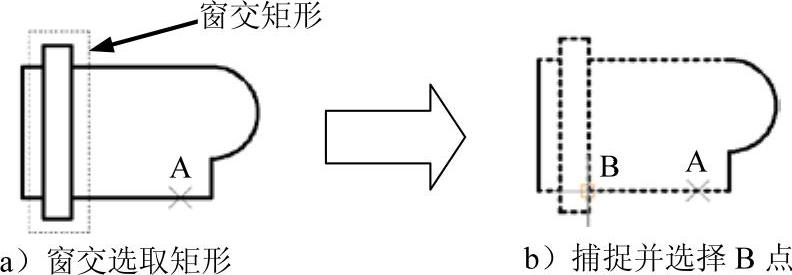

图6.4.13 拉伸操作过程
