6.5.2 倒角
在绘图的过程中，经常需要为某些对象设置倒角，这时就要用到倒角（CHAMFER）命令。“倒角”命令可以修剪或延伸两个不平行的对象，并创建倾斜边连接这两个对象。可以对成对的直线线段、多段线、射线和构造线进行倒角，还可以对整个多段线进行倒角。
1.创建倒角的一般操作过程
创建倒角时，一般首先应设置倒角距离，即从两条线的交点到两条线的修剪位置的距离，然后分别选取倒角的两条边。下面以图6.5.2为例说明创建倒角的一般操作步骤。

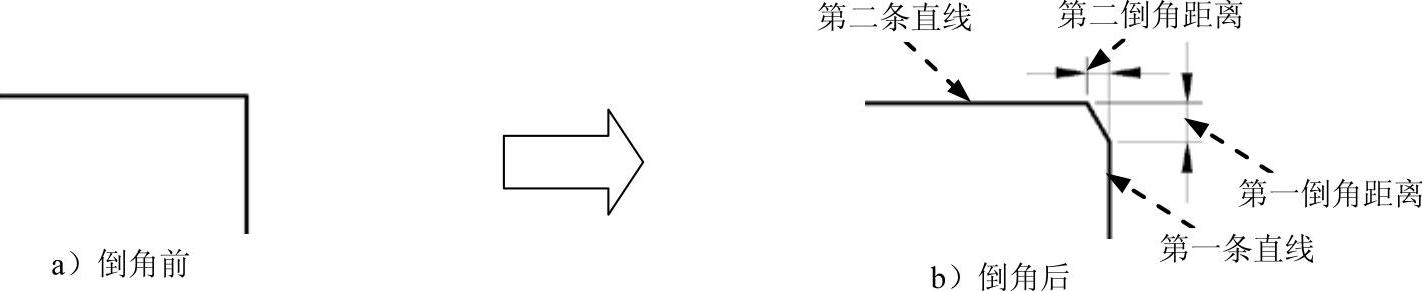

图6.5.2 创建倒角
Step1.首先绘制图6.5.2a中的两条直线。
Step2.选择下拉菜单
命令。
说明：或者在命令行输入命令CHAMFER或命令CHA，或者单击“修改”工具选项板
后的
按钮，在系统弹出的下拉列表中单击“倒角”命令按钮
。
Step3.设置倒角距离。在命令行输入字母D，即选择“距离（D）”选项，并按Enter键；在
的提示下，输入第一倒角距离值5并按Enter键；在
的提示下，输入第二倒角距离值3并按Enter键。
注意：图6.5.3所示的提示信息的第一行提示用户当前的两个倒角距离值为0，修剪模式为“不修剪”，第二行是倒角的一些选项。

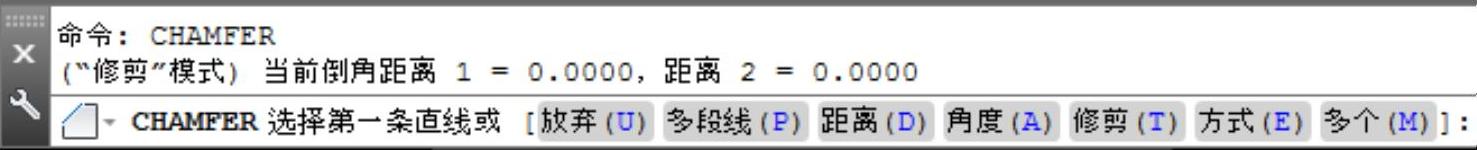

图6.5.3 命令行提示
Step4.选取倒角边线。在图6.5.3第二行信息提示下，单击第一条直线，即第一倒角距离的边线；在
的提示下，单击第二条直线，即第二倒角距离的边线。
说明：
（1）如果不设置倒角距离而直接选取倒角的两条直线，那么系统便按图6.5.3提示的当前倒角距离进行倒角（当前倒角距离即上一次设置倒角时指定的距离值）。
（2）如果倒角的两个距离为零，那么使用“倒角”命令后，系统将延长或修剪相应的两条线，使二者相交于一点，如图6.5.4b和图6.5.5b所示。

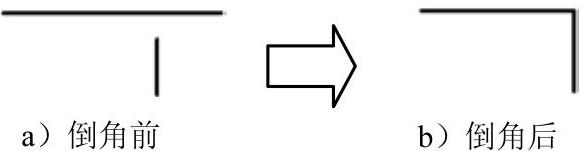

图6.5.4 通过延长产生距离值为0的倒角

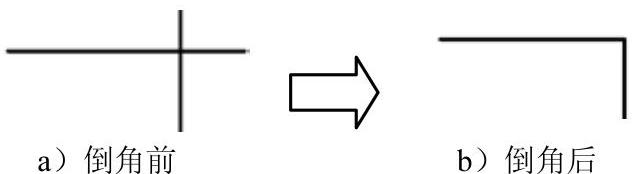

图6.5.5 通过修剪产生距离值为0的倒角
（3）倒角时，若设置的倒角距离太大或倒角角度无效，系统会分别给出提示。
（4）如果因两条直线平行、发散等原因不能倒角，系统也会给出提示。
（5）对交叉边倒角且倒角后修剪倒角边时，系统总是保留单击处一侧的那部分对象。
2.选项说明
多段线（P）
选项可以实现在单一的步骤中对整个二维多段线进行倒角。系统将提示选择二维多段线，在选择多段线后，系统在此多段线各闭合的顶点处设置倒角。下面以图6.5.6为例，说明其一般操作步骤：用“多段线”命令绘制图6.5.6a中的多段线；对多段线倒角，选择下拉菜单
命令；输入倒角距离；输入字母P后按Enter键；在命令行
的提示下，单击多段线。
角度（A）
选项可以通过设置第一条线的倒角的长度和倒角角度来进行倒角，如图6.5.7b所示。

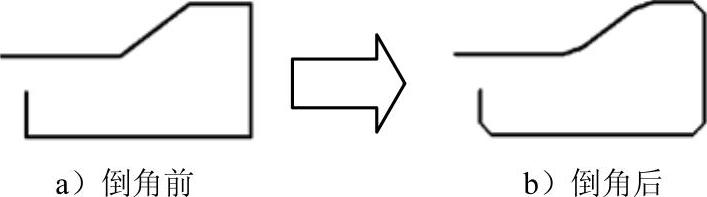

图6.5.6 多段线的倒角

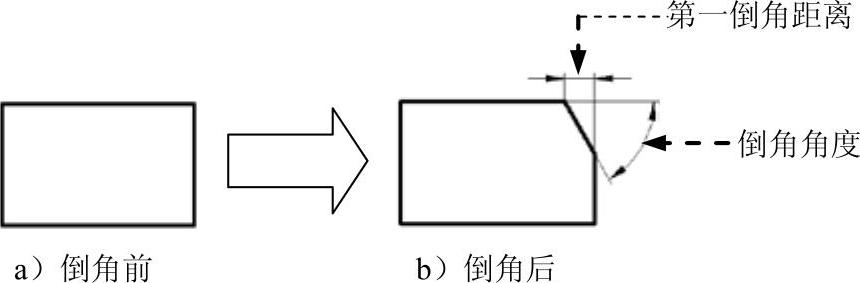

图6.5.7 设置倒角角度
修剪（T）
选项用于确定倒角操作的修剪模式，即确定倒角后是否对相应的倒角边进行修剪，如图6.5.8所示。在命令行的提示下，输入字母T（即选择
选项），然后按Enter键，命令行提示
，如果选择
选项，则倒角后要修剪倒角边；如果选择
，则倒角后不进行修剪。

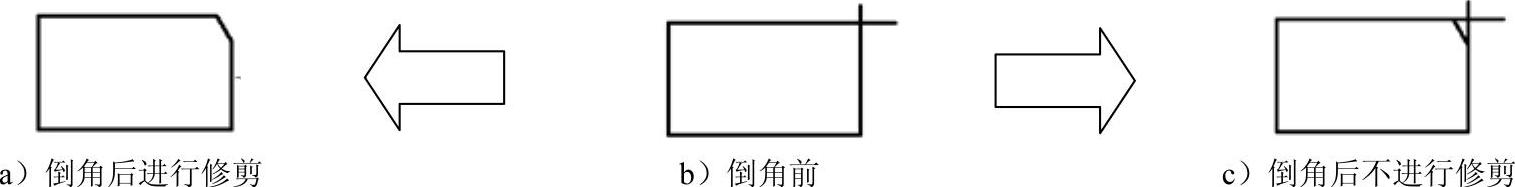

图6.5.8 倒角修剪
方式（E）
选项可以确定按什么方法进行倒角。执行该选项后，系统提示
，选择某一选项，再选取要倒角的边线，则系统自动以上一次设置倒角时对该选项输入的值来创建倒角。
多个（M）
选项用于对多个对象进行倒角。执行该选项后，用户可在依次出现的主提示和
提示下连续选择直线，直到按Enter键为止。
