6.4.5  拉长对象

6.4.5 拉长对象

可以使用拉长的方法改变圆弧、直线、椭圆弧、开放多段线以及开放样条曲线的长度。拉长的方向由鼠标在对象上单击的位置来决定,如果在靠近左边端点的位置单击,则向左边拉长;如果在靠近右边端点的位置单击,则向右边拉长。拉长的方法有多种,分别介绍如下。

1.设置增量

设置增量即通过给出增量值来拉长对象。下面以图6.4.14为例来说明其一般操作步骤。

Step1.打开文件D:\AutoCAD2018.1\work\ch06.04\lengthen1.dwg。

Step2.选择下拉菜单978-7-111-59658-5-Chapter06-331.jpg978-7-111-59658-5-Chapter06-332.jpg978-7-111-59658-5-Chapter06-333.jpg命令。

说明:或者在命令行中输入命令LENGTHEN后按Enter键。

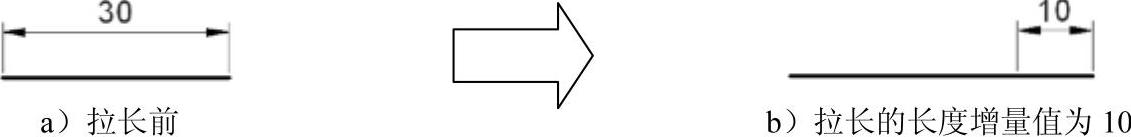

图6.4.14 设置长度增量

Step3.设置长度增量。

(1)输入字母DE后按Enter键;在978-7-111-59658-5-Chapter06-335.jpg的提示下,输入长度增量值10后按Enter键。

(2)在978-7-111-59658-5-Chapter06-336.jpg的提示下,选取图6.4.14a中的直线(靠近右端),按Enter键,完成操作。

说明:如果拉长的对象为圆弧,则在978-7-111-59658-5-Chapter06-337.jpg的提示下,应选择“角度(A)”选项。下面以图6.4.15为例,说明其一般操作步骤。

Step1.打开文件D:\AutoCAD2018.1\work\ch06.04\lengthen01.dwg。

Step2.选择下拉菜单978-7-111-59658-5-Chapter06-338.jpg978-7-111-59658-5-Chapter06-339.jpg978-7-111-59658-5-Chapter06-340.jpg命令。

Step3.设置角度增量。在命令行提示下,输入字母DE后按Enter键;然后在命令行输入字母A后按Enter键;在命令行978-7-111-59658-5-Chapter06-341.jpg的提示下,输入角度增量值30后按Enter键;选取图中的圆弧,按Enter键,完成操作。

注意:输入正值时,圆弧变长;输入负值时,圆弧变短。

2.设置百分数

设置百分数即通过设置拉长后的总长度相对于原长度的百分数来进行对象的拉长。下面以图6.4.16为例来说明。

Step1.打开文件D:\AutoCAD2018.1\work\ch06.04\lengthen2.dwg。

Step2.选择下拉菜单978-7-111-59658-5-Chapter06-342.jpg978-7-111-59658-5-Chapter06-343.jpg978-7-111-59658-5-Chapter06-344.jpg命令;在命令行中输入字母P后按Enter键;在978-7-111-59658-5-Chapter06-345.jpg的提示下,输入百分数值150后按Enter键。

Step3.选取图6.4.16a中的直线,按Enter键,完成操作。

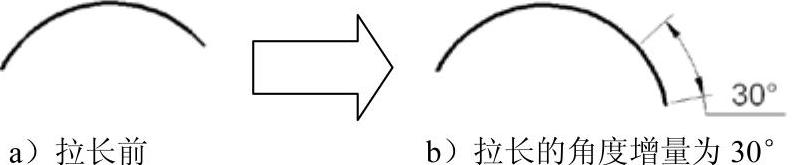

图6.4.15 设置角度增量

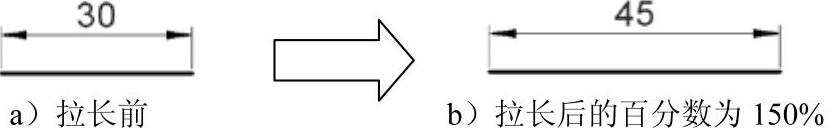

图6.4.16 设置百分数

3.设置全部

设置全部即通过设置直线或圆弧拉长后的总长度或圆弧总的包含角来进行对象的拉长。下面以图6.4.17为例来说明。

Step1.打开文件D:\AutoCAD2018.1\work\ch06.04\lengthen3.dwg。

Step2.选择下拉菜单978-7-111-59658-5-Chapter06-348.jpg978-7-111-59658-5-Chapter06-349.jpg978-7-111-59658-5-Chapter06-350.jpg命令;在命令行中输入字母T后按Enter键;在978-7-111-59658-5-Chapter06-351.jpg的提示下,输入总长度值50后按Enter键;选取图6.4.17a中的直线,按Enter键,完成操作。

说明:如果拉长的对象为圆弧,则在978-7-111-59658-5-Chapter06-352.jpg的提示下,应选择“角度(A)”选项。下面以图6.4.18为例,说明其一般操作步骤。

Step1.打开文件D:\AutoCAD2018.1\work\ch06.04\lengthen03.dwg。

Step2.选择下拉菜单978-7-111-59658-5-Chapter06-353.jpg978-7-111-59658-5-Chapter06-354.jpg978-7-111-59658-5-Chapter06-355.jpg命令;在命令行中输入字母T后按Enter键;在命令行中输入字母A后按Enter键;在978-7-111-59658-5-Chapter06-356.jpg的提示下,输入总角度值150后按Enter键;选取图6.4.18a中的圆弧,按Enter键,完成操作。

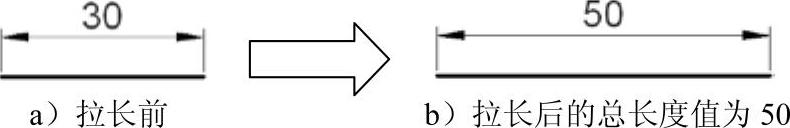

图6.4.17 设置总长度

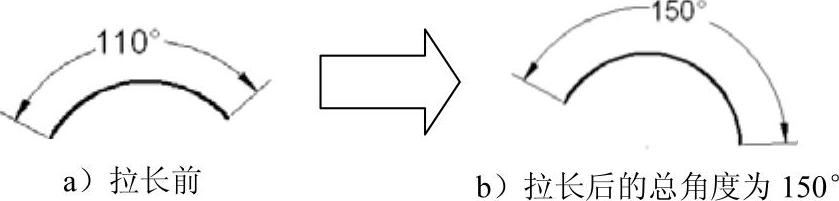

图6.4.18 设置总角度

4.动态设置

动态设置即通过确定圆弧或线段的新端点位置来动态地改变其长度。下面以图6.4.19为例进行说明。

Step1.打开文件D:\AutoCAD2018.1\work\ch06.04\lengthen4.dwg。

Step2.选择下拉菜单978-7-111-59658-5-Chapter06-359.jpg978-7-111-59658-5-Chapter06-360.jpg978-7-111-59658-5-Chapter06-361.jpg命令;在命令行中输入字母DY后按Enter键;在978-7-111-59658-5-Chapter06-362.jpg的提示下,在直线上的右端某处单击;命令行提示978-7-111-59658-5-Chapter06-363.jpg,在直线右端外部任意一点处单击,这样直线的右端点被拉长至单击位置点处,按Enter键,完成操作。


图6.4.19 动态设置
