6.9 思考与练习

1.选取对象的方式有哪些？请针对每一种方式试举一例说明。

2.用于调整对象的编辑命令有哪些？如何进行操作？

3.用于创建对象副本的编辑命令有哪些？如何进行操作？

4.用于修改对象的形状及大小的编辑命令有哪些？如何进行操作？

5.用于修饰及拆分对象的编辑命令有哪些？如何进行操作？

6.打开文件D：\AutoCAD2018.1\work\ch06.09\ch06_ex06.dwg，然后思考：如何为图中的矩形添加单个倒角？要求倒角后的图形仍为多段线。

7.结合本章所学的内容，绘制图6.9.1所示的图形。

8.绘制图6.9.2所示的机械零件的两个视图。

图6.9.1 绘制图形

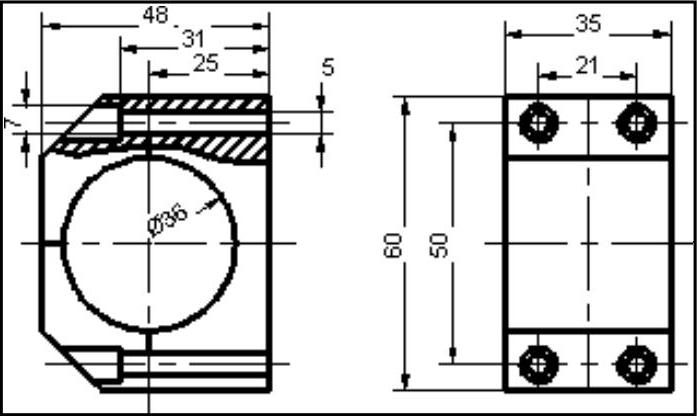

图6.9.2 绘制机械零件的两个视图

9.用本章所学的内容，绘制图6.9.3所示的电气接线图。

10.用本章所学的内容，绘制图6.9.4所示的图形（读者可自行确定其尺寸）。

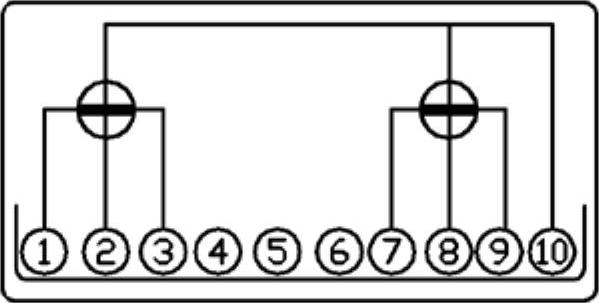

图6.9.3 绘制电气接线图

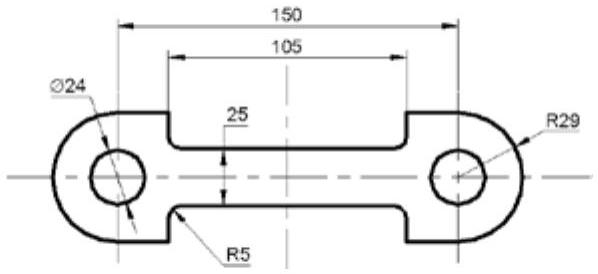

图6.9.4 绘制图形
