6.8.2 使用“特性”窗口修改对象的特性

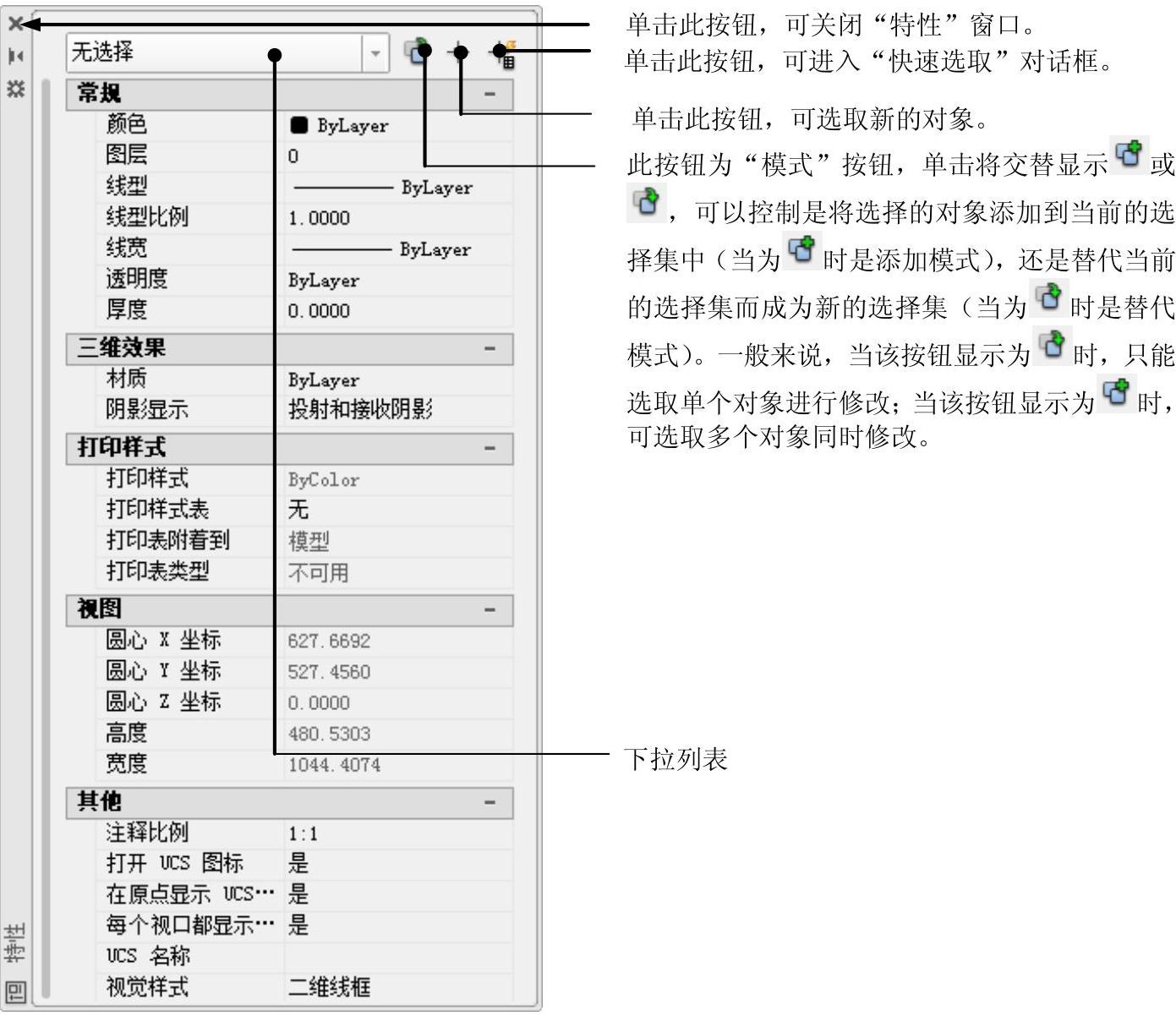

“特性”窗口如图6.8.2所示，用它可以修改任何对象的任一特性。选取的对象不同，“特性”窗口中显示的内容和项目也不同。“特性”窗口在绘图过程中可以处于打开状态。
图6.8.2 “特性”窗口
要显示“特性”窗口，可以双击某对象或选择下拉菜单
命令（或者在命令行中输入PROPERTIES命令后按Enter键）。
当没有选择对象时，“特性”窗口将显示当前状态的特性，包括当前的图层、颜色、线型、线宽和打印样式等设置；当选取一个对象时，“特性”窗口将显示选定对象的特性；当选取多个对象时，“特性”窗口将只显示这些对象的共有特性，此时可以在“特性”窗口顶部的下拉列表选择一个特定类型的对象，在这个列表中还显示出当前所选择的每一种类型的对象的数量。
在“特性”窗口中，修改某个特性的方法取决于所要修改的特性的类型。归纳起来，可以使用以下几种方法之一修改特性。
直接输入新值：对于带有数值的特性，如厚度、坐标值、半径和面积等，可以通过输入一个新的值来修改对象的相应特性。
从下拉列表中选择一个新值：对于可以从列表中选择的特性，如图层、线型和打印样式等，可从该特性对应的下拉列表中选择一个新值来修改对象的特性。
用对话框修改特性值：对于通常需要用对话框设置和编辑的特性，如超级链接、填充图案的名称或文本字符串的内容，可选择该特性并单击后部出现的省略号按钮
，在显示出来的对象编辑对话框中修改对象的特性。
使用拾取点按钮修改坐标值：对于表示位置的特性（如起点坐标），可选择该特性并单击后部出现的“拾取点”按钮
，然后在图形中某位置单击以指定一个新的位置。
下面举例来说明“特性”窗口的一般操作步骤。

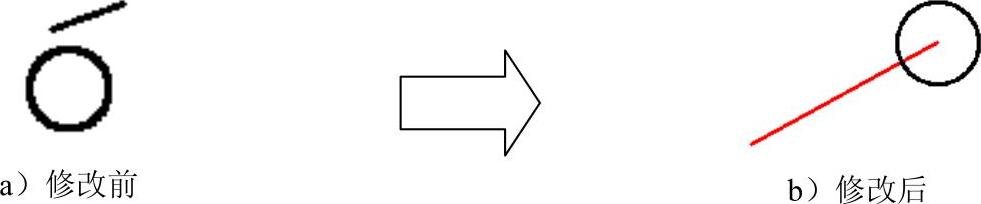

如图6.8.3所示，我们将通过“特性”窗口将直线的颜色改为“红色”，图层改为“图层1”，一个端点的坐标值改为（1000，800），将圆心坐标值改为（1000，800）。操作步骤如下。
图6.8.3 通过“特性”窗口修改对象
Step1.打开文件D：\AutoCAD2018.1\work\ch06.08\drawing1.dwg。
Step2.选择下拉菜单
命令，系统弹出“特性”窗口，确认“特性”窗口顶部的“模式”按钮显示为
，选取图6.8.3a中的直线对象，此时的“特性”窗口便显示该直线的特性，如图6.8.4a所示。
说明：上面Step2的操作可采用另一种简便的方法，只需双击直线对象即可。
Step3.修改特性值。单击“特性”窗口中的“颜色”选项，并单击“下三角”按钮，然后在下拉列表中选取颜色值“红”；在
区域单击“起点X坐标”项后的文本框，将其值修改为1000；单击“起点Y坐标”项后的文本框，将其值修改为800，修改后的“特性”窗口如图6.8.4b所示。
图6.8.4 修改直线的特性
Step4.选取另一修改对象——圆，此时的“特性”窗口便显示该圆的特性，如图6.8.5a所示。
Step5.修改其特性值。在
区域单击“圆心X坐标”项后的文本框，将其值修改为1000；单击“圆心Y坐标”项后的文本框，将其值修改为800，修改后的“特性”窗口如图6.8.5b所示。最后结果如图6.8.3b所示。
图6.8.5 修改圆的特性
