8.1.2  尺寸标注的组成

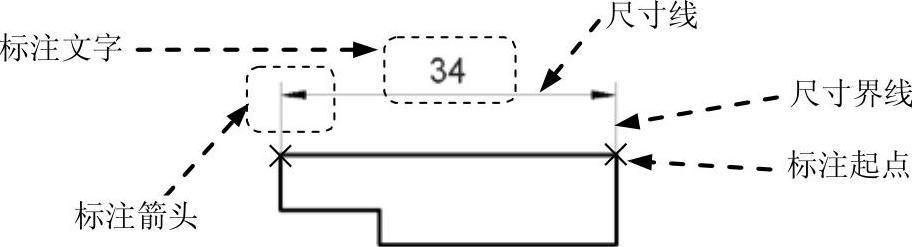

如图8.1.1所示，一个完整的尺寸标注应由标注文字、尺寸线、尺寸线的端点符号（箭头）、尺寸界线及标注起点组成，下面分别进行说明。

图8.1.1 尺寸标注的组成

标注文字：用于表明图形大小的数值，标注文字除了包含一个基本的数值外，还可以包含前缀、后缀、公差和其他的任何文字。在创建尺寸标注时，可以控制标注文字字体以及其位置和方向。

尺寸线：标注尺寸线，简称尺寸线，一般是一条两端带有箭头的线段，用于表明标注的范围。尺寸线通常放置在测量区域中，如果空间不足，则将尺寸线或文字移到测量区域的外部，这取决于标注样式中的放置规则。对于角度标注，尺寸线是一段圆弧。尺寸线应该使用细实线。

标注箭头：标注箭头位于尺寸线的两端，用于指出测量的开始和结束位置。系统默认使用实心闭合的箭头符号，此外还提供了多种箭头符号，如建筑标记、小斜线箭头、点和斜杠等，以满足用户的不同需求。

标注起点：标注起点是所标注对象的起始点，系统测量的数据均以起点为计算点。标注起点通常与尺寸界线的起点重合，也可以利用尺寸变量使标注起点与尺寸界线的起点之间有一小段距离。

尺寸界线：尺寸界线是标明标注范围的直线，可用于控制尺寸线的位置。尺寸界线也应该使用细实线。
