8.2.1 新建标注样式
在默认情况下为图形对象添加尺寸标注时，系统将采用STANDARD标注样式，该样式保存了默认的尺寸标注变量的设置。STANDARD样式是根据美国国家标准协会（ANSl）标注标准设计的，但是又不完全遵循该协会的设计。如果在开始绘制新图形时选择了米制单位，则AutoCAD将使用ISO-25（国际标准化组织）的标注样式。德国工业标准（DIN）和日本工业标准（JIS）样式分别由AutoCAD的DIN和JIS图形样板提供。
用户可以根据已经存在的标注样式定义新的标注样式，这样有利于创建一组相关的标注样式。对于已经存在的标注样式，还可以为其创建一个子样式，子样式中的设置仅用于特定类型的尺寸标注。例如，在一个已经存在的样式中，可以指定一个不同类型的箭头用于角度标注，或一个不同的标注文字颜色用于坐标标注。要创建新的标注样式，请按下面的操作步骤进行。
Step1.打开文件D：\AutoCAD2018.1\system_file\Part_temp_A3.dwg。
Step2.选择下拉菜单
命令，系统弹出图8.2.1所示的“标注样式管理器”对话框。

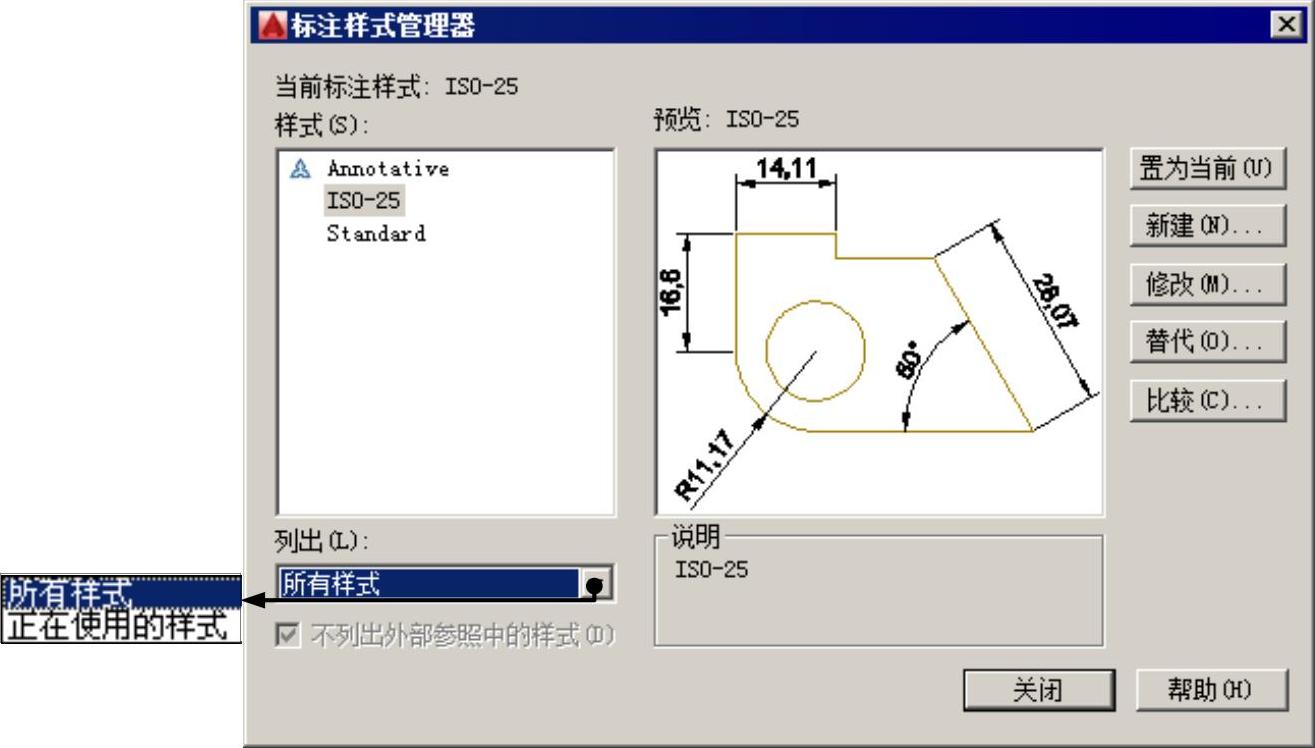

图8.2.1 “标注样式管理器”对话框
图8.2.1所示的“标注样式管理器”对话框中的各选项意义如下。
按钮：将
列表中的某个标注样式设置为当前使用的样式。
按钮：创建一个新的标注样式。
按钮：修改已有的某个标注样式。
按钮：创建当前标注样式的替代样式。
按钮：比较两个不同的标注样式。
Step3.在“标注样式管理器”对话框中单击
按钮，系统弹出“创建新标注样式”对话框。在该对话框中输入新标注样式的名称并选择基础样式和适用范围。
“创建新标注样式”对话框中的各选项意义如下。
文本框：用于输入新标注样式的名字。
下拉列表：选择一种基础样式，新样式将在该基础样式上进行修改。当选中
复选框时，则创建的标注样式为注释性标注。
下拉列表：指定新建标注样式的适用范围（如果选择特定的范围，则创建子样式）。适用的范围有“所有标注”“线性标注”和“角度标注”等。
Step4.在“创建新标注样式”对话框中单击
按钮，系统弹出“新建标注样式”对话框，在其中可设置新标注样式的各项要素，后面将分别说明。
