8.3.3  坐标标注

8.3.3 坐标标注

使用坐标标注可以标明位置点相对于当前坐标系原点的坐标值，它由X坐标（或Y坐标）和引线组成。坐标标注常用于机械绘图中。

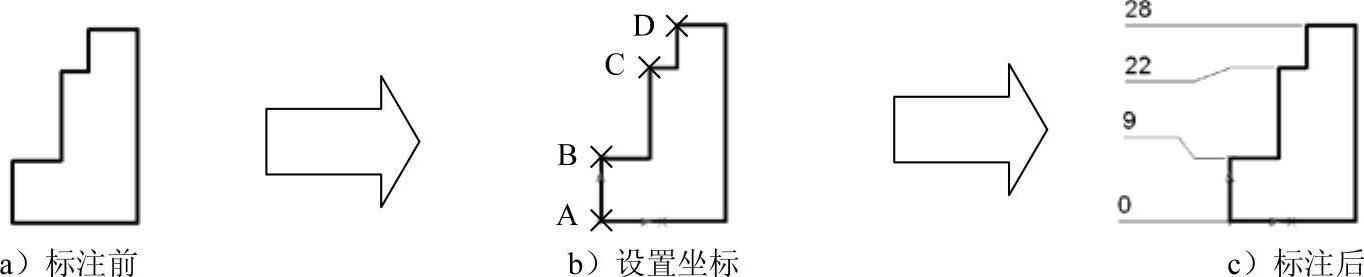

下面以图8.3.4所示的图形为例，说明坐标标注的一般操作步骤。

图8.3.4 坐标标注

Step1.打开文件D：\AutoCAD2018.1\work\ch08.03\dimordinate.dwg。

Step2.首先将坐标系设置到图形中的A点。

Step3.创建A点处的坐标标注。

（1）选择下拉菜单命令。

说明：还可以输入命令DIMORDINATE后按Enter键。(https://www.daowen.com)

（2）系统提示，选取A点。

（3）向左拖动鼠标，然后单击一点，即可创建A点处的Y坐标标注。

注意：如果向下拖动鼠标，然后单击一点，即可创建A点处的X坐标标注。

Step4.创建B点处的坐标标注。

（1）按Enter键即可再次使用刚才的坐标标注命令。

（2）系统提示，选取B点。

（3）向左拖动鼠标，再往上拖动鼠标，然后单击一点，即可创建图中B点处的带拐角的Y坐标标注。

Step5.参考前面的操作步骤，创建C点和D点处的坐标标注。
