8.3.4  弧长标注

弧长标注用于测量圆弧或多段线弧线段的长度。弧长标注的典型用法包括测量围绕凸轮的距离或表示电缆的长度。为区别它们是线性标注还是角度标注，默认情况下，弧长标注将显示一个圆弧符号。下面以图8.3.5所示为例，说明弧长标注的一般操作步骤。

Step1.打开文件D：\AutoCAD2018.1\work\ch08.03\dimarc.dwg。

Step2.选择下拉菜单命令。

说明：还可以输入命令DIMARC后按Enter键。

Step3.选取要标注的弧线段或多段线弧线段。

Step4.单击一点，以确定尺寸线的位置，系统则按实际测量值标注出弧长。另外，利用、以及选项可以改变标注文字的内容及方向，选项可以标注部分弧线段的长度，用选项添加引线对象，引线是按径向绘制的，指向所标注圆弧的圆心。

注意：仅当圆弧（或弧线段）大于90°时才会显示选项，选项可在创建引线之前取消选项。要删除引线，必须删除弧长标注，然后重新创建不带引线选项的弧长标注。

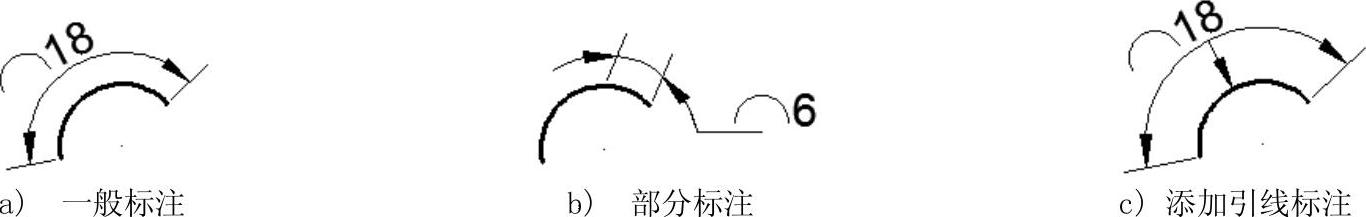

图8.3.5 弧长标注
