8.3.13  倾斜标注

线性尺寸标注的尺寸界线通常是垂直于尺寸线的，可以修改尺寸界线的角度，使它们相对于尺寸线产生倾斜，这就是倾斜标注。图8.3.20所示是一个线性尺寸的倾斜标注，下面以图8.3.20为例说明创建倾斜标注的一般操作步骤。

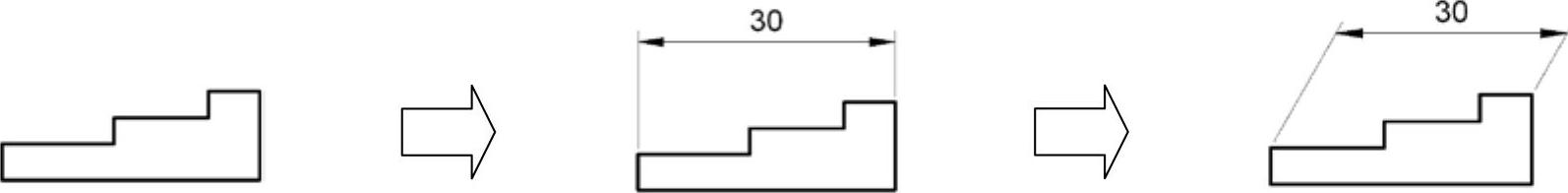

图8.3.20 倾斜标注

Step1.打开文件D：\AutoCAD2018.1\work\ch08.03\dimedit.dwg。

Step2.首先创建一个线性标注“30”。

Step3.创建倾斜标注。

（1）选择下拉菜单命令。(https://www.daowen.com)

说明：还可以输入命令DIMEDIT后按Enter键。

（2）在系统提示下，选取前面创建的线性标注“30”。

（3）系统继续提示，按Enter键。

（4）在系统提示下，输入倾斜角度值60，按Enter键。

说明：倾斜角是以当前的坐标系测量的。
