8.3.15  利用多行文字创建特殊要求的公差标注

8.3.15 利用多行文字创建特殊要求的公差标注

在机械设计中,经常要创建图8.3.23中所示的尺寸公差标注,利用多行文字功能可以非常方便地创建这类尺寸标注。下面介绍其一般操作步骤。

Step1.打开文件D:\AutoCAD2018.1\work\ch08.03\dimtol.dwg。

Step2.选择下拉菜单978-7-111-59658-5-Chapter08-527.jpg978-7-111-59658-5-Chapter08-528.jpg978-7-111-59658-5-Chapter08-529.jpg命令。

Step3.分别捕捉选择尺寸标注起点A点和B点,如图8.3.23所示。

Step4.创建标注文字。

(1)在命令行输入字母M(即选择提示中的978-7-111-59658-5-Chapter08-530.jpg选项),并按Enter键。

(2)在系统弹出的文字输入窗口中输入文字字符“%%C40+0.02^-0.03”,此时文字输入窗口如图8.3.24所示。

注意:如果上极限偏差为0,则输入主尺寸40后,必须空一格然后再输入上极限偏差0。

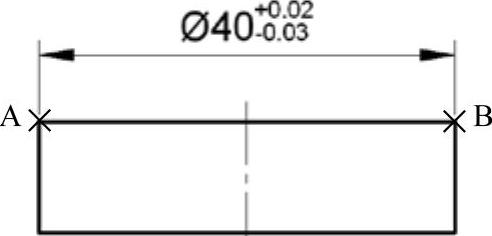

图8.3.23 创建尺寸公差标注


图8.3.24 文字输入窗口

(3)选取全部文字,如图8.3.25所示;然后在978-7-111-59658-5-Chapter08-533.jpg工具栏的“样式”面板中将选取的文字字高设置为3.5。

(4)选取图8.3.26所示的公差文字,右击,然后在系统弹出的快捷菜单中选择978-7-111-59658-5-Chapter08-534.jpg选项,并将公差文字字高设置为2.5,如图8.3.27所示。

(5)单击978-7-111-59658-5-Chapter08-535.jpg工具栏中的“关闭文字编辑器”按钮978-7-111-59658-5-Chapter08-536.jpg以完成操作。

Step5.在图形上方选择一点以确定尺寸线的位置。

Step6.如果要修改文字标注,可选择下拉菜单978-7-111-59658-5-Chapter08-537.jpg978-7-111-59658-5-Chapter08-538.jpg978-7-111-59658-5-Chapter08-539.jpg978-7-111-59658-5-Chapter08-540.jpg978-7-111-59658-5-Chapter08-541.jpg978-7-111-59658-5-Chapter08-542.jpg978-7-111-59658-5-Chapter08-543.jpg命令。


图8.3.25 选取全部文字


图8.3.26 选取公差文字


图8.3.27 改变公差形式
