8.5.5  使用“特性”窗口编辑尺寸

可以通过“特性”窗口来编辑尺寸，下面举例说明。

选取图8.5.5a中的尺寸30，然后选择下拉菜单命令，系统立即弹出“特性”窗口，通过该“特性”窗口可以编辑该尺寸对象的一些特性，如线型、颜色、线宽、箭头样式等。例如，如果要将图8.5.5a中尺寸的箭头变成图8.5.5b所示的实心圆点，可单击“特性”对话框中的项，并单击“下三角”按钮，然后选择下拉列表中的项，如图8.5.6所示。

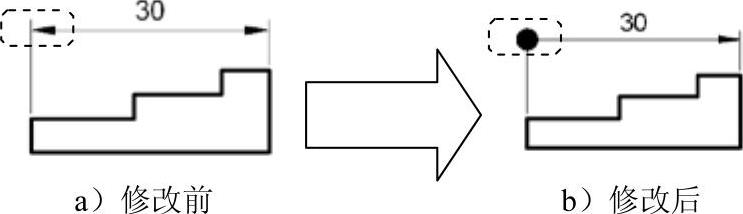

图8.5.5 编辑尺寸

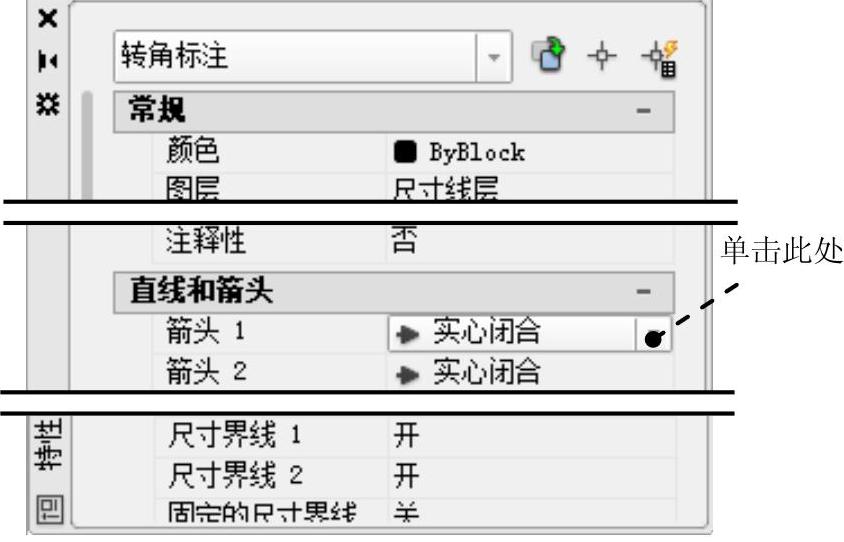

图8.5.6 尺寸对象的“特性”窗口
