8.5.2  尺寸标注的编辑

输入DIMEDIT命令，可以对指定的尺寸标注进行编辑。执行该命令后，系统提示信息如图8.5.3所示，对其中的各选项说明如下。

选项：按默认的位置、方向放置尺寸文字。操作提示：输入字母H并按Enter键，当系统提示时，选取某个尺寸标注对象并按Enter键。

选项：修改标注文字的内容。操作提示：输入字母N并按Enter键，系统弹出“文本编辑器”选项卡和文字输入窗口。在文字输入窗口中输入新的标注文字，然后单击“文本编辑器”选项卡中的按钮。当系统提示时，选取某个尺寸标注对象并按Enter键。

选项：将尺寸标注文字旋转指定的角度。操作提示：输入字母R并按Enter键，系统提示，输入文字要旋转的角度值并按Enter键。在系统的提示下，选取某个尺寸标注对象并按Enter键。

选项：使非角度标注的尺寸界线旋转一角度。操作提示：输入字母O并按Enter键，系统提示，选取某个尺寸标注对象，按Enter键，系统提示，输入尺寸界线倾斜的角度值并按Enter键。

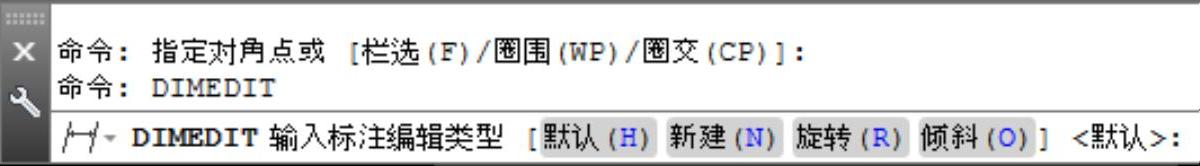

图8.5.3 命令行提示
