9.2.6  转换图层

9.2.6 转换图层

转换图层功能是为了实现图形的标准化和规范化而设置的。用户可以转换当前图形中的图层，使之与其他图形的图层结构或CAD标准文件相匹配。通过“图层转换器”可以实现图层的转换。选择下拉菜单命令，“CAD标准”子菜单如图9.2.3所示，系统会弹出图9.2.4所示的“图层转换器”对话框。

图9.2.3 “CAD标准”子菜单

图9.2.4所示的“图层转换器”对话框中的主要选项的功能说明如下。

选项组：该选项组列出了当前图形中所有的图层，可以直接单击要被转换的图层，也可以通过“选择过滤器”来选择。

选项组：该选项组显示了标准的图层名或要转换成的图层名称。单击按钮，在系统弹出的“选择图形文件”对话框中可以选择作为图层标准的图形文件，其图层结构会显示在列表中；单击按钮，在系统弹出的图9.2.5所示的“新图层”对话框中可以创建新的图层作为转换匹配图层，新建的图层也会显示在列表中。

按钮：单击该按钮，可以将在列表中选中的图层映射到列表中选中的图层，当图层被映射后，它将从列表中删除。注意：只有在选项组和选项组中都选择了对应的转换图层后，按钮才可以使用。

(https://www.daowen.com)

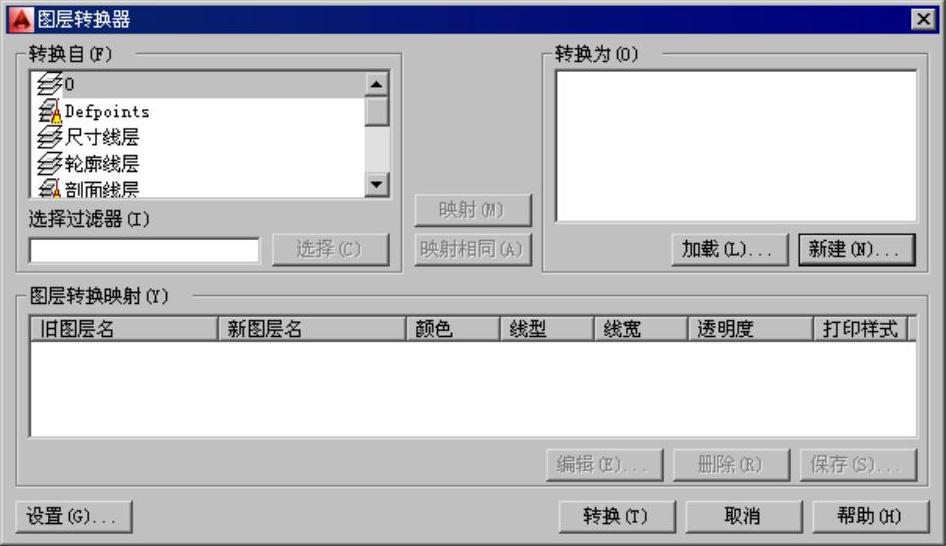

图9.2.4 “图层转换器”对话框

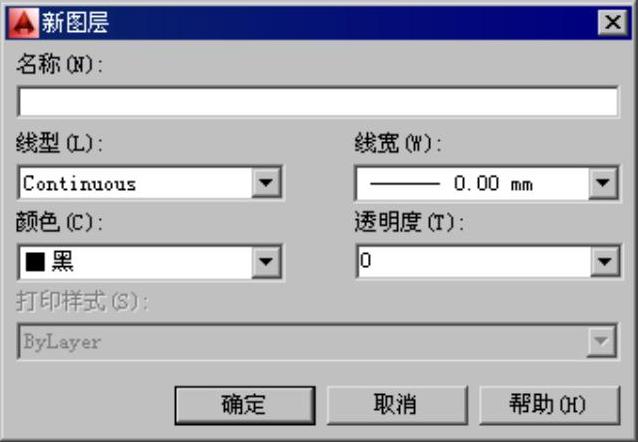

图9.2.5 “新图层”对话框

按钮：用于将列表和列表中名称相同的图层进行转换映射。与相比，可以提高转换效率。

选项组：在该选项组的列表中，显示了已经映射的图层名称及相关的特性值。选择其中一个图层并单击按钮，在系统弹出的“编辑图层”对话框中可以进一步修改转换后的图层特性；单击按钮，可以取消该图层的转换，该图层将重新显示在选项组中；单击按钮，在系统弹出的“保存图层映射”对话框中可以将图层转换关系保存到一个标准配置文件（*.dws）中。

按钮：单击该按钮，在“设置”对话框中可以设置图层的转换规则。

按钮：单击该按钮后，系统开始图层的转换。转换完成后，系统自动关闭“图层转换器”对话框。
