9.3 图层的应用举例

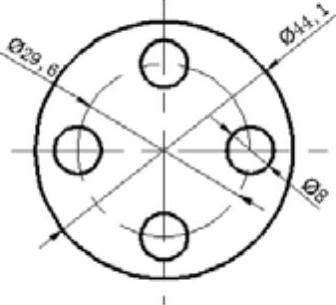

本例要求先创建“轮廓线层”“中心线层”和“尺寸线层”三个图层，它们的颜色、线宽和线型等属性各不相同，然后利用这三个图层创建图9.3.1所示的图形。其一般操作步骤如下。

Step1.启动并进入默认的AutoCAD环境，新建一个文件。

Step2.分别创建三个图层。

（1）选择下拉菜单命令，系统弹出“图层特性管理器”对话框。

（2）创建“轮廓线层”图层。单击“图层特性管理器”对话框上部的“新建图层”按钮；定义该图层的名称，将默认的“图层1”改名为“轮廓线层”；设置该图层的颜色，采用默认的颜色，即黑色（但颜色名为“白”）；设置该图层的线型，采用默认的线型，即Continous（实线）；设置该图层的线宽，单击该层线宽列中的字符，在系统弹出的“线宽”对话框中选择“0.35mm”规格的线宽，然后单击“线宽”对话框中的按钮。

注意：由于AutoCAD绘图区背景颜色为黑色，绘图区中黑色的线显示为白色，因此在定义层的颜色时，黑色的颜色名为“白”。

（3）创建“中心线层”图层。单击“新建图层”按钮，将图层命名为“中心线层”，图层的颜色设置为“红”；设置该图层的线型，单击该层线型列中的字符；在系统弹出的“选择线型”对话框中单击按钮；在系统弹出的“加载或重载线型”对话框中选择线型CENTER2，单击按钮；在“选择线型”对话框中选择线型CENTER2，单击“选择线型”对话框中的按钮；设置该图层的线宽，线宽设置为0.18mm。

（4）创建“尺寸线层”图层。单击“新建图层”按钮，将新图层命名为“尺寸线层”，颜色设置为“绿”，线型设置为Continuous，线宽设置为0.18mm，然后关闭“图层特性管理器”对话框。

Step3.在“中心线层”的图层中创建图形。

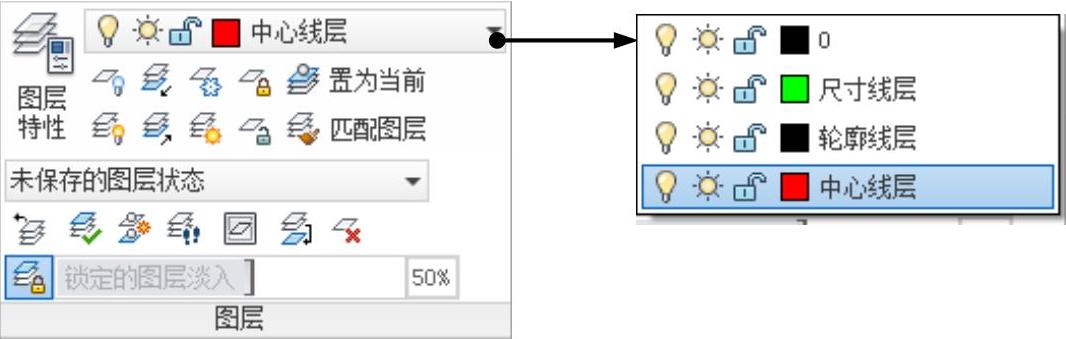

（1）切换图层。在图9.3.2所示的“图层”工具栏中选择“中心线层”图层。

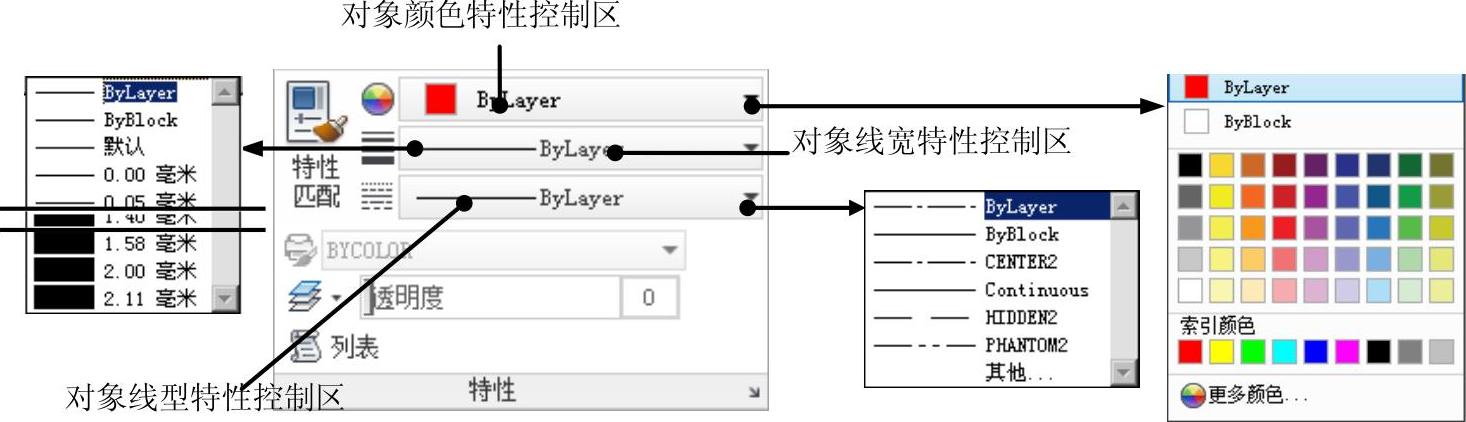

注意：当图层切换到“中心线层”图层后，图9.3.3所示的“特性”工具栏（常用的面板中）中对象的颜色、线型和线宽三个特性控制区的当前设置为“ByLayer”，此项为默认设置，即“随层”，也就是说在当前层中把要创建的所有几何（如直线和圆）、文字等对象的颜色、线型、线宽特性都与当前层设置一致。当然也可以从三个下拉列表中分别选择不同的设置。就本例来说，因为我们前面对“中心线层”的颜色、线型和线宽的设置是“红色”“CENTER2（中心线）”和默认的线宽——细线，所以在默认情况下绘制的直线和圆将是红色的中心线（细线）。如果在颜色特性控制区的下拉列表中选择了蓝色，那么绘制的直线和圆将是蓝色的中心线（细线）。
