9.4  思考与练习

1.AutoCAD的图层具有哪些特点？

2.如何创建新图层？一般需要为新图层进行哪些设置？

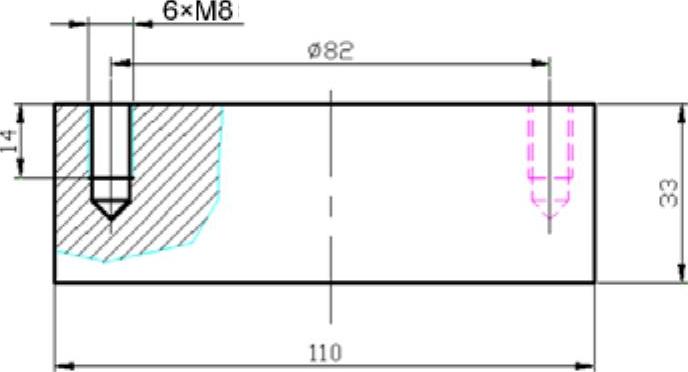

3.使用图层绘制图9.4.1所示的机械图形，要求创建不同颜色、线型和线宽的五个图层，分别用来绘制轮廓线、中心线、虚线、剖面线、螺纹细实线和尺寸标注。

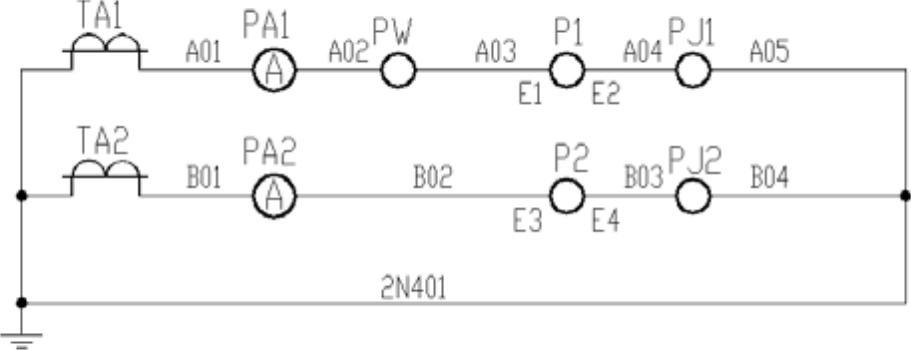

4.使用图层绘制图9.4.2所示的电气原理图，要求创建不同颜色的五个图层（线宽均为0.3mm），分别用来绘制五种不同的电气符号TA、PA、PW、P和PJ，再创建不同颜色的七个图层（线宽均为0.18mm），分别用来创建五种电气符号的对应文字、连线及其他文字。

图9.4.1 使用图层功能绘制机械图形

图9.4.2 使用图层功能绘制电气原理图

学习拓展：扫一扫右侧二维码，可以免费学习更多视频讲解。

讲解内容：软件的安装，工作界面以及数控加工的一般流程等。
