10.1.2  创建块

10.1.2 创建块

要创建块，应首先绘制所需的图形对象。下面说明创建块的一般操作步骤。

Step1.选择下拉菜单命令，如图10.1.1所示，此时系统弹出图10.1.2所示的“块定义”对话框。

说明：也可以在命令行中输入BLOCK命令后按Enter键。

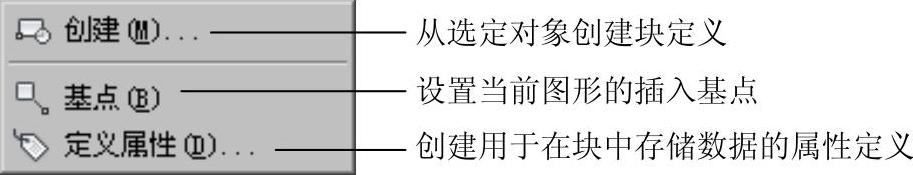

图10.1.1 下拉菜单

Step2.命名块。在“块定义”对话框的文本框中输入块的名称（如aaa）。

Step3.指定块的基点。在“块定义”对话框单击选项组中旁边的按钮，切换到绘图区选择一点，也可以直接在、和文本框中输入“基点”的坐标。

Step4.选择组成块的对象。在“块定义”对话框的选项组单击左侧的按钮，可以切换到绘图区选择组成块的对象，然后按Enter键；也可以单击“快速选择”按钮，使用系统弹出的图10.1.3所示的“快速选择”对话框，设置所选择对象的过滤条件。

Step5.单击对话框中的按钮，完成块的创建。

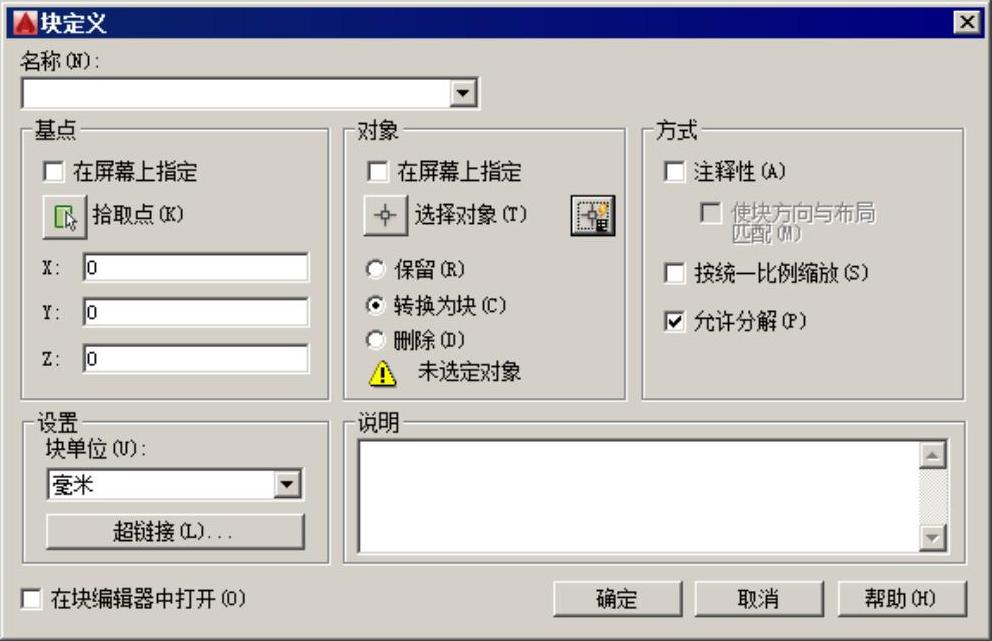

图10.1.2 “块定义”对话框

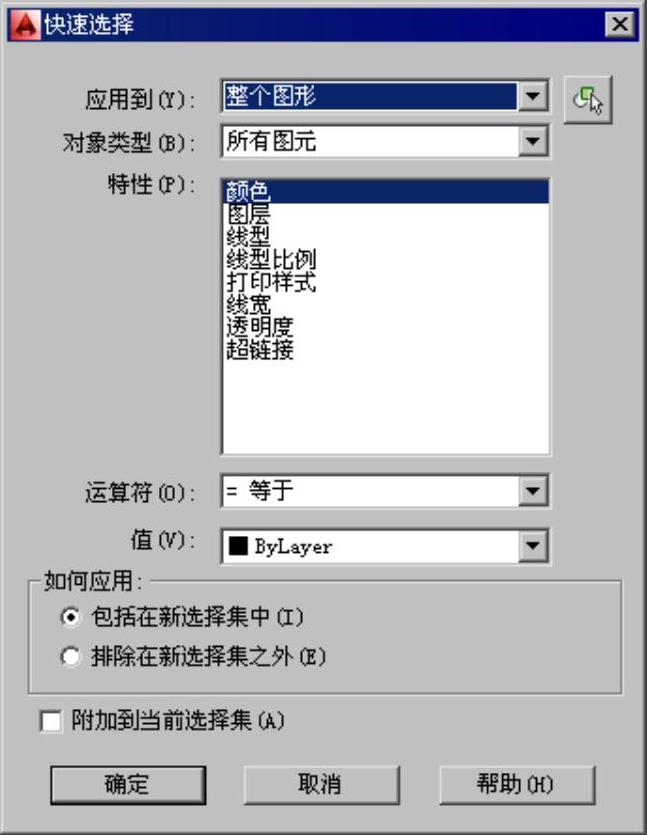

图10.1.3 “快速选择”对话框

图10.1.2所示的“块定义”对话框的各选项说明如下。

选项组

单选项：表示在所选对象当前的位置上，仍将所选对象中的图元保留为单独的对象。

单选项：表示将所选对象转换为新块的一个实例。

单选项：表示创建块后，从绘图区删除所选的对象。

选项组

复选框：选中此复选框，复选框会显亮，使创建后的块具有注释性。

复选框：指定块参照是否按统一比例缩放。

复选框：指定块参照是否可以被分解。

选项组

下列列表：用于指定块参照插入单位。

按钮：打开“插入超链接”对话框，可以使用该对话框将某个超链接与块定义相关联。

文本框：用于输入块的文字说明信息。

复选框：单击“块定义”对话框中的按钮后，在块编辑器中打开当前的块定义。
