10.1.5 创建块/插入块/写块的应用综合举例
下面举例说明创建块、插入块和写块的操作。
Task1.创建块
下面将图10.1.4中的所有图元创建为块。
Step1.打开文件D：\AutoCAD2018.1\work\ch10.01\block1.dwg。
Step2.选择下拉菜单
命令，系统弹出“块定义”对话框。
Step3.输入块的名称。在
文本框中输入块的名称form1。
Step4.指定块的基点。单击
选项组中
旁边的
按钮，然后用圆心捕捉的方法选取图10.1.4中的圆心点作为块的基点。
Step5.选择组成块的对象。选中
选项组中的
单选项，再单击该选项组中
旁边的
按钮，此时系统自动切换到绘图区，用窗口选择方法选取图10.1.4中所有的图元，然后按Enter键返回到“块定义”对话框。
Step6.设置块单位。在
下拉列表中选择“毫米”选项，将单位设置为毫米。
Step7.输入块的说明。在
文本框中输入对图块的说明，例如“图案1”。
Step8.定义注释性。在
区域中选中
复选框。
Step9.单击对话框中的
按钮，完成块的创建。
Step10.选择下拉菜单
命令，将文件另存为block1_ok.dwg。
Step11.选择下拉菜单
命令，退出AutoCAD系统。
Task2.插入块
因为在Task1的操作中，在创建完块form1以后，我们没有保存文件block1.dwg，而是以另一个文件名block1_ok.dwg保存了文件，所以在退出AutoCAD后，文件block1.dwg的图形中不含有块form1，而文件block1_ok.dwg中含有块form1，因而在文件block1_ok.dwg的图形中能够插入块form1，在文件block1.dwg中不能插入块form1。
下面我们将在文件block1_ok.dwg的图形中插入Task1中创建的块，并将缩放比例值设置为0.5，旋转角度值设置为45。
Step1.打开Task1中创建的文件block1_ok.dwg。
Step2.选取“插入块”命令。在当前的图形中选择下拉菜单
命令，系统弹出“插入”对话框。
Step3.选取块的名称。在
下拉列表中选择块的名称form1。
Step4.指定块的插入点。在
选项组中选中
复选框。(https://www.daowen.com)
Step5.设置插入块的缩放比例。在
选项组中选中
复选框，并在
文本框中输入数值0.5。
Step6.设置插入块的旋转角度。在
选项组的
文本框中输入插入块的旋转角度值45。
Step7.单击对话框中的
按钮，然后在绘图区中需要插入块的位置单击，至此完成块的插入操作，效果如图10.1.5所示。
Step8.保存block1_ok.dwg文件，并退出AutoCAD系统。
Task3.写块
因为文件block1_ok.dwg的图形中含有块form1，所以可以将该图形中的块form1写入磁盘中，然后将其插入到另外一个文件block2.dwg的图形中。下面介绍其一般操作步骤。

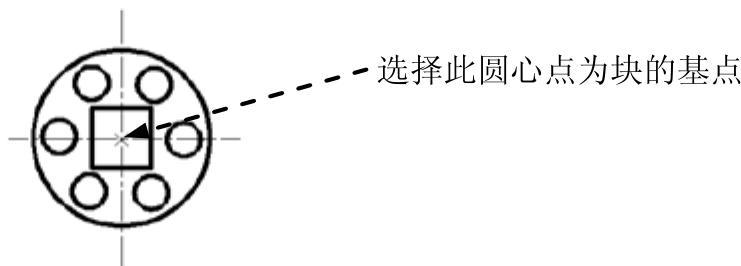

图10.1.4 创建块的图形对象
图10.1.5 块的插入效果
Step1.打开Task2保存的block1_ok.dwg文件。
Step2.写块操作。
（1）输入“写块”命令。在命令行输入命令WBLOCK并按Enter键，此时系统弹出“写块”对话框。
（2）定义组成块的对象来源。在对话框的
选项组中选中
单选项，然后在其后的下拉列表中选择块form1。
（3）设定写入块的文件名及存放位置。在
选项组的
文本框中将文件名和路径设置为D：\AutoCAD2018.1\work\ch10.01。
（4）设置插入单位。在
下拉列表中选择“毫米”选项。
（5）单击
按钮，完成块写入的操作。
Step3.打开文件D：\AutoCAD2018.1\work\ch10.01\block2.dwg。
Step4.插入块操作。选择下拉菜单
命令，单击“插入”对话框
按钮，在“选择图形文件”对话框中选择块D：\AutoCAD2018.1\work\ch10.01\form1.dwg，然后单击
按钮；在“插入”对话框的
选项组中选中
复选框，然后单击
按钮，在图形中某处单击，完成块的插入操作。
