1.先简述一下块的特点，然后举例说明创建块与插入块的一般操作步骤。

2.块属性的特点是什么？如何定义块属性？

3.外部参照与块有何区别？如何附着和裁剪外部参照？

4.在当前工作的图形中，先以插入块的形式（使用INSERT命令）插入随书光盘上的文件D：\AutoCAD2018.1\work\ch10.03\ifile.dwg，然后用BASE命令修改文件ifile.dwg图形的基点，再重新插入该文件的图形，观察两次插入有什么区别？

5.先创建图10.3.1所示的度符号图形，再根据该图形创建一个块BL1；然后利用所创建的块BL1，使用INSERT命令在图10.3.2中标注该符号。最后回答，使用块来创建重复图形与使用复制（COPY）命令来创建重复图形相比，有什么区别和优势？

图10.3.1 定义块

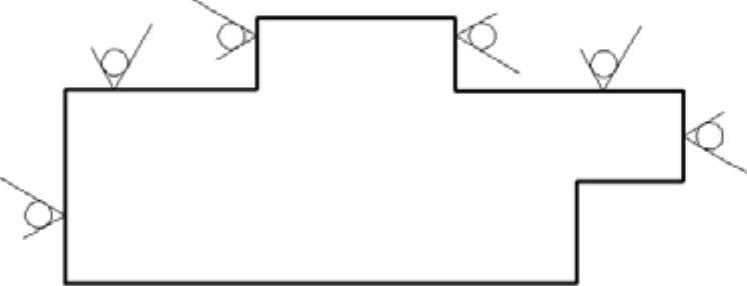

图10.3.2 标注符号

6.依据图10.3.3所示的电气符号，创建一个块BL2，并在该块中定义三个标记为AFU、AKM和ACC的块属性；然后利用所创建的块BL2绘制图10.3.4所示的电气图，要求利用块属性的功能产生图10.3.4中的文字，如FU1、KM1、CC1、FU2、KM2以及CC2等。

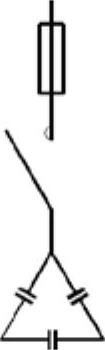

图10.3.3 电气符号

图10.3.4 绘制电气图
