10.2.2  定义和编辑属性

10.2.2 定义和编辑属性

1.定义带有属性的块

下面介绍如何定义带有属性的块，一般操作步骤如下。

Step1.新建一个文件后选择下拉菜单命令，此时系统将弹出“属性定义”对话框。

Step2.定义属性模式。在选项组中设置有关的属性模式。

“属性定义”对话框的选项组中的各模式选项说明如下。

复选框：选中该复选框表示插入块后不显示其属性值，即属性不可见。

复选框：如果选中该复选框，表示属性为定值，可在选项组的文本框中指定该值，插入块时，该属性值随块添加到图形中。如果未选中该选项，表示该属性值是可变的，系统将在插入块时提示输入其值。

复选框：如果选中该复选框，当插入块时，系统将显示提示信息，让用户验证所输入的属性值是否正确。

复选框：选中该复选框，则在插入块时，系统将把选项组的文本框中输入的默认值自动设置成实际属性值。但是与属性的固定值不同，预置的属性值在插入后还可以进行编辑。

复选框：选中此复选框后，块参照中属性的位置就被锁定。

复选框：选中此复选框，文本框高亮显示，可以在文本框中输入数值以设置文字的边界宽度；也可以单击该复选框后的按钮，然后在绘图区中指定两点以确定文字的边界宽度。

Step3.定义属性内容。在选项组的文本框中输入属性的标记；在文本框输入插入块时系统显示的提示信息；在文本框中输入属性的值。

说明：单击文本框后的图标，系统弹出“字段”对话框，可将属性值设置为某一字段的值，这项功能可为设计的自动化提供极大的帮助。

Step4.定义属性文字的插入点。在选项组中，可直接在、和文本框中输入点的坐标；也可以选中复选框，在绘图区中选取一点作为插入点。确定插入点后，系统将以该点为参照点，按照在组中设定的文字特征来放置属性值。

Step5.定义属性文字的特征选项。在选项组中设置文字的放置特征。此外，在“属性定义”对话框中如果选中复选框，表示当前属性将采用上一个属性的文字样式、字高及旋转角度，且另起一行按上一个属性的对正方式排列；如果选中复选框，则表示锁定块参照中属性的位置（注意：在动态块中，属性的位置包括在动作的选择集中，因此必须将其锁定）。

“属性定义”对话框的组中各选项的意义如下。

下拉列表：用于设置属性文字相对于参照点的排列形式。

下拉列表：用于设置属性文字的样式。

文本框：用于设置属性文字的高度。可以直接在文本框中输入高度值，也可以单击按钮，然后在绘图区中指定两点以确定文字高度。

文本框：用于设置属性文本的旋转角度。可以直接在文本框中输入旋转角度值，也可以单击按钮，然后在绘图区中指定两点以确定角度。

文本框：用于指定创建多行文字时的边界宽度。

Step6.单击对话框中的按钮，完成属性定义。

注意：在创建带有附加属性的块时，需要同时选择块属性作为块的成员对象。

2.编辑块属性

要编辑块的属性，可以参照如下的操作步骤。

说明：此操作在随书光盘提供的“Part_temp_A3”样板文件上进行。

Step1.选择下拉菜单命令（或者单击“块定义”选项卡中属性面板上的按钮），系统弹出“块属性管理器”对话框。

说明：选择下拉菜单命令（或者单击“块和参照”选项卡中属性面板上的按钮），系统会弹出“增强属性编辑器”对话框，在此对话框中可以对单个块进行编辑。

Step2.单击“块属性管理器”对话框中的按钮，系统弹出“编辑属性”对话框。在该对话框中编辑修改块的属性，编辑完成后，单击对话框中的按钮。

“块属性管理器”对话框中各按钮的相关说明如下。

在属性列表区域显示被选中块的每个属性特性，在其中某个块的属性上双击，系统弹出“编辑属性”对话框，可在此修改其属性。

按钮：单击此按钮选择要编辑属性的块。

下拉列表：在此列表中可以选择要修改属性的块。

按钮：更新具有当前定义的属性特性的选定块的全部实例，但不会改变每个块中属性的值。

按钮：在提示序列的早期阶段移动选定的属性标签，当块的属性被固定时，此按钮不亮显，表明该按钮不可用。

按钮：在提示序列的后期阶段移动选定的属性标签，当块的属性设定为常量时，此按钮不高亮显示，表明该按钮不可用。

按钮：从块定义中删除选定的属性，只有一个属性的块不能被删除。

按钮：单击此按钮，系统弹出“块属性设置”对话框，在此对话框中可以进行块属性的设置。

按钮：单击此按钮，系统弹出“编辑属性”对话框，在此对话框中可以编辑块的属性。

“编辑属性”对话框中各选项卡的相关说明如下。

选项卡：用来定义块的属性。

选项卡：用来设置属性文字的显示特性。

下拉列表：用于设置属性文字的文字样式。

下拉列表：用于设置属性文字的对正方式。

复选框：用于设置是否反向显示文字。

复选框：用于设置是否倒置显示文字。

文本框：用于设置属性文字的高度。

文本框：用于设置属性文字的字符间距，输入小于1.0的值将压缩文字，输入大于1.0的值则扩大文字。

文本框：用于设置属性文字的旋转角度。

文本框：用于设置属性文字相对其垂直轴线的倾斜角度。

选项卡：用来设置属性所在的图层以及属性的颜色、线宽和线型。

下拉列表：用于选择属性所在的图层。

下拉列表：用于选择属性文字的线型。

下拉列表：用于选择属性文字的颜色。

下拉列表：用于选择属性文字的线宽。

下拉列表：用于选择属性的打印样式。

3.应用举例

本实例的主要思路为：先在图10.2.1a中的图形对象附近创建MATERIAL、WEIGHT和DATE三个属性；然后创建一个含有这三个属性的块，如图10.2.1b所示；最后再把这个属性块插入到另外一个图形文件中，如图10.2.1c所示。

Step1.打开文件D：\AutoCAD2018.1\work\ch10.02\att1.dwg，可看到图10.2.1a所示的图形对象（注意：图形中的对象只是用矩形和圆命令绘制的一般对象，它们目前还不是一个块）。

图10.2.1 创建块属性

Step2.在图形中创建MATERIAL、WEIGHT和DATE三个属性。

（1）创建第一个属性MATERIAL。

①选取命令。选择下拉菜单命令，系统弹出“属性定义”对话框。

②定义属性模式。在选项组中选中复选框。

③定义属性内容。在选项组的文本框中输入属性的标记MATERIAL，在文本框中输入属性的值steel。

④文字高度值设置为2.5，其他参数采用系统默认的设置值。

⑤选中选项组中的复选框。

⑥单击按钮，然后在图形中选取一点作为标记插入点的位置，系统便在标记插入点的位置显示出该属性的标记，若位置不合适，可以用移动（MOVE）命令将属性标记移到图10.2.1b中的位置。至此，便完成第一个属性MATERIAL的定义。

（2）参照前面介绍的操作方法，重复Step2（1）中的①～⑥步，创建第二个属性WEIGHT，该属性的为WEIGHT，文本框中输入属性的值为5.5，文字高度值为2.5。

（3）创建第三个属性DATE，操作提示如下。

①选择下拉菜单命令。

②在选项组中，先取消选中复选框，然后选中复选框。

③在选项组的文本框中输入属性的标记DATE，单击文本框后面的按钮，系统弹出“字段”对话框，如图10.2.2所示。在该对话框左边的字段列表中选择，在右边的样例列表中选择图10.2.2所示的样例（样例“2017-05-18”与当前计算机系统时间是一致的），然后单击该对话框中的按钮。

④其他参数采用系统默认的设置值。

⑤选中选项组中的复选框。

⑥单击“属性定义”对话框中的按钮，然后在图形中选取一点作为标记插入点。

Step3.选择下拉菜单命令，然后单击需要修改的属性，此时系统会弹出图10.2.3所示的“编辑属性定义”对话框，可以在此对话框中对这三个属性的标记和值进行修改。

图10.2.2 “字段”对话框

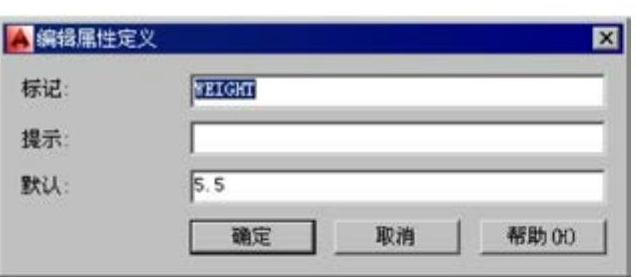

图10.2.3 “编辑属性定义”对话框

Step4.创建一个含有属性的块，并将其保存在磁盘上。

（1）输入“写块”命令。在命令行输入命令WBLOCK并按Enter键。

（2）定义组成块的对象。

①在对话框的选项组中选中单选项。

②指定块的基点。单击选项组中旁边的按钮，此时系统自动切换到绘图区，选取图形中的某一点作为块的基点。

③选择组成块的对象。选中选项组中的单选项，再单击该选项组中旁边的按钮，此时系统自动切换到绘图区。使用窗口选择方法，选取图10.2.1b中所有的图元（包括图形对象和MATERIAL、WEIGHT及DATE三个属性标记），然后按Enter键返回到“写块”对话框。

（3）设定写入块的文件名及存放位置。在选项组的文本框中将文件名和路径设为D：\AutoCAD2018.1\work\ch10.02\bl.att1.dwg。

（4）设置插入单位。在下拉列表中选择“毫米”选项。

（5）单击对话框中的按钮，完成块写入的操作。

Step5.将定义好的属性块插入到其他文件的图形中。

（1）打开文件D：\AutoCAD2018.1\work\ch10.02\att2.dwg。

（2）选择下拉菜单命令，单击“插入”对话框中的按钮，在“选择图形文件”对话框中选择块D：\AutoCAD2018.1\work\ch10.02\bl_att.dwg，并单击按钮。

（3）在“插入”对话框的选项组中选中复选框，并确认复选框处于取消选中状态，然后单击按钮，在图形中某处单击一点作为块的插入点，此时属性块便插入到当前的图形中。双击该插入的属性块，系统弹出“增强属性编辑器”对话框，在该对话框中可以修改属性DATE的值，例如可改为“2014-08-02”。因为其他两个属性MATERIAL和WEIGHT的模式设为，所以不能在此进行修改。
