12.2  轴测图的绘制过程

轴测图属于二维平面图形，其绘制方法与前面介绍的二维图形的绘制方法基本相同，绘制时，可以根据形体的特点，确定恰当的等轴测平面，然后利用简单的绘图命令，例如“直线”命令、“椭圆”命令、“矩形”命令等，并结合图形编辑命令（如修剪、复制、移动等），完成轴测图的绘制。轴测图绘制的一般过程如下。

（1）设置绘图环境。绘制轴测图之前，根据轴测图的大小及复杂程度，选择合适的图纸幅面并设置图形界限与图层。

（2）启用等轴测捕捉模式，绘制、编辑并标注轴测图。

（3）保存图形。

下面以图12.2.1所示的轴承座上盖为例，介绍绘制轴测图的一般操作步骤。

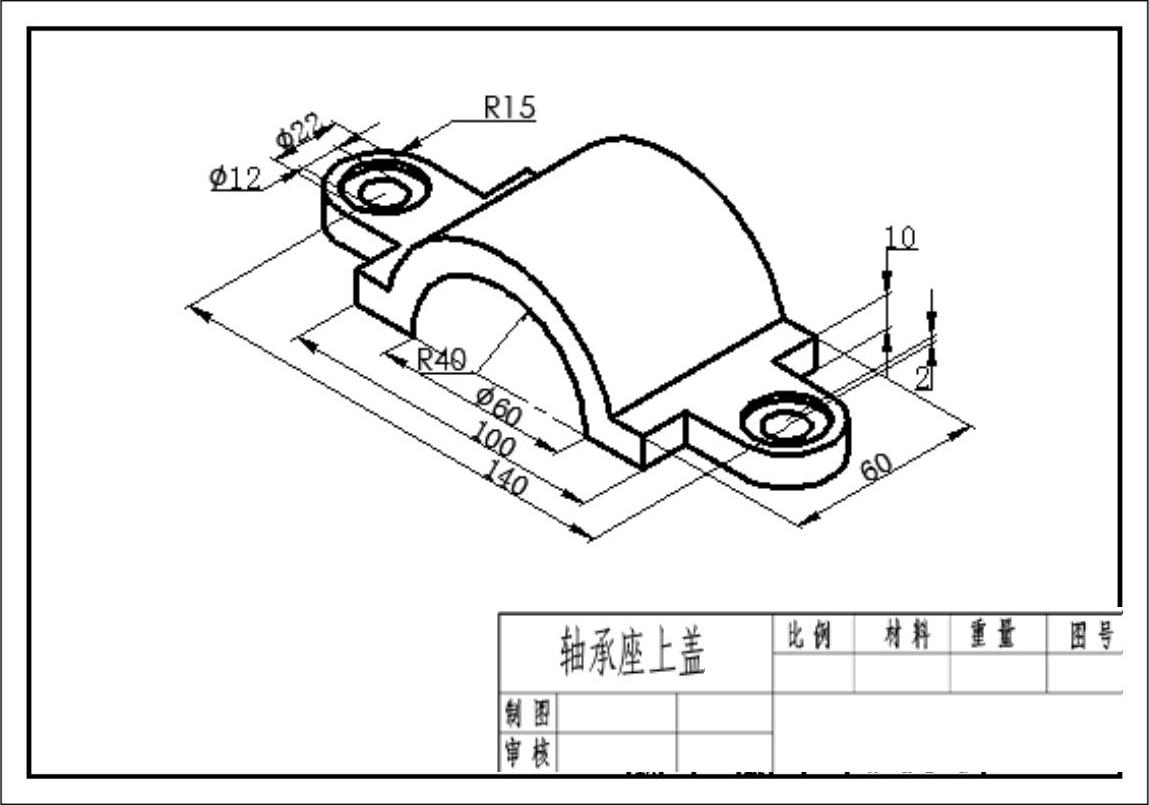

图12.2.1 轴承座上盖
