Task3.绘制轴测图
Step1.绘制图12.2.2所示的等轴测圆。切换图层，在“图层”工具栏中选择“轮廓线层”图层；选择下拉菜单
命令，在命令行中输入字母I（即选项中的
）后按Enter键，在绘图区单击一点以确定等轴测圆的圆心，在命令行中输入数值30后按Enter键；以同样步骤绘制直径值为80的等轴测圆，如图12.2.2所示。
Step2.绘制图12.2.3所示的等轴测矩形，选择下拉菜单
命令，通过圆心，绘制一个底边经过圆心的等轴测矩形，长度和宽度值分别为100、10。
Step3.用
命令对图形进行修剪，结果如图12.2.4所示。
图12.2.2 绘制等轴测圆（一）
图12.2.3 绘制等轴测矩形
图12.2.4 修剪图形（一）
Step4.将图形复制到俯视轴测面。按F5键切换到俯视轴测面；选择下拉菜单
命令，选取图12.2.4所示的图形为复制对象并按Enter键，捕捉等轴测圆的圆心为基点，结合“正交”命令，将光标向右上方移动，并在命令行中输入数值60后按Enter键结束“复制”命令，结果如图12.2.5所示。
Step5.绘制直线。选择下拉菜单
命令，绘制图12.2.6所示的直线。
Step6.用
命令对图12.2.6进行修剪，结果如图12.2.7所示。
图12.2.5 复制图形
图12.2.6 绘制直线（一）

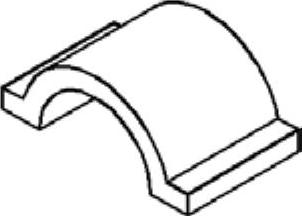

图12.2.7 修剪图形（二）
Step7.绘制图12.2.8所示的等轴测圆。
（1）以图12.2.8所示的直线1的中点为圆心，参照Step1的操作步骤，绘制图12.2.8所示的等轴测圆，半径值分别为15、11、6。
（2）移动等轴测圆。选择下拉菜单
命令，选取步骤（1）中绘制的等轴测圆为平移对象，按Enter键；指定椭圆圆心为基点；结合“正交”命令，将光标向右下方拖动，在命令行中输入平移距离值20，按Enter键结束命令，移动的结果如图12.2.9所示。

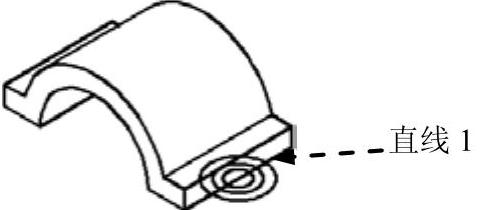

图12.2.8 绘制等轴测圆（二）

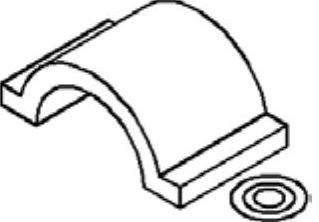

图12.2.9 移动等轴测圆
（3）复制等轴测圆。选择下拉菜单
命令，选取步骤（1）中绘制的椭圆为复制对象，按Enter键；捕捉该等轴测圆的圆心为基点；按F5键切换到右等轴测面，将光标向上移动，在命令行中输入位移值10后按两次Enter键结束操作。
（4）按Enter键以重复“复制”命令，选取步骤（2）与步骤（3）得到的等轴测圆为复制对象，指定圆心为基点，按F5键切换到左等轴测面，向左上方移动光标，在命令行中输入位移值140并按Enter键，结果如图12.2.10所示。
Step8.绘制直线并修剪图形。选择下拉菜单
命令，通过绘制构造线与捕捉象限点，绘制图12.2.11所示的直线；用
命令对图12.2.11进行修剪，结果如图12.2.12所示。

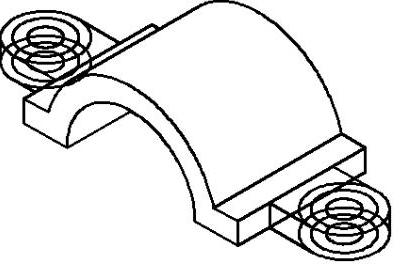

图12.2.10 复制等轴测圆
图12.2.11 绘制直线（二）
Step9.复制图形。选择
命令，选取图12.2.12所示的等轴测圆1、等轴测圆2、等轴测圆3和等轴测圆4为复制对象，向正下方拖动光标，输入位移值2后按Enter键，结果如图12.2.13所示。
Step10.用
命令对图12.2.13进行修剪，同时删除等轴测圆2和等轴测圆4，结果如图12.2.14所示。

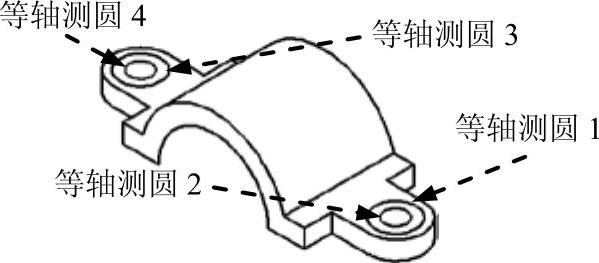

图12.2.12 修剪直线

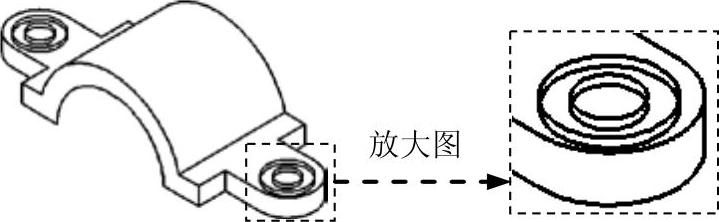

图12.2.13 删除等轴测圆
