Task2.对图形进行图17.2.1所示的尺寸标注

Task2.对图形进行图17.2.1所示的尺寸标注

Step1.设置标注样式。选择下拉菜单978-7-111-59658-5-Chapter17-122.jpg978-7-111-59658-5-Chapter17-123.jpg978-7-111-59658-5-Chapter17-124.jpg命令;单击“标注样式管理器”对话框中的978-7-111-59658-5-Chapter17-125.jpg按钮,在“修改标注样式”对话框978-7-111-59658-5-Chapter17-126.jpg选项卡的978-7-111-59658-5-Chapter17-127.jpg文本框中输入箭头长度值5,在978-7-111-59658-5-Chapter17-128.jpg选项卡978-7-111-59658-5-Chapter17-129.jpg后的文本框中输入文字高度值5;然后单击该对话框中的978-7-111-59658-5-Chapter17-130.jpg按钮,单击“标注样式管理器”对话框中的978-7-111-59658-5-Chapter17-131.jpg按钮。

Step2.切换图层。在“图层”工具栏中选择“尺寸线层”图层。

Step3.创建直径标注。

(1)标注图17.2.13所示的第一个圆的直径。选择下拉菜单978-7-111-59658-5-Chapter17-132.jpg978-7-111-59658-5-Chapter17-133.jpg978-7-111-59658-5-Chapter17-134.jpg命令,然后单击图17.2.13所示的圆,在绘图区空白处单击一点,以确定尺寸放置的位置。

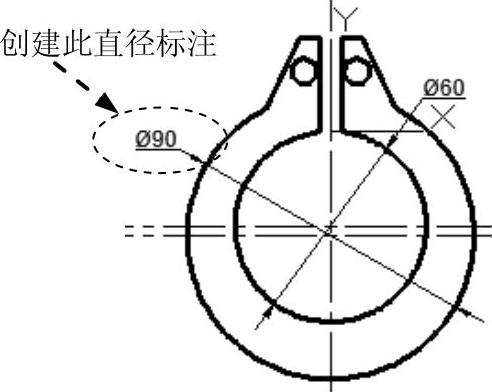

图17.2.13 标注第一个圆

(2)按Enter键以重复“直径标注”命令,选择第二个圆进行标注,如图17.2.14所示。

(3)标注图17.2.15所示的第三个圆。按Enter键以重复“直径标注”命令,单击图17.2.15所示的圆,在命令行中输入字母M后按Enter键,接着输入2×%%C8后按Enter键,在绘图区中的空白处单击,再在绘图区合适的位置单击以确定尺寸放置的位置。

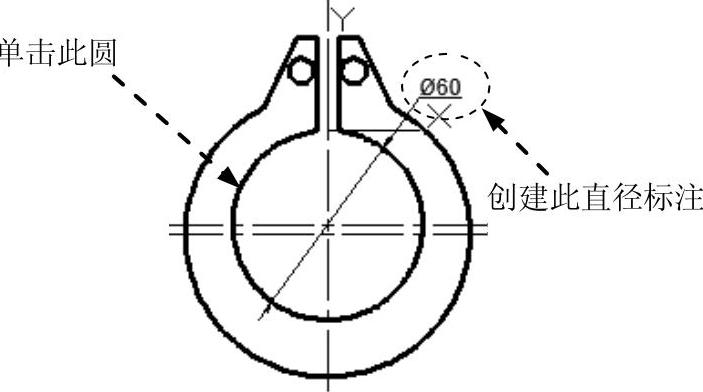

图17.2.14 标注第二个圆

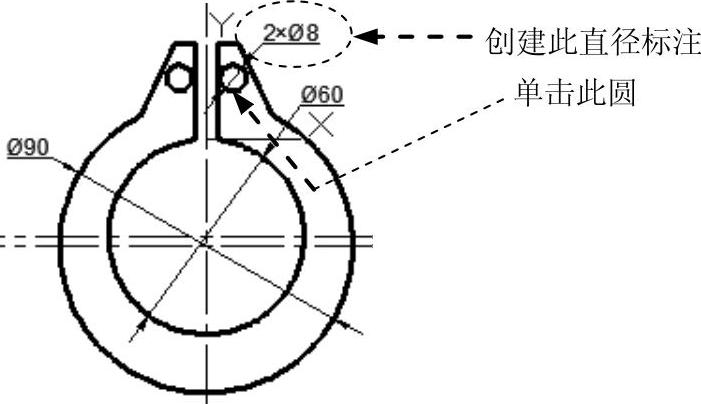

图17.2.15 标注第三个圆

Step4.创建线性标注。

(1)创建图17.2.16所示的第一个线性标注。选择下拉菜单978-7-111-59658-5-Chapter17-138.jpg978-7-111-59658-5-Chapter17-139.jpg978-7-111-59658-5-Chapter17-140.jpg命令,捕捉图17.2.16所示的边线的端点并单击,捕捉图17.2.16所示的圆心并单击,在绘图区的空白区域单击一点以确定尺寸放置的位置。

(2)参见步骤(1)的选择,创建其他的线性标注,如图17.2.17所示。

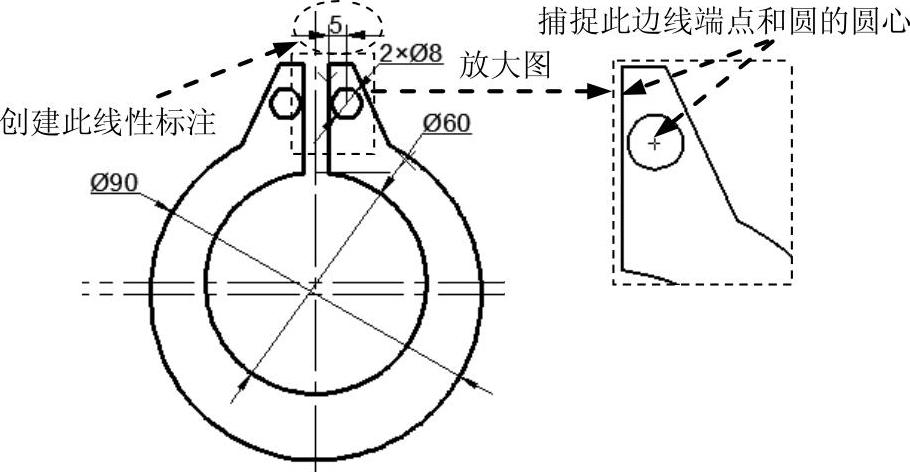

图17.2.16 创建第一个线性标注

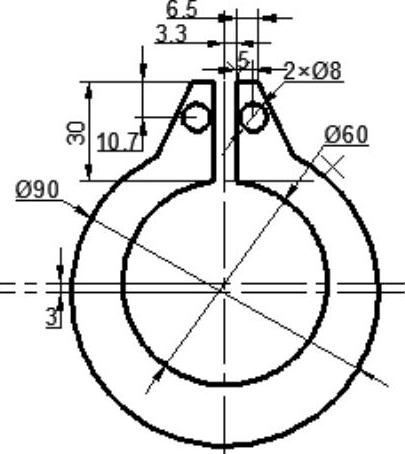

图17.2.17 创建其他的线性标注

Step5.创建图17.2.18所示的角度标注。选择下拉菜单978-7-111-59658-5-Chapter17-143.jpg978-7-111-59658-5-Chapter17-144.jpg978-7-111-59658-5-Chapter17-145.jpg命令,单击图17.2.18所示的两条边线,在绘图区的左下角空白区域单击一点,确定尺寸放置的位置。

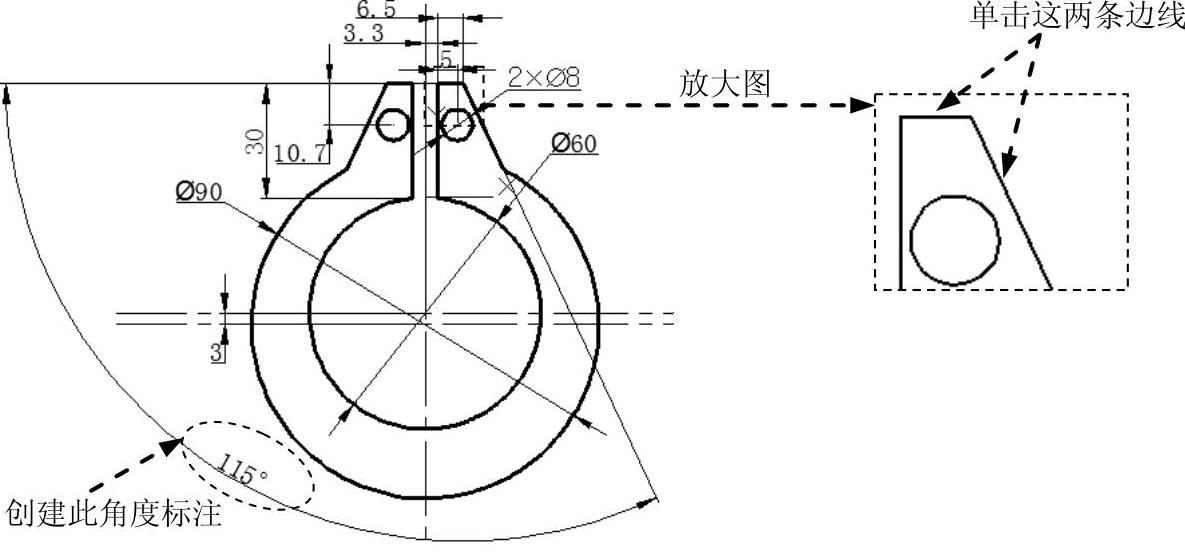

图17.2.18 创建角度标注
