Task1.选用样板文件并绘制和编辑图形
Step1.使用随书光盘上提供的样板文件。选择下拉菜单
命令，在系统弹出的“选择样板”对话框中找到样板文件D：\AutoCAD2018.1\system_file\Part_temp_A3.dwg，然后单击
按钮。
Step2.绘制两条中心线。
（1）绘制图17.2.2所示的水平中心线。在“图层”工具栏中选择“中心线层”图层；选择下拉菜单
命令，选择点A作为中心线的起点；在系统状态栏中按下
按钮，打开“正交”模式，然后在命令行中输入下一点的相对坐标值（@160，0），按两次Enter键。
（2）绘制图17.2.3所示的垂直中心线。
①设置对象捕捉。将鼠标移至状态栏中的
按钮上，右击，从系统弹出的快捷菜单中选择
命令，在“草图设置”对话框的
选项卡中单击
按钮。
②设置极轴追踪。在“草图设置”对话框的
选项卡中将
设置为90，单击该对话框中的
按钮，系统返回到绘图区。
③在状态栏中将
（极轴追踪）、
（对象捕捉）和
（对象捕捉追踪）按钮显亮，以打开极轴、对象捕捉和对象追踪模式。
④选择下拉菜单
命令，捕捉到水平中心线的“中点”后（图17.2.4），将光标向中心线上方缓慢移动，并在捕捉到极轴时输入数值80.0，然后按下Enter键，此时已选取直线的第一点；在命令行提示
时，将光标沿竖直方向向下移动，在捕捉到极轴时输入数值160，然后按两次Enter键。
Step3.绘制第一个圆，如图17.2.5所示。
（1）切换图层。在“图层”工具栏中选择“轮廓线层”图层。
（2）在命令行中输入字母C后按Enter键，捕捉水平中心线和垂直中心线的“交点”并单击，在命令行中输入字母D后按Enter键，输入直径值60后按Enter键。
（3）在状态栏中将
（显示/隐藏线宽）按钮显亮，打开线宽显示模式。
说明：在绘制此圆时，应先将中点和垂足的捕捉取消，以便捕捉到交点。

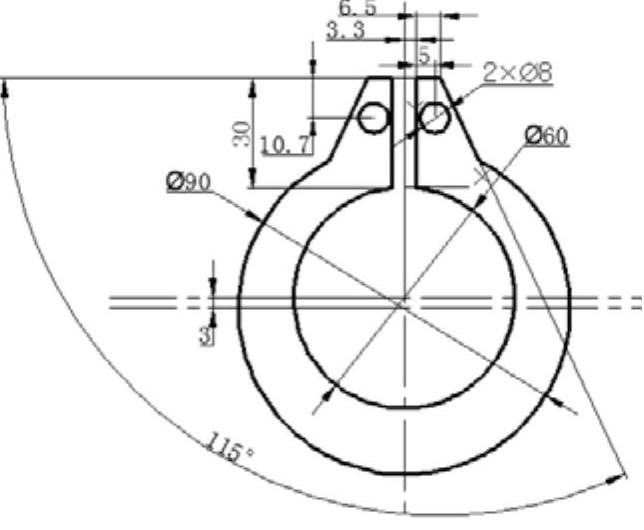

图17.2.1 卡环实例

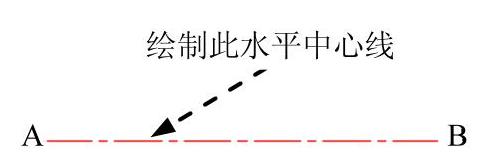

图17.2.2 绘制水平中心线

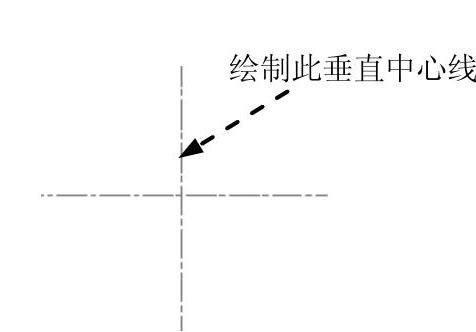

图17.2.3 绘制垂直中心线

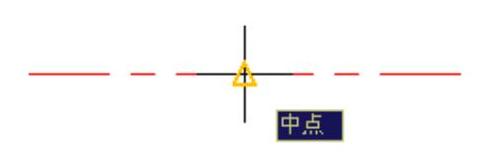

图17.2.4 捕捉“中心”
(https://www.daowen.com)

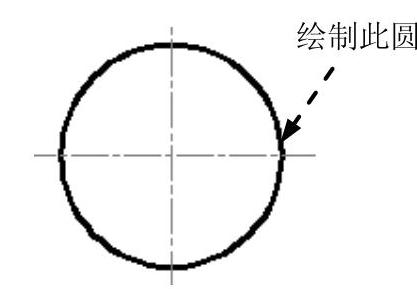

图17.2.5 绘制第一个圆
Step4.绘制第二个圆，如图17.2.6所示。
（1）创建图17.2.7所示的第二条水平中心线。选择下拉菜单
命令，输入偏移距离值3后按Enter键，选取第一条水平中心线为偏移对象，在第一条水平中心线的下方单击以确定偏移方向。

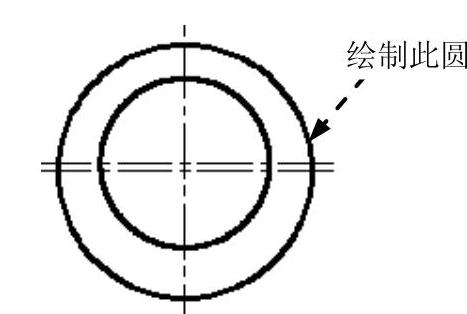

图17.2.6 绘制第二个圆
图17.2.7 创建第二条水平中心线
（2）选择下拉菜单
命令，捕捉第二条水平中心线和第一条垂直中心线的“交点”并单击，输入直径值90后按Enter键。
Step5.绘制图17.2.8所示的直线段。
（1）定义用户坐标系（UCS）。在命令行中输入命令UCS后按Enter键，输入字母N后按Enter键，捕捉图17.2.8所示的交点并单击，此时用户坐标系便移至指定位置，如图17.2.9所示。
（2）绘制三条直线段。首先确认动态输入按钮
处于关闭状态，然后选择下拉菜单
命令，输入坐标值（3.3，-0.5）后按Enter键，输入坐标值（@0，30）后按Enter键，输入坐标值（@6.5，0）后按Enter键，输入坐标值（@60＜-65）后按两次Enter键。
图17.2.8 绘制直线段

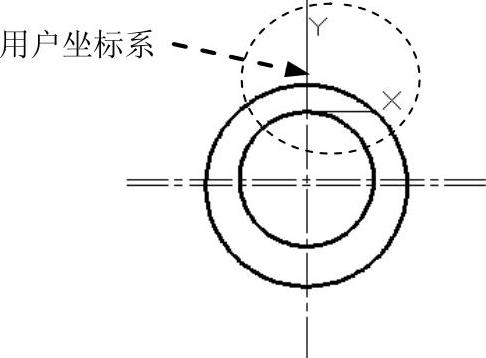

图17.2.9 用户坐标系的位置
Step6.编辑图形。选择下拉菜单
命令，对图17.2.10a进行修剪，修剪后的结果如图17.2.10b所示。
Step7.绘制图17.2.11所示的小圆。选择下拉菜单
命令，输入圆心点坐标值（8.3，18.8）后按Enter键，输入直径值8后按Enter键。

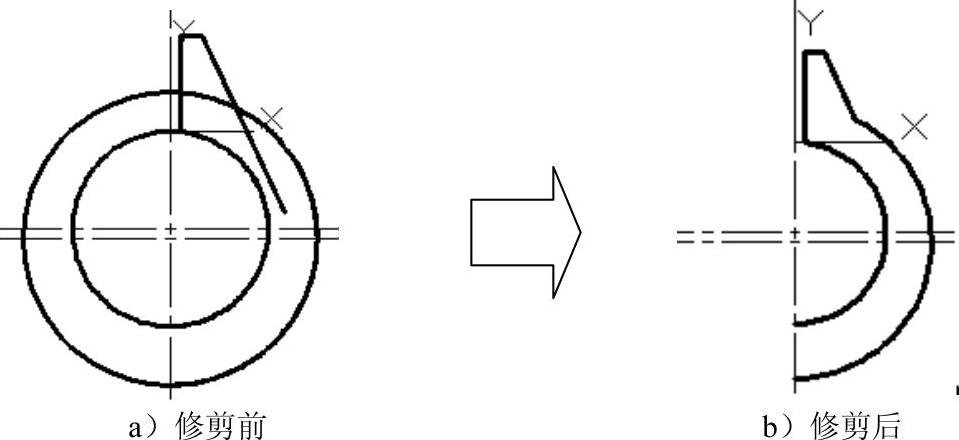

图17.2.10 进行修剪操作

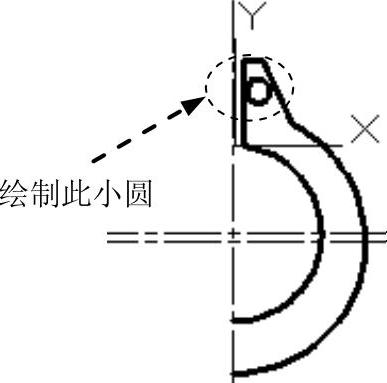

图17.2.11 绘制小圆
Step8.进行图形的镜像，如图17.2.12b所示。选择下拉菜单
命令；用窗口选取的方法，选取图17.2.12a所示的对象，按Enter键结束选择；捕捉垂直中心线上的某一点并单击，然后在该垂直中心线上选取另一点；在命令行中输入字母N后按Enter键。

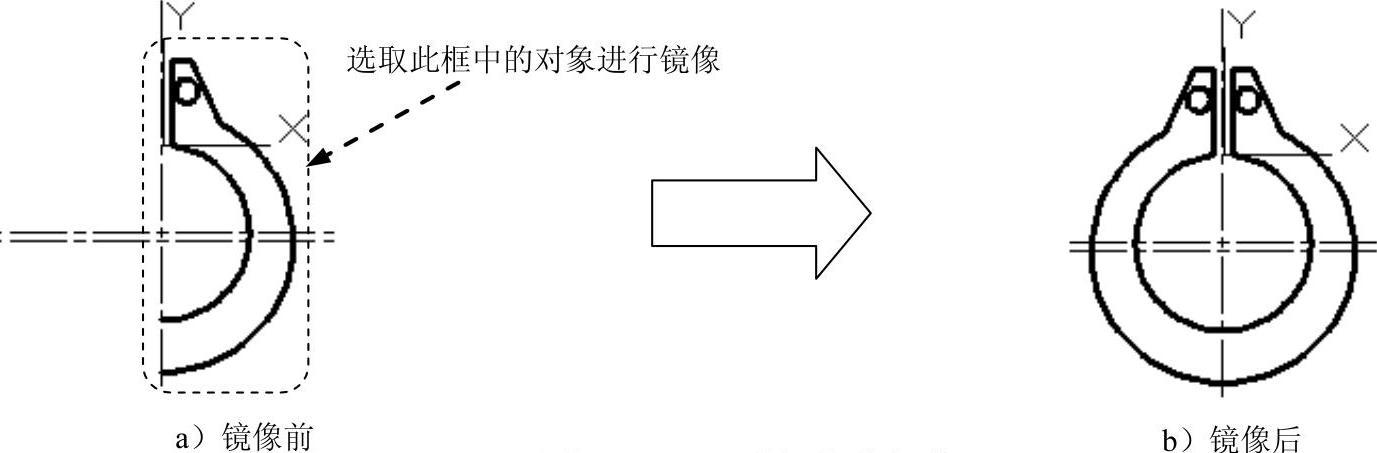

图17.2.12 进行镜像操作
