Task3.创建文字注释与明细栏

Task3.创建文字注释与明细栏

Step1.创建文字注释。

（1）将图层切换至“尺寸线层”图层。

（2）用命令创建文字，使用默认的文字样式，文字的高度值为10，并将其移至合适的位置，完成后的图形如图17.8.59所示。

Step2.创建表格（包括标题栏与明细栏）。

（1）选择下拉菜单命令，系统弹出“插入表格”对话框，使用默认的表格样式，设置列和行为6列17行，列宽值为15，行高值为1，在中均设置为“数据”，单击按钮。

说明：在插入表格之前，要将默认的表格样式中“数据”单元格的文字高度值设置为3.5，文字对齐样式设置为选项，表格的垂直边距与水平边距值均设置为1。

（2）在绘图平面指定插入点，插入空表格，并显示多行文字编辑器（不输入文字），然后在空白位置单击以确定表格放置。

（3）选中表内所有单元格后，右击，在系统弹出的快捷菜单中选择，系统弹出“特性”窗口；在此窗口内将行高值设置为7.0并进行图17.8.60所示列宽值的设置。

图17.8.59 编辑单行文字

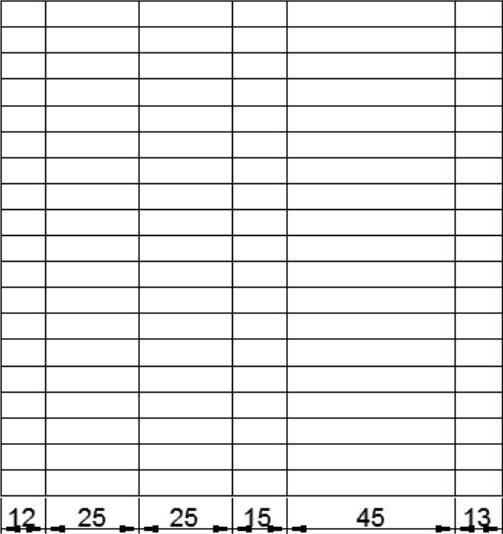

图17.8.60 改变列宽(https://www.daowen.com)

（4）合并单元格。选中要合并的单元格，右击，系统弹出快捷菜单，选择下的命令，合并单元格后如图17.8.61所示。

（5）将图层切换至“轮廓线层”图层。

（6）用命令，在相应的边线位置绘制直线，结果如图17.8.61所示。

（7）将图层切换至“尺寸线层”图层。

（8）双击单元格，重新打开多行文字编辑器，在单元格中输入图17.8.62所示相应的文字或数据，并设置合适的对正方式及字高。

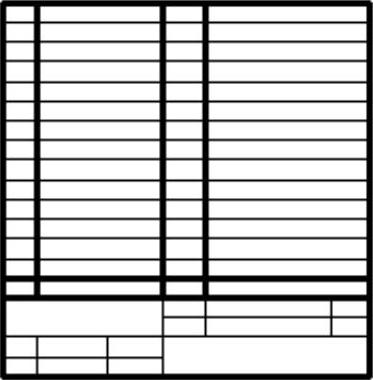

图17.8.61 合并单元格

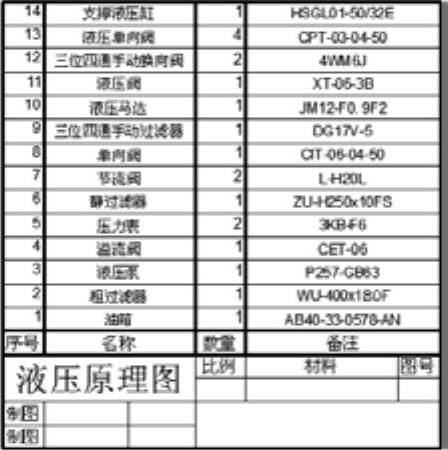

图17.8.62 创建明细表

Step3.移动表格。使用“移动”命令，将明细栏移动至图17.8.1所示的位置。
