Task2.绘制传动原理图

Step1.绘制图17.8.2所示的图形。

（1）绘制图17.8.3所示的直线。

①切换图层。在“图层”面板中选择“轮廓线层”图层。

②确认状态栏中的（正交模式）按钮和（显示/隐藏线宽）按钮处于显亮状态。

③选择下拉菜单命令，在绘图区选取任意一点作为直线的起点。向下移动光标，在命令行中输入数值10后按Enter键；向右移动光标，在命令行中输入数值16后按Enter键；向上移动光标，在命令行中输入数值10后按两次Enter键。结果如图17.8.3所示。

④按Enter键以重复“直线”命令，结合“捕捉”命令，以水平直线的中点为直线的起点，向上移动光标，在命令行中输入数值22后按两次Enter键。

⑤选择下拉菜单命令，将步骤④绘制的直线打断，并删除多余线段。结果如图17.8.4所示。

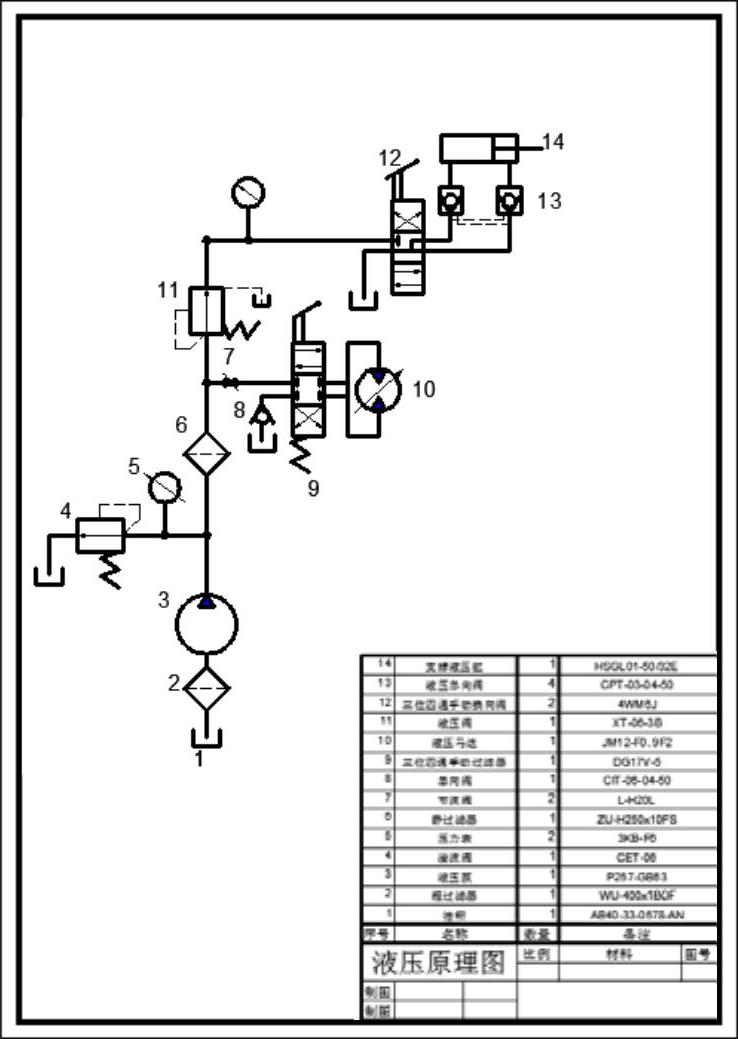

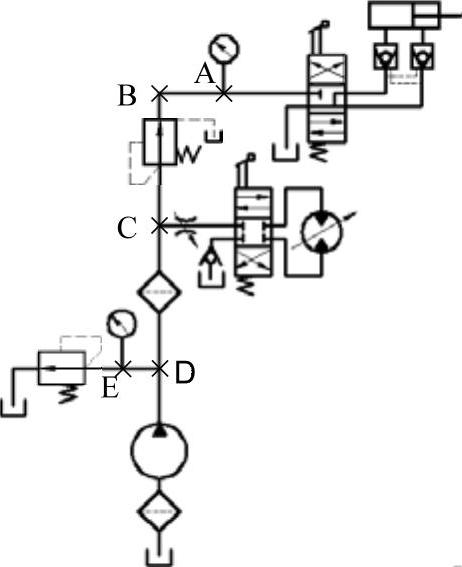

图17.8.1 液压原理图

图17.8.2 绘制图形（一）

图17.8.3 绘制直线（一）

图17.8.4 打断直线

（2）绘制矩形。

①运用命令绘制矩形，其长度值和宽度值均为19，旋转角度值为45。

②移动矩形。选择下拉菜单命令，以步骤①创建的矩形为移动对象，使矩形的下顶点与直线的上端点重合。绘制的矩形如图17.8.5所示。

（3）绘制直线。

①切换图层。在“图层”工具栏中选择“虚线层”图层。

②用命令，绘制图17.8.6所示的水平直线。

③切换图层。在“图层”工具栏中选择“轮廓线层”图层。

④使用“直线”命令绘制长度值为8的垂直直线（图17.8.7）。

图17.8.5 绘制矩形（一）

图17.8.6 绘制水平直线

图17.8.7 绘制垂直直线

（4）绘制圆。选择下拉菜单命令，捕捉图17.8.8所示的点A（不要单击），向上移动光标，在命令行中输入数值18后按Enter键，输入半径值18后按Enter键结束操作。绘制的圆如图17.8.8所示。

Step2.绘制图17.8.9所示的图形。

（1）用命令，以圆的上象限点为直线起点，绘制长度值为73的垂直直线（图17.8.10）。

图17.8.8 绘制圆（一）

图17.8.9 绘制图形（二）

图17.8.10 绘制直线（二）

（2）按Enter键重复“直线”命令，以步骤（1）所绘制的直线中点为起点，绘制长度值为51的水平直线（图17.8.10）。

（3）按Enter键重复“直线”命令，以步骤（2）所绘制的直线中点为起点，绘制长度值为20的垂直直线（图17.8.10）。

（4）绘制圆。选择下拉菜单命令，捕捉图17.8.11所示的点B（不要单击），向上移动光标，在命令行中输入数值9后按Enter键，再输入半径值9后按Enter键结束操作。绘制的圆如图17.8.11所示。

（5）绘制矩形。

①用命令绘制矩形，其长度值和宽度值分别为28与20。

②移动矩形。用命令，并结合“对象捕捉”命令，使矩形右边线中点与水平直线的左端点重合。绘制的矩形如图17.8.12所示。

（6）绘制图17.8.13所示的虚线框。

①切换图层。在“图层”工具栏中选择“虚线层”图层。

②选择下拉菜单命令，以矩形上边线的中点为起点，向上移动光标，在命令行中输入数值9按Enter键，再向右移动光标，在命令行中输入数值24按Enter键，将光标向下移动，捕捉矩形的水平直线与之的交点并单击，捕捉矩形的右侧边的中点单击，按Enter键结束操作。

（7）复制图形。选择下拉菜单命令，选取Step1中步骤（2）绘制的矩形和步骤（3）中的虚线为复制对象并按Enter键，选取矩形的下端点为基点，将光标向上移动，使其与步骤（1）绘制的直线的上端点重合，单击后按Enter键。结果如图17.8.14所示。

图17.8.11 绘制圆（二）

图17.8.12 绘制矩形（二）

图17.8.13 绘制虚线框

（8）绘制直线。

①切换图层。在“图层”面板中选择“轮廓线层”图层。

②用命令，选取矩形的左边线中点为起点，绘制水平长度值为17、垂直长度值为24的直线（图17.8.15）。

（9）复制图形。

①确认状态栏中的（正交模式）按钮处于关闭状态，（极轴捕捉）按钮处于显亮状态。

②选择下拉菜单命令，选取Step1中的步骤（1）绘制的直线（一）为复制对象并按Enter键，选取水平直线的中点为基点，将其放置在图17.8.16所示的位置。

图17.8.14 复制图形（一）

图17.8.15 绘制直线（三）

图17.8.16 复制图形（二）

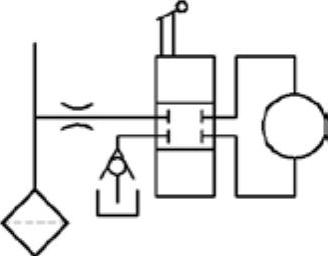

Step3.绘制图17.8.17所示的图形。

（1）绘制图17.8.18所示的两条直线。

①确认状态栏中的（正交模式）按钮处于显亮状态。

②用命令，绘制图17.8.18所示长度值为60的垂直直线。

③按Enter键以重复“直线”命令，以步骤②绘制的垂直直线的中点为起点，绘制长度值为55的水平直线。绘制的直线如图17.8.18所示。

（2）绘制图17.8.19所示的两条圆弧。

①确认状态栏中的（正交模式）按钮处于显亮状态。

②绘制圆弧。选择下拉菜单命令，在绘图区合适位置选取三点，完成图17.8.19所示的圆弧的绘制。

③选择下拉菜单命令，选取步骤②绘制的圆弧为镜像对象，按Enter键结束选择，在步骤（1）绘制的水平直线上选取一点为镜像线的第一点，然后在该直线上选取另一点作为镜像线的第二点，在命令行中输入字母N后按Enter键。结果如图17.8.19所示。

（3）绘制图17.8.20所示的直线。

①选择下拉菜单命令，捕捉步骤（1）绘制的水平直线的右端点，向上移动光标，在命令行中输入数值2.5后按Enter键，再向下移动光标，在命令行中输入数值5，按两次Enter键结束操作。绘制的直线如图17.8.20所示。

图17.8.17 绘制图形（三）

图17.8.18 绘制直线（四）

图17.8.19 绘制圆弧

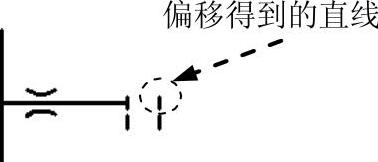

②偏移直线。选择下拉菜单命令，在命令行中输入偏移距离值14并按Enter键，选取步骤①所绘制的直线为偏移对象，在此直线右方选取任意一点以确定偏移方向，按Enter键结束操作。结果如图17.8.21所示。

③用命令，选取步骤①绘制的直线与步骤②偏移后的直线为复制对象，指定基点后，向下移动光标，在命令行中输入数值8后按两次Enter键。结果如图17.8.21所示。

图17.8.20 绘制直线（五）

图17.8.21 复制并移动直线

（4）用命令，选中复制所得到的左侧直线的中点为起点，分别绘制水平长度值为21和垂直长度值为5的直线（图17.8.22）。

（5）绘制图17.8.23所示的图形。

①确认状态栏中的（正交模式）按钮处于关闭状态，（极轴捕捉）按钮处于显亮状态。

②用命令，在绘图区合适位置绘制两条长度值为14的倾斜直线，夹角为60º。

③用命令，绘制半径值为4的圆。

图17.8.22 绘制直线（六）

图17.8.23 绘制图形（四）

（6）创建块。选择下拉菜单命令，系统弹出“块定义”对话框，在名称下输入“块2”，单击左侧的按钮，通过捕捉选取两条倾斜直线的交点并单击，系统自动回到“块定义”对话框；单击左边的按钮，选取步骤（5）绘制的图形，并按Enter键，系统自动回到“块定义”对话框，在对话框中选中单选项，单击按钮，完成块的定义。

（7）插入块。选择下拉菜单命令，系统弹出“插入”对话框，在的下拉列表中选择“块2”，单击按钮，在步骤（4）绘制的垂直直线的下端点处单击，完成块的插入。结果如图17.8.24所示。

（8）用命令，选取插入块中圆的象限点为起点绘制长度值为11的垂直直线（图17.8.25）。

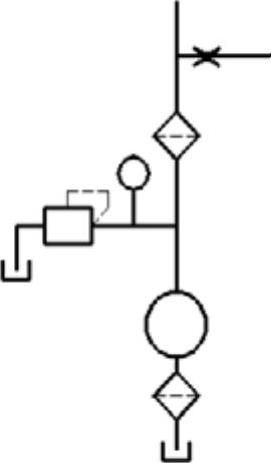

（9）用命令，将Step1（1）绘制的图形复制到图17.8.26所示的位置。

图17.8.24 插入块（一）

图17.8.25 绘制直线（七）

图17.8.26 复制图形（三）

（10）用命令绘制矩形，其长度和宽度值分别为24与57。

说明：将该矩形绘制好后使用“移动”命令将其移动至图17.8.27所示的大概位置即可。

（11）选择下拉菜单命令，选取步骤（10）绘制的矩形为分解对象，按Enter键结束操作。

（12）用命令，将矩形的上边线向下偏移，偏移距离值分别为19和38。结果如图17.8.27所示。

（13）选择下拉菜单命令，选取步骤（11）分解后的矩形的四条边为复制对象，选取矩形的顶点为移动基点，将其向右移动，移动距离值为33。

（14）打开极轴显示模式，用命令，绘制图17.8.28所示的两条水平直线。

（15）用命令，绘制半径值为13的圆（图17.8.29）。

（16）修剪图形。选择下拉菜单命令，按Enter键，然后单击要修剪的直线，按Enter键结束操作。结果如图17.8.29所示。

（17）用命令，在合适的位置绘制两条长度值分别为16和19的垂直直线（图17.8.30）。

(https://www.daowen.com)

图17.8.27 绘制矩形（三）

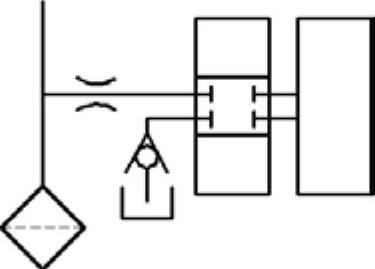

图17.8.28 复制矩形并添加直线

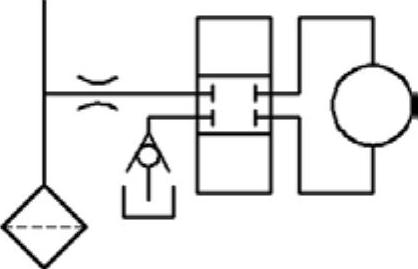

图17.8.29 绘制圆并修剪图形

（18）关闭极轴追踪模式，按Enter键重复“直线”命令，绘制图17.8.30所示的斜直线。

（19）用命令，绘制半径值为2的圆，结果如图17.8.30所示。

（20）用命令，绘制图17.8.31所示的直线，直线的长度值均为11。

（21）创建块。选择下拉菜单命令，系统弹出“块定义”对话框。在名称下输入块名“块1”，再单击边的按钮，通过捕捉直线的上端点并单击，系统自动回到“块定义”对话框；单击后的按钮，选取步骤（20）绘制的图形，并按Enter键，系统自动回到“块定义”对话框；在对话框中选中单选项，单击按钮，完成块的定义。

（22）插入块。选择下拉菜单命令，系统弹出“插入”对话框，在下拉列表中选择“块1”；单击按钮，在图中所示的位置单击，完成块的插入。结果如图17.8.32所示。

图17.8.30 绘制斜直线与圆

图17.8.31 绘制直线（八）

图17.8.32 插入块（二）

（23）选择下拉菜单命令，在的提示下，输入数值3后按Enter键；在的提示下，在绘图区单击一点；在命令行的提示下输入字母I并按Enter键；在的提示下输入半径值5后，按Enter键结束操作。绘制的三角形如图17.8.33所示。

（24）在“图层”工具栏中选择“剖面线层”图层。

（25）选择下拉菜单命令，在命令行中输入字母T并按Enter键，系统弹出“图案填充和渐变色”对话框；采用“预定义”类型，单击选项右侧的按钮，在选项卡中选择“SOLID”图案作为填充图案，单击按钮，然后单击前的按钮，系统自动切换到绘图区，在要进行图案填充的封闭区域中的任意位置单击；此时系统用加亮的虚线显示这些要填充的区域，按Enter键结束填充，完成后的图形如图17.8.34所示。

图17.8.33 绘制三角形

图17.8.34 图案填充

（26）创建块。选择下拉菜单命令，输入块名“箭头”，捕捉三角形的上顶点为块的基点，然后选取步骤（23）～（25）创建的图形为块对象，单击按钮，完成块的定义。

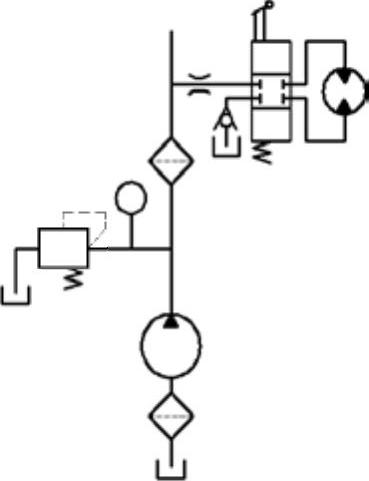

（27）插入块。选择下拉菜单命令，系统弹出“插入”对话框，在下拉列表中选择“箭头”，单击按钮，在图中所示的位置单击并旋转一定角度按Enter键，完成块的插入。结果如图17.8.35所示。

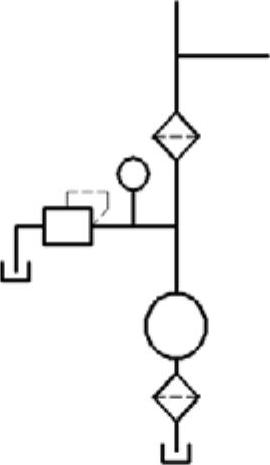

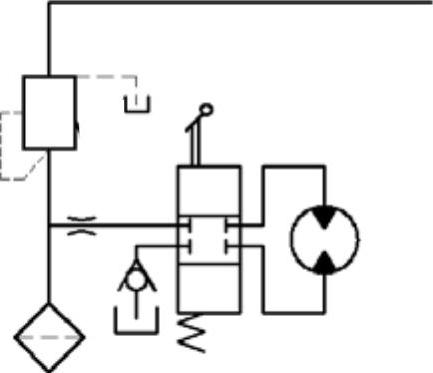

Step4.绘制图17.8.36所示的图形。

（1）绘制矩形。

①在“图层”工具栏中选择“轮廓线层”图层。

②用命令，绘制长度和宽度值分别为20、28的矩形。

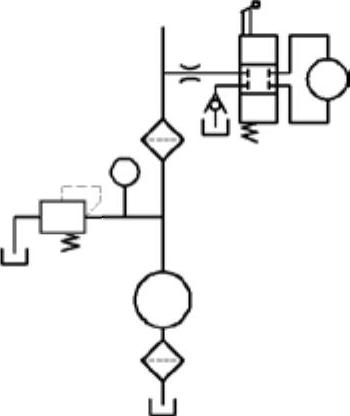

③移动矩形。用命令移动矩形，使其下边线中点与垂直直线的上端点重合。结果如图17.8.37所示。

图17.8.35 插入块（三）

图17.8.36 绘制图形（五）

图17.8.37 绘制矩形（四）

（2）绘制图17.8.38所示的直线。

①切换图层。在“图层”工具栏中选择“虚线层”图层。

②选择下拉菜单命令，结合对象捕捉，以矩形左边线的中点为起点，向左移动光标，在命令行中输入数值9，再向下移动光标；在命令行中输入数值23，向右移动光标并捕捉矩形左边线使之正交并单击，再选取矩形下边中点为直线的端点，按Enter键结束操作。

③按Enter键以重复“直线”命令，选择矩形右上角点为起点绘制长度值为24的水平直线与长度值为11的垂直直线。

（3）绘制图17.8.39所示的直线。

①切换图层。在“图层”工具栏中选择“轮廓线层”图层。

②用命令，绘制长度值为9的水平直线，再捕捉其端点绘制两条长度值为6的垂直直线。

（4）按Enter键以重复“直线”命令，绘制图17.8.40所示的垂直直线与水平直线，长度值分别为29和149。

图17.8.38 绘制直线（九）

图17.8.39 绘制直线（十）

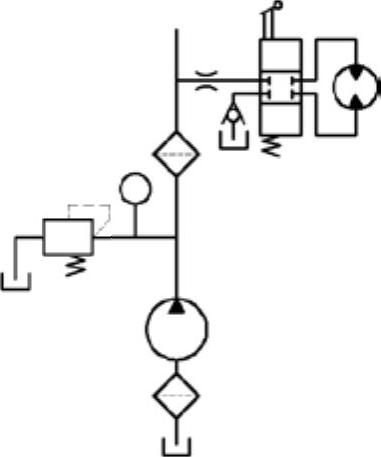

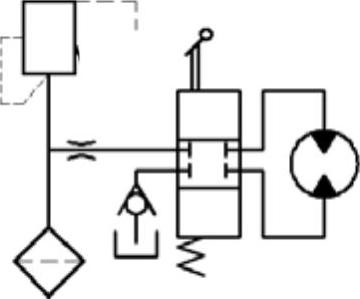

（5）插入块。选择下拉菜单命令，系统弹出“插入”对话框，在下拉列表中选择“块1”，输入旋转角度值90，然后单击按钮，在图中所示的位置单击，再按Enter键完成块的插入。结果如图17.8.41所示。

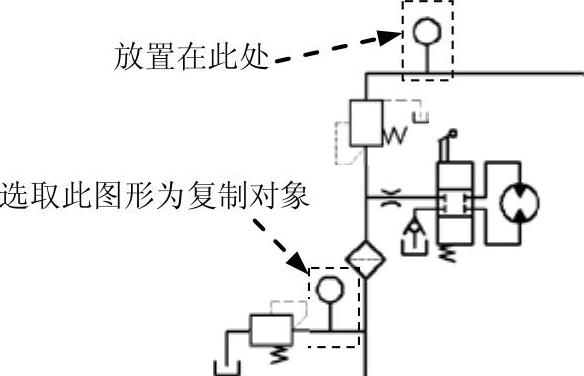

（6）关闭正交显示模式，用命令，选取图17.8.42所示的图形为复制对象，将其放置在图中所示的位置。

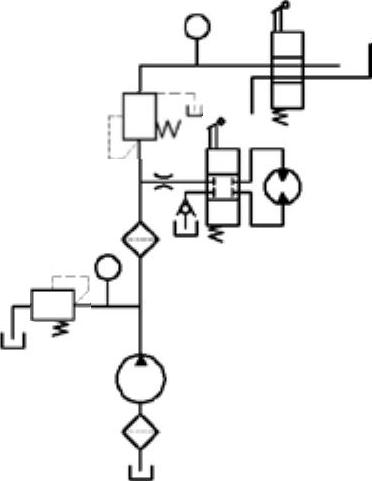

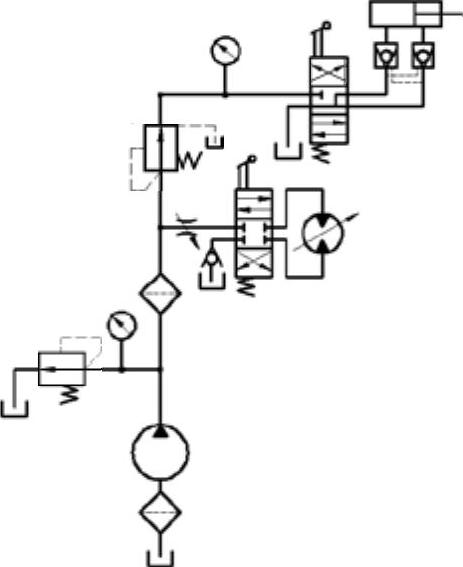

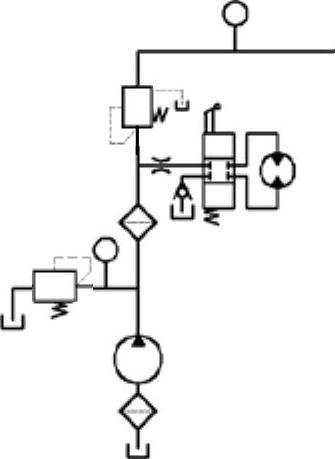

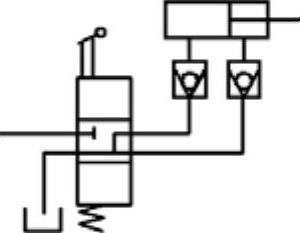

Step5.绘制图17.8.43所示的图形。

图17.8.40 绘制直线（十一）

图17.8.41 插入块（四）

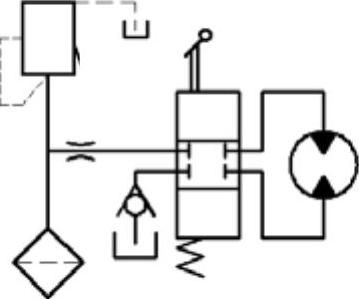

图17.8.42 复制图形（四）

图17.8.43 绘制图形（六）

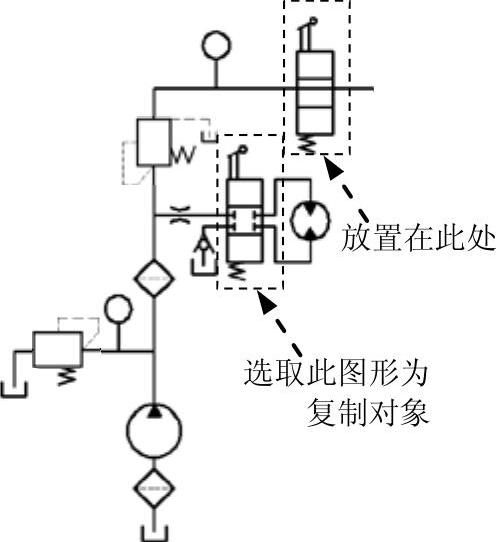

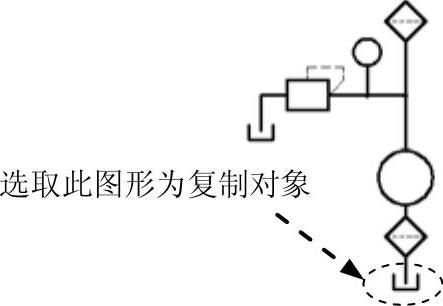

（1）用命令，选取图17.8.44所示的图形为复制对象，将其放置在图中所示的位置。

图17.8.44 复制图形（五）

（2）用命令，绘制两条长度值分别为27和23的垂直直线及长度值为89的水平直线（图17.8.45）。

图17.8.45 绘制直线（十二）

（3）按Enter键重复“直线”命令，绘制两条垂直直线（图17.8.46）。

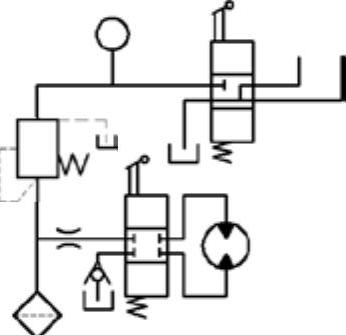

（4）用命令，对图形进行修剪，修剪后的结果如图17.8.46所示。

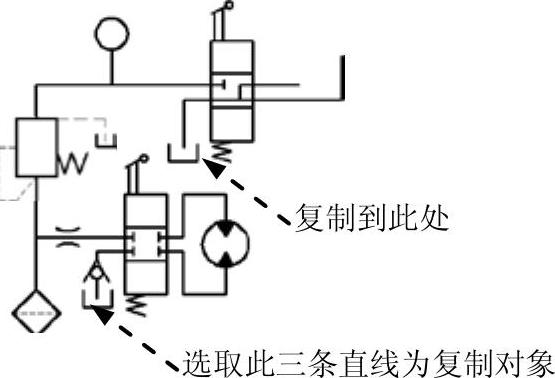

（5）用命令，选取图17.8.47所示的图形为复制对象，将通过复制得到的图形放置在图17.8.47所示的适当位置。

（6）用命令，绘制长度值为14的垂直直线（图17.8.48）。

图17.8.46 绘制图形（七）

图17.8.47 复制图形（六）

图17.8.48 绘制直线（十三）

（7）绘制矩形。

①用命令，绘制长度和宽度值分别为14、16的矩形。

②用命令移动矩形，使其下边线中点与垂直直线的上端点重合。

③用命令复制步骤①绘制的矩形，使其下边线中点与垂直直线的上端点重合。结果如图17.8.49所示。

（8）插入块。选择下拉菜单命令，系统弹出“插入”对话框；在下拉列表中选择“块2”，输入旋转角度值180后，单击按钮；在图中所示的位置单击，结果如图17.8.50所示。

（9）用命令，绘制长度值为16的两条垂直直线（图17.8.51）。

（10）用命令，绘制长和宽分别为46和16的矩形。

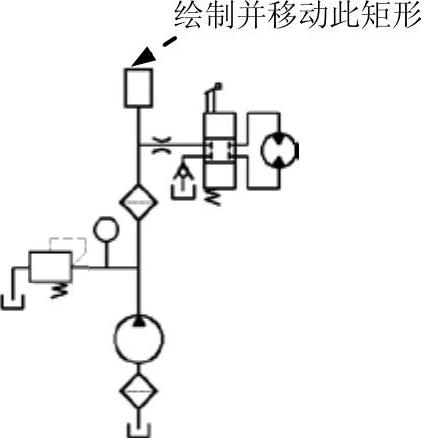

（11）用命令，将矩形移动到图17.8.52所示的位置。

图17.8.49 绘制矩形（五）

图17.8.50 插入块（五）

图17.8.51 绘制直线（十四）

（12）用命令，绘制长度值为16的垂直直线以及长度值为30的水平直线（图17.8.53）。

（13）切换图层。将图层切换到“虚线层”图层。

（14）按Enter键重复“直线”命令，绘制图17.8.54所示的四条直线。

图17.8.52 移动矩形

图17.8.53 绘制直线（十五）

图17.8.54 绘制直线（十六）

（15）将图层切换至“尺寸线层”。

（16）设置引线样式。在命令行输入命令QLEADER后按Enter键，在系统的提示下按Enter键，在系统弹出的“引线设置”对话框中单击选项卡，在选项组中选中单选项；单击选项卡，在选项组中选中单选项，在下拉列表中选择选项，将选项组中的设置为2，将选项组中的设置为“任意角度”，单击按钮。

（17）设置标注样式。选择下拉菜单命令，单击“标注样式管理器”对话框中的按钮，将“修改标注样式”对话框选项卡中的值设定为7，在选项组中选中单选项，将“修改标注样式”对话框选项卡中的值设定为3.5；然后单击该对话框中的按钮，单击“标注样式管理器”对话框中的按钮。

（18）在图形区空白处再选取两点，以确定引线的位置（图17.8.55）。

（19）绘制圆。

①在“图层”工具栏中选择“轮廓线层”图层。

②用命令，绘制半径值为1.5的圆（图17.8.56）。

（20）在“图层”工具栏中选择“剖面线层”图层。

（21）选择下拉菜单命令，在命令行中输入字母T并按Enter键，系统弹出“图案填充和渐变色”对话框，采用“预定义”类型，单击选项右侧的按钮，在选项卡中选择“SOLID”图案作为填充图案，然后单击前的按钮，系统自动切换到绘图区，在要进行图案填充的封闭区域中的任意位置单击，此时系统用加亮的虚线显示这些要填充的区域，按Enter键结束填充，完成后的图形如图17.8.57所示。
