1.1.3  标称阻值

1.1.3 标称阻值

为了表示阻值的大小，电阻器在出厂时会在其表面标注阻值。标注在电阻器上的阻值称为标称阻值。电阻器的实际阻值与标称阻值往往有一定的差距，这个差距称为偏差。标注电阻器标称阻值和偏差的方法主要有直标法和色环法。

1.直标法

直标法是指用文字符号（数字和字母）在电阻器上直接标注出标称阻值和偏差的方法。直标法的阻值单位有欧（Ω）、千欧（kΩ）和兆欧（MΩ）。

（1）偏差表示方法

直标法表示偏差一般采用两种方式：一是用罗马数字Ⅰ、Ⅱ、Ⅲ分别表示偏差为±5%、±10%、±20%，如果不标注偏差，则偏差为±20%；二是用字母来表示，字母与阻值偏差对照见表1-1，如J、K分别表示偏差为±5%、±10%。

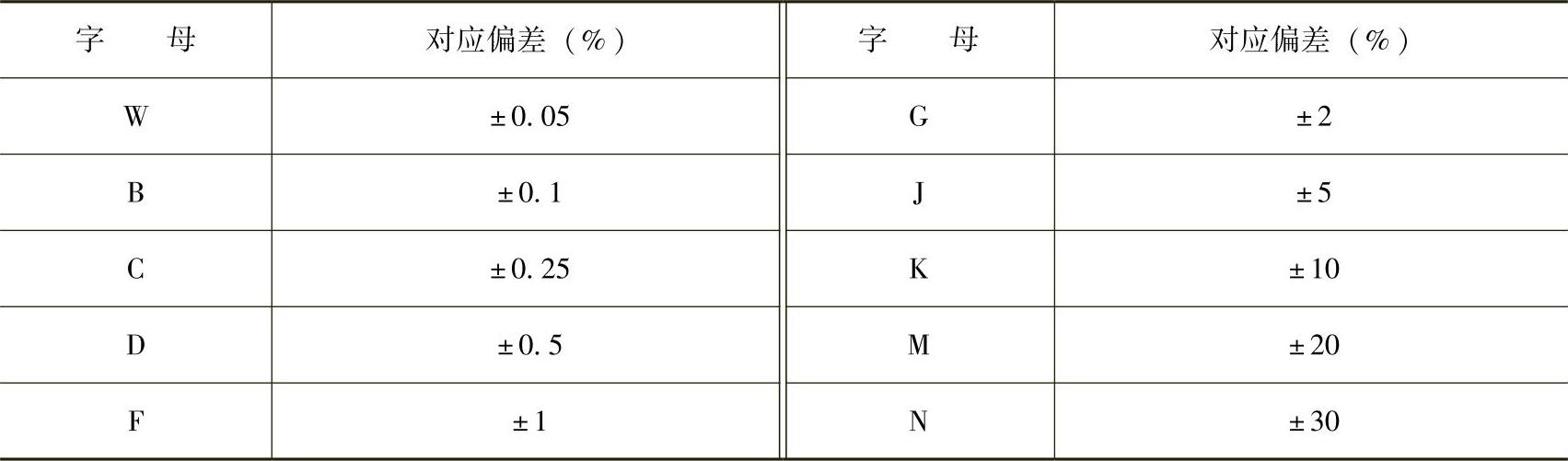

表1-1 字母与阻值偏差对照表

（2）直标法常见的表示形式

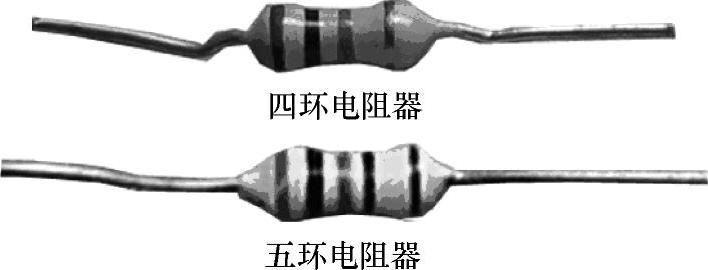

图1-2 色环电阻器

2.色环法

色环法是指在电阻器上标注不同颜色的圆环来表示标称阻值和偏差的方法。图1-2中的两个电阻器就采用了色环法来标注阻值和偏差，其中一只电阻器上有四条色环，称为四环电阻器，另一只电阻器上有五条色环，称为五环电阻器，五环电阻器的阻值精度比四环电阻器高。

（1）色环含义

要正确识读色环电阻器的标称阻值和偏差，必须先了解各种色环代表的意义。以四环电阻器为例，四环电阻器各色环颜色代表的意义及数值见表1-2。

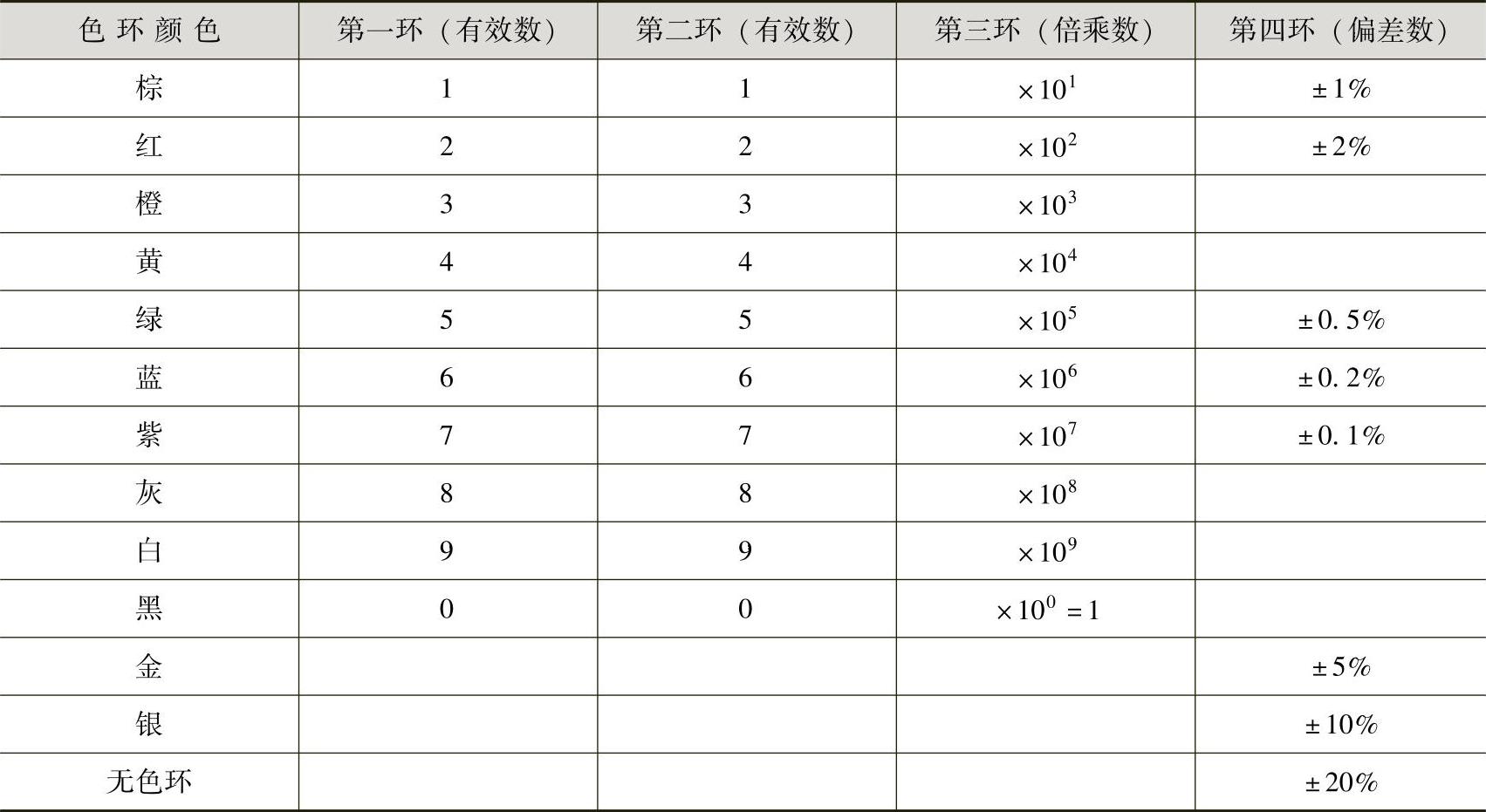

表1-2 四环电阻器各色环颜色代表的意义及数值

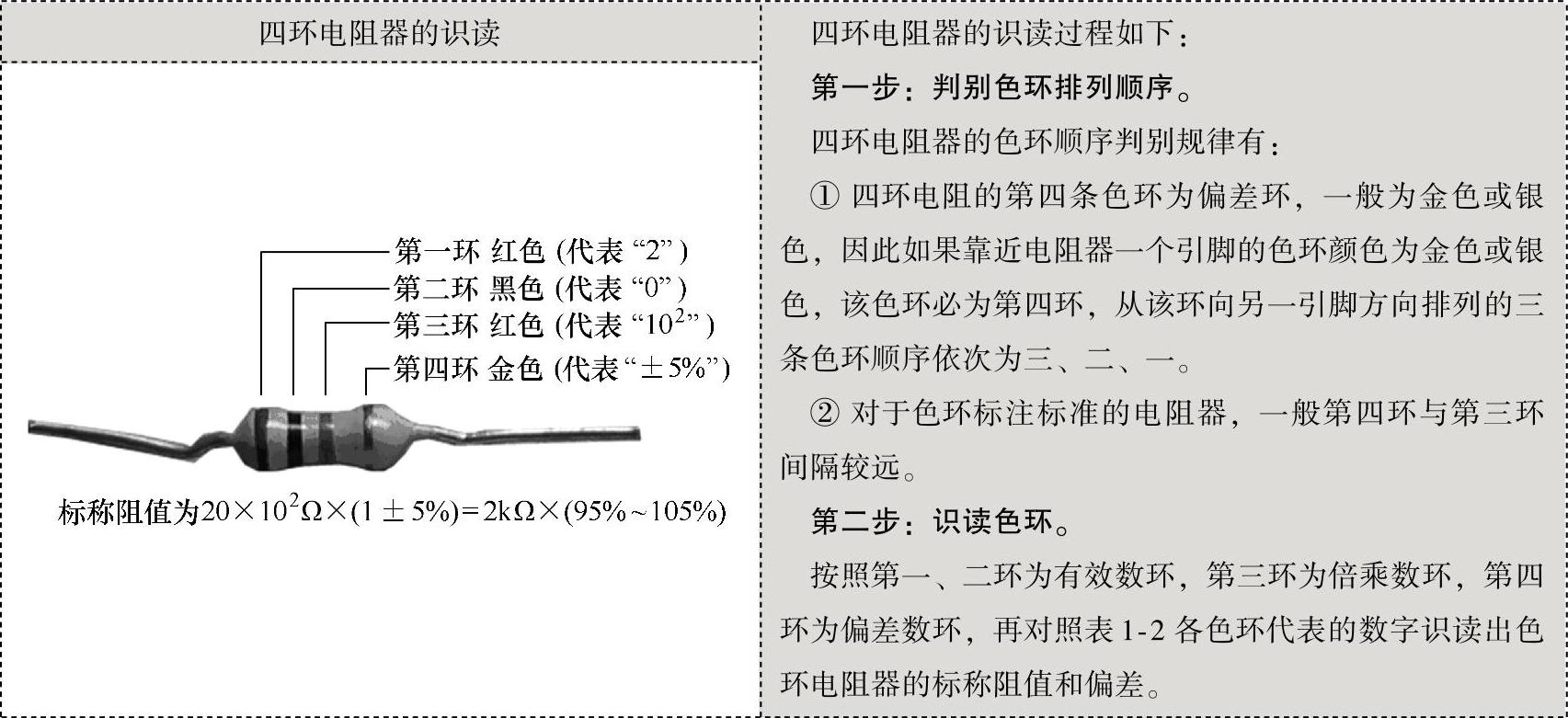

（2）四环电阻器的识读

（3）五环电阻器的识读

五环电阻器的标称阻值与偏差的识读方法与四环电阻器基本相同，不同之处在于五环电阻器的第一、二、三环为有效数环，第四环为倍乘数环，第五环为偏差数环。另外，五环电阻器的偏差数环的颜色除了有金色或银色外，还可能是棕色、红色、绿色、蓝色和紫色。五环电阻器的识读如图1-3所示。
