1.1.5  额定功率

额定功率是指在一定的条件下元件长期使用允许承受的最大功率。电阻器额定功率越大，允许流过的电流越大。电阻器的额定功率也要按国家标准进行标注，其标称系列有0.125W、0.25W、0.5W、1W、2W、5W和10W等。小电流电路一般采用额定功率为0.125～0.5W的电阻器，而大电流电路中常采用额定功率1W以上的电阻器。

电阻器额定功率识别方法如下：

1）对于标注了额定功率的电阻器，可根据标注值来识别功率大小。图1-4中的电阻器标注的额定功率值为10W，阻值为330Ω，偏差为±5%。

2）对于没有标注额定功率的电阻器，可根据长度和直径来判别其额定功率大小。长度和直径值越大，额定功率越大，图1-5中的一大一小两个色环电阻器，大电阻的功率更大。碳膜、金属膜电阻器的长度、直径与额定功率的对应关系可参见表1-4，例如一个长度为8mm、直径为2.6mm的金属膜电阻器，其功率为0.25W。

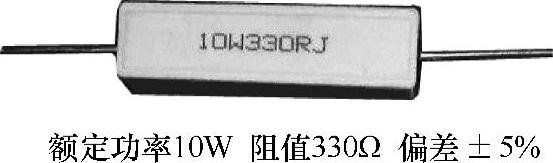

图1-4 根据标注识别额定功率

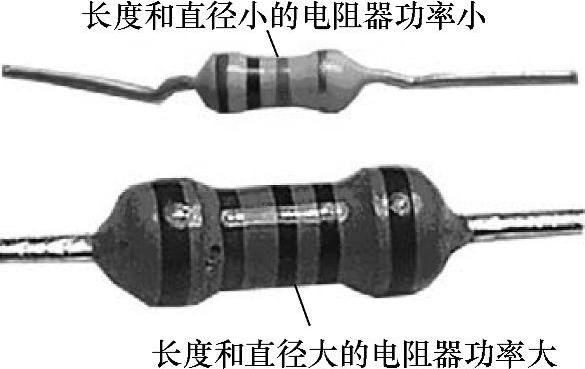

图1-5 根据长度和直径来判别功率大小

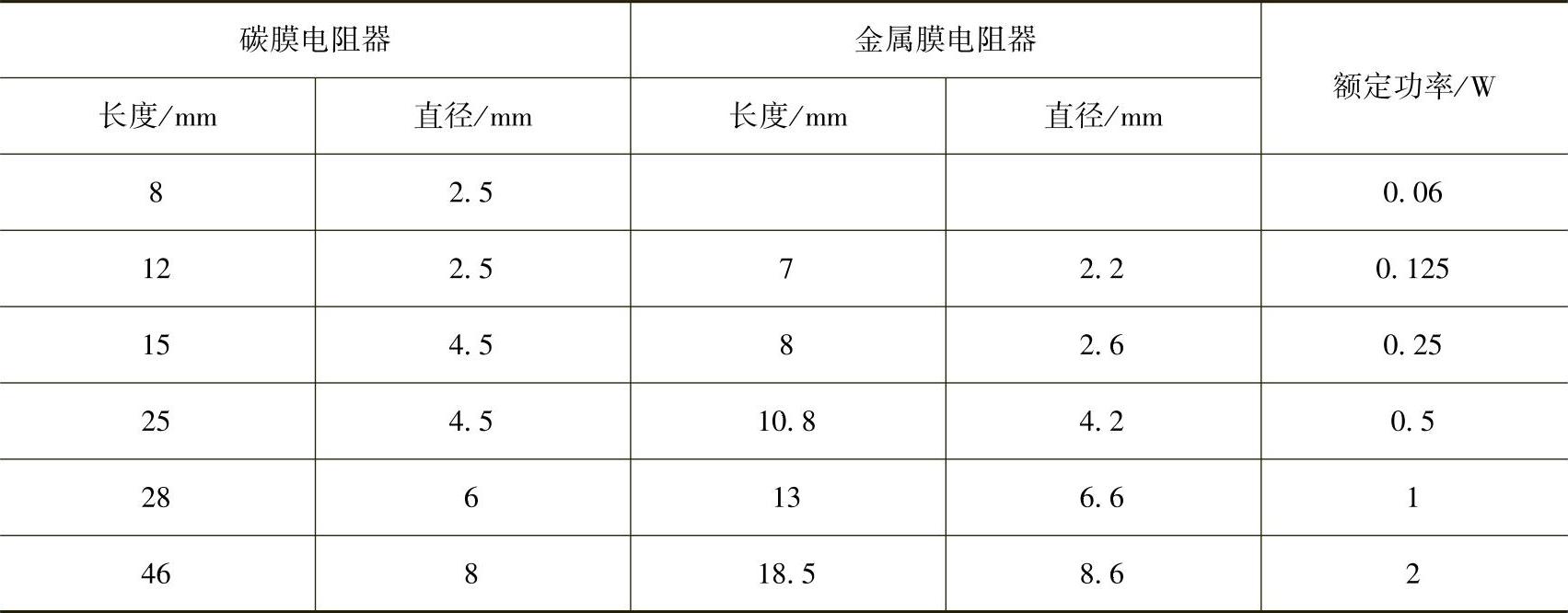

表1-4 碳膜、金属膜电阻器的长度、直径与额定功率的对应关系

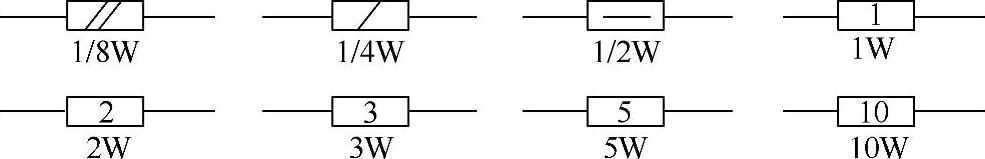

图1-6 电路图中电阻器的功率标志

3）在电路图中，为了表示电阻器额定功率大小，一般会在电阻器符号上标注一些标志。电路图中电阻器的额定功率标志如图1-6所示，1W以下用线条表示，1W以上的直接用数字表示功率大小（旧标准用罗马数字表示）。
