2.1.4  极性

2.1.4 极性

固定电容器可分为无极性电容器和有极性电容器。

图2-3 无极性电容器

1.无极性电容器

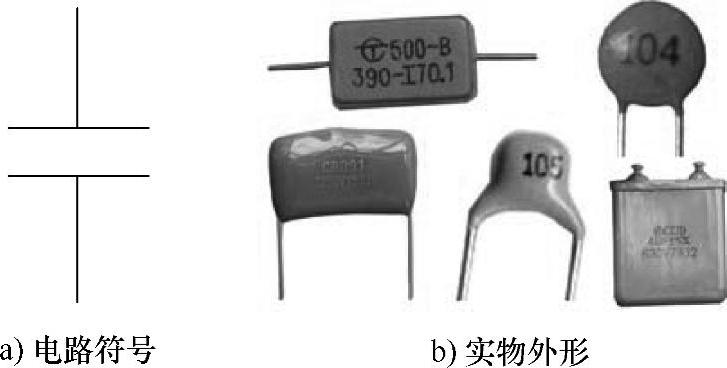

无极性电容器的引脚无正、负极之分。无极性电容器的电路符号如图2-3a所示，常见无极性电容器的实物外形如图2-3b所示。无极性电容器的容量小，但耐压高。

2.有极性电容器

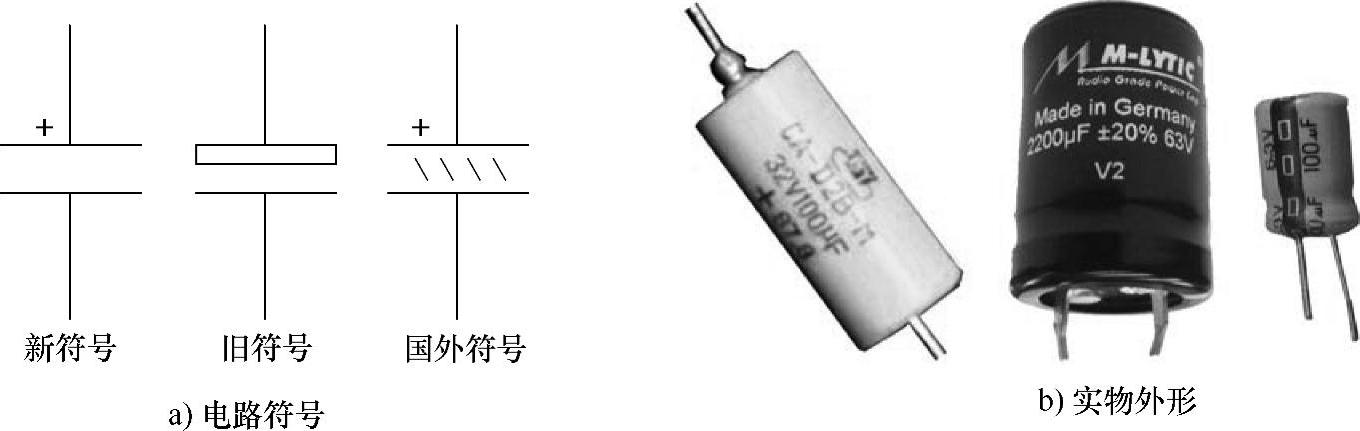

有极性电容器又称电解电容器，引脚有正、负之分。有极性电容器的电路符号如图2-4a所示，常见有极性电容器的实物外形如图2-4b所示。有极性电容器的容量大，但耐压较低。

图2-4 有极性电容器

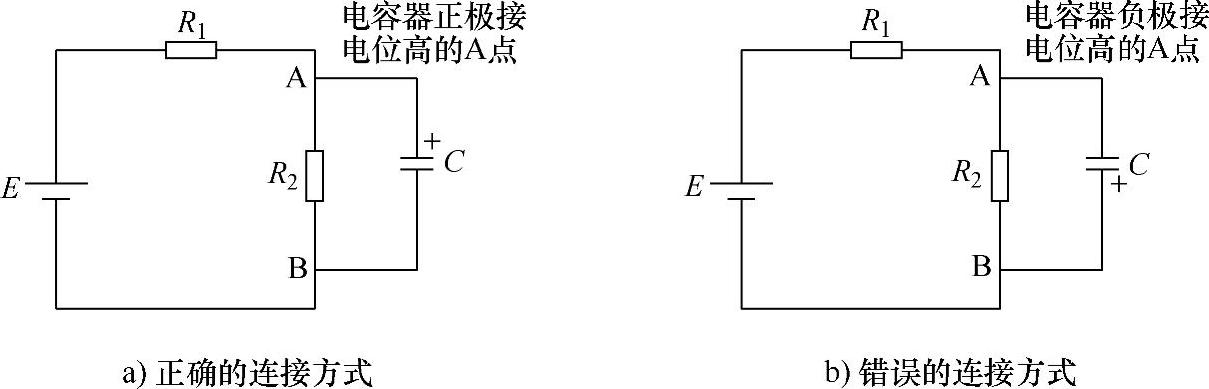

有极性电容器引脚有正负之分，在电路中不能乱接，若正负位置接错，轻则电容器不能正常工作，重则电容器炸裂。有极性电容器正确的连接方法是：电容器正极接电路中的高电位，负极接电路中的低电位。有极性电容器正确与错误的连接方式如图2-5所示。

图2-5 有极性电容器正确与错误的连接方式

3.有极性电容器的极性判别

由于有极性电容器有正负之分，在电路中又不能乱接，所以在使用有极性电容器前需要判别出正负极。有极性电容器的正负极判别方法如下：

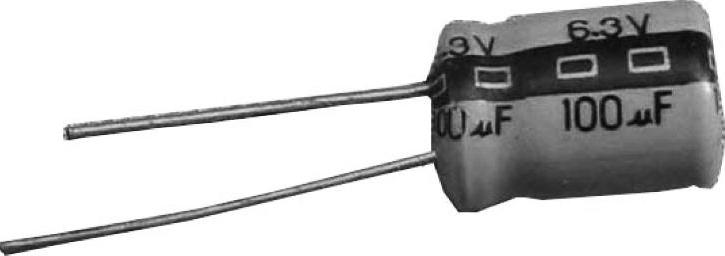

方法一：对于未使用过的新电容，可以根据引脚长短来判别。引脚长的为正极，引脚短的为负极，如图2-6所示。

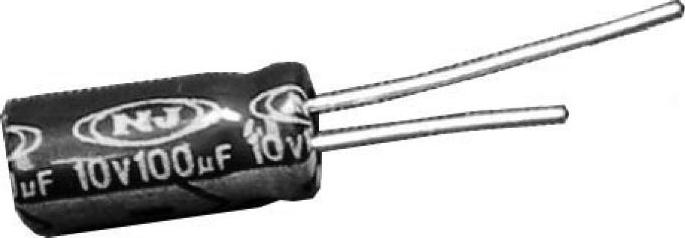

方法二：根据电容器上标注的极性判别。电容器上标“+”为正极，标“-”为负极，如图2-7所示。

图2-6 长引脚为正极

图2-7 标“-”的引脚为负极

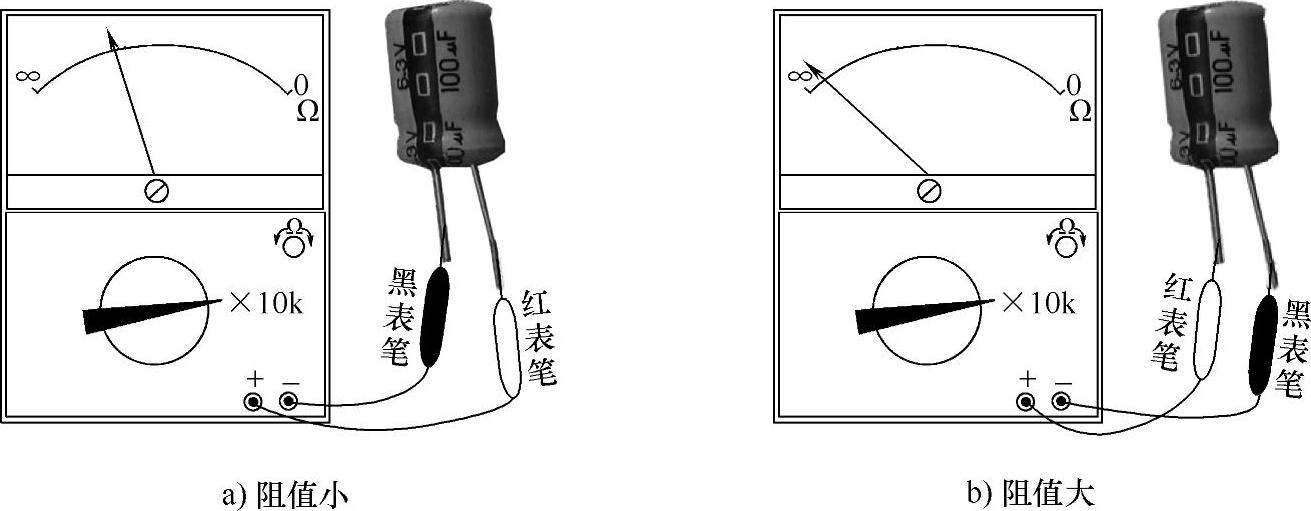

方法三：用万用表判别。万用表拨至R×10k挡，测量电容器两极之间阻值，正、反各测一次，每次测量时表针都会先向右摆动，然后慢慢往左返回，待表针稳定不移动后再观察阻值大小，两次测量会出现阻值一大一小，以阻值大的那次为准，如图2-8b所示，黑表笔接的为正极，红表笔接的为负极。

图2-8 用万用表检测有极性电容器的引脚极性
