4.5.1  外形、符号、结构和等效图

双基极二极管的外形、符号、结构和等效电路如图4-9所示。

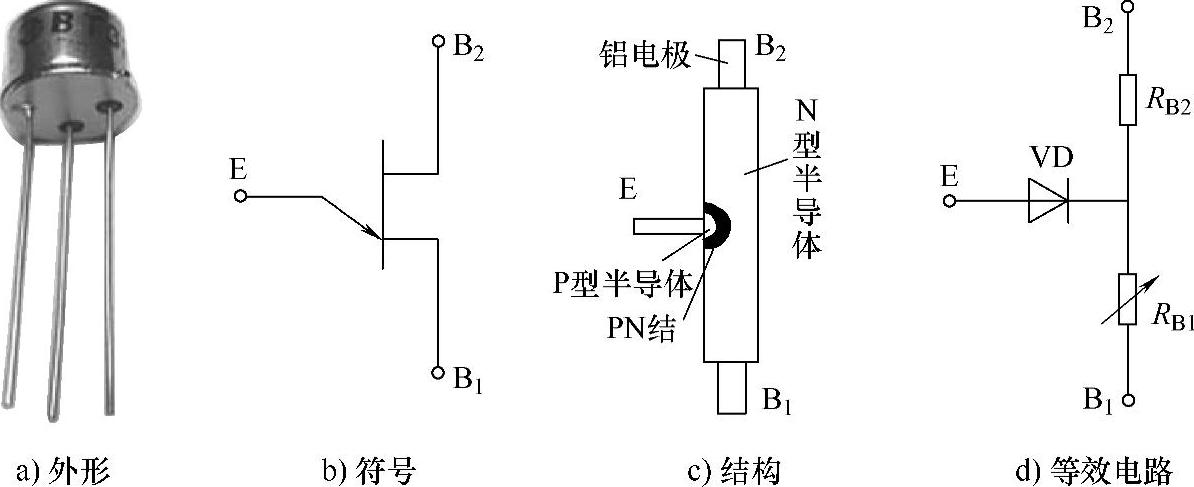

图4-9 双基极二极管的外形、符号、结构和等效电路

双基极二极管的制作过程：在一块高电阻率的N型半导体基片的两端各引出一个铝电极，如图4-9c所示，分别称为第一基极B₁和第二基极B₂，然后在N型半导体基片一侧埋入P型半导体，在两种半导体的结合部位就形成了一个PN结，再在P型半导体端引出一个电极，称为发射极E。

双基极二极管的等效电路如图4-9d所示。双基极二极管B₁、B₂极之间为高电阻率的N型半导体，故两极之间的电阻R_BB较大（约4～12kΩ），以PN结为中心，将N型半导体分为两部分，PN结与B₁极之间的电阻用R_B1表示，PN结与B₂极之间的电阻用R_B2表示，R_BB=R_B1+R_B2，E极与N型半导体之间的PN结可等效为一个二极管，用VD表示。
