4.5.3  检测

4.5.3 检测

双基极二极管检测包括极性检测和好坏检测。

1.极性检测

双基极二极管有E、B₁、B₂三个电极，从4.5.2节中的原理说明图可以看出，双基极二极管的E、B₁极之间和E、B₂极之间都相当于一个二极管与电阻串联，B₂、B₁极之间相当于两个电阻串联。

双基极二极管的极性检测过程如下：

①检测出E极。万用表拨至R×1k挡，红、黑表笔测量双基极二极管任意两极之间的阻值，每两极之间都正、反各测一次。若测得某两极之间的正、反向电阻相等或接近时（阻值一般在2kΩ以上），这两个电极就为B₁、B₂极，余下的电极为E极；若测得某两极之间的正、反向电阻时，出现一次阻值小，另一次无穷大，以阻值小的那次测量为准，黑表笔接的为E极，余下的两个电极就为B₁、B₂极。

②检测出B₁、B₂极。万用表仍置于R×1k挡，黑表笔接已判断出的E极，红表笔依次接另外两极，两次测得阻值会出现一大一小，以阻值小的那次为准，红表笔接的电极通常为B₁极，余下的电极为B₂极。由于不同型号双基极二极管的R_B1、R_B2阻值会有所不同，因此这种检测B₁、B₂极的方法并不适合所有的双基极二极管，如果在使用时发现双基极二极管工作不理想，则可将B₁、B₂极对换。

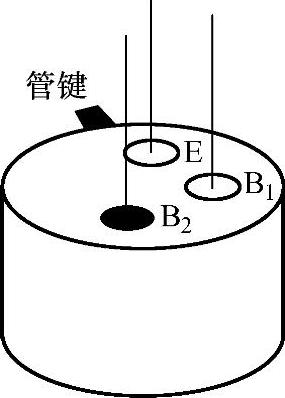

图4-10 从双基极二极管 外形判别电极

对于一些外形有规律的双基极二极管，其电极也可以根据外形判断，具体如图4-10所示。双基极二极管引脚朝上，最接近管子管键（突出部分）的引脚为E极，按顺时针方向旋转依次为B₁、B₂极。

2.好坏检测

双基极二极管的好坏检测过程如下：

①检测E、B₁极和E、B₂极之间的正、反向电阻。万用表拨至R×1k挡，黑表笔接双基极二极管的E极，红表笔依次接B₁、B₂极，测量E、B₁极和E、B₂极之间的正向电阻，正常时正向电阻较小，然后红表笔接E极，黑表笔依次接B₁、B₂极，测量E、B₁极和E、B₂极之间的反向电阻，正常反向电阻无穷大或接近无穷大。

②检测B₁、B₂极之间的正、反向电阻。万用表拨至R×1k挡，红、黑表笔分别接双基极二极管的B₁、B₂极，正、反各测一次，正常时B₁、B₂极之间的正、反向电阻通常在2～200kΩ之间。

若测量结果与上述不符，则为双基极二极管损坏或性能不良。
