8.2.4  检测

真空荧光显示器（VFD）处于真空工作状态时，如果显示器发生破裂漏气就会无法工作。在工作时，VFD的灯丝加有3V左右的交流电压，在暗处可看见VFD内部灯丝有微弱的红光发出。

在检测VFD时，可用万用表R×1或R×10挡测量灯丝的阻值，正常阻值很小，如果阻值无穷大，则为灯丝开路或引脚开路。在检测各栅极和阳极时，万用表R×1k挡，测量各栅极之间、各阳极之间、栅阳极之间和栅阳极与灯丝间的阻值，正常应均为无穷大，若出现阻值为0或较小，则为所测极之间出现短路故障。

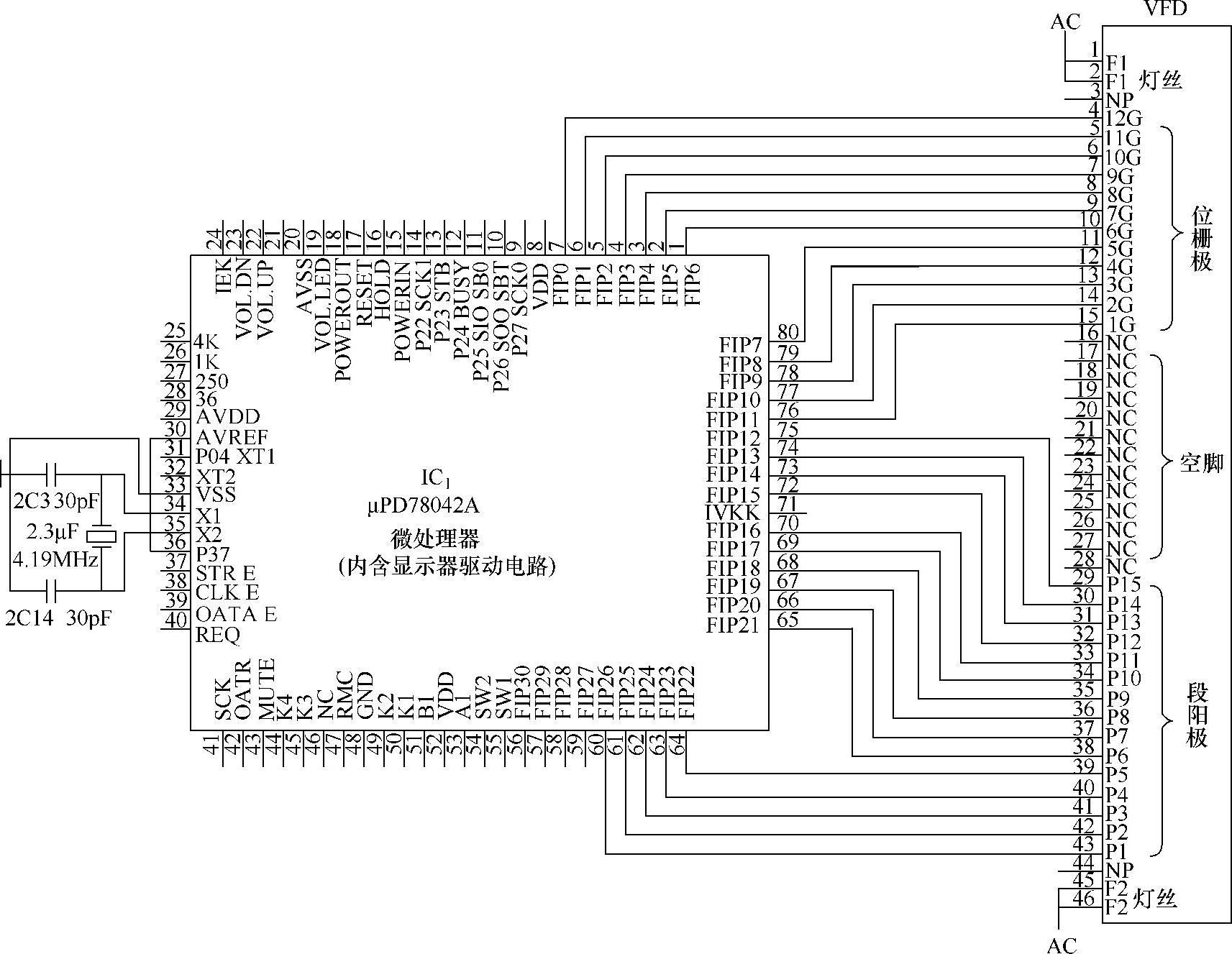

图8-12 DVD机的操作显示电路
