8.3.2  点阵式液晶显示屏

1.外形

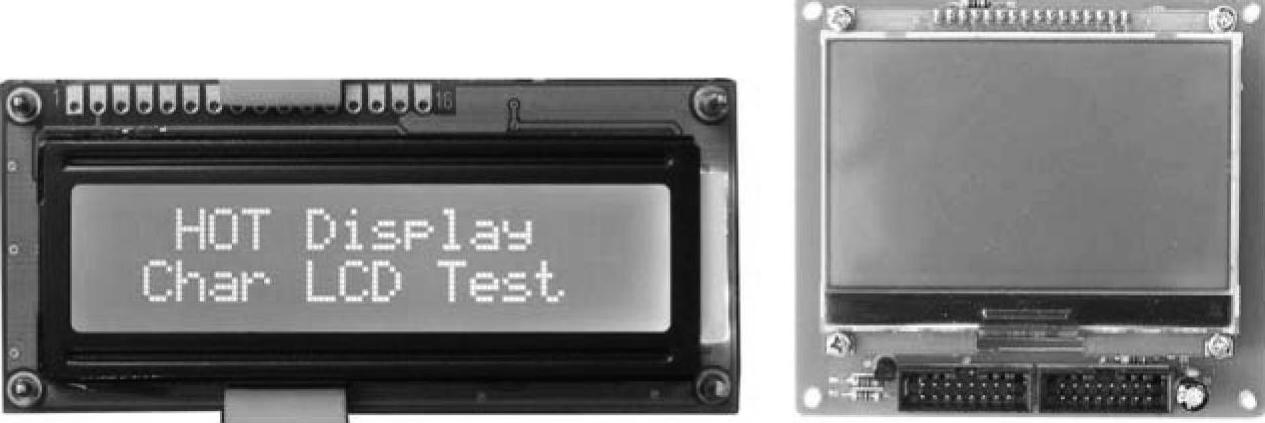

笔段式液晶显示屏结构简单，价格低廉，但显示的内容简单且可变化性小，而点阵式液晶显示屏以点的形式显示，几乎可显示任何字符图形内容。点阵式液晶显示屏的外形如图8-15所示。

图8-15 点阵式液晶显示屏的外形

2.工作原理

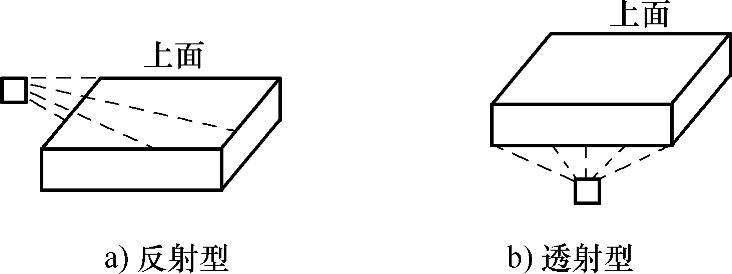

点阵式液晶显示屏有反射型和透射型之分，如图8-16所示，反射型LCD依靠液晶不透明来反射光线显示图形，如电子表显示屏、数字万用表的显示屏等都是利用液晶不透明（通常为黑色）来显示数字，透射型LCD依靠光线透过透明的液晶来显示图像，如手机显示屏、液晶电视显示屏等都是采用透射方式显示图像。

图8-16 点阵式液晶显示屏的类型

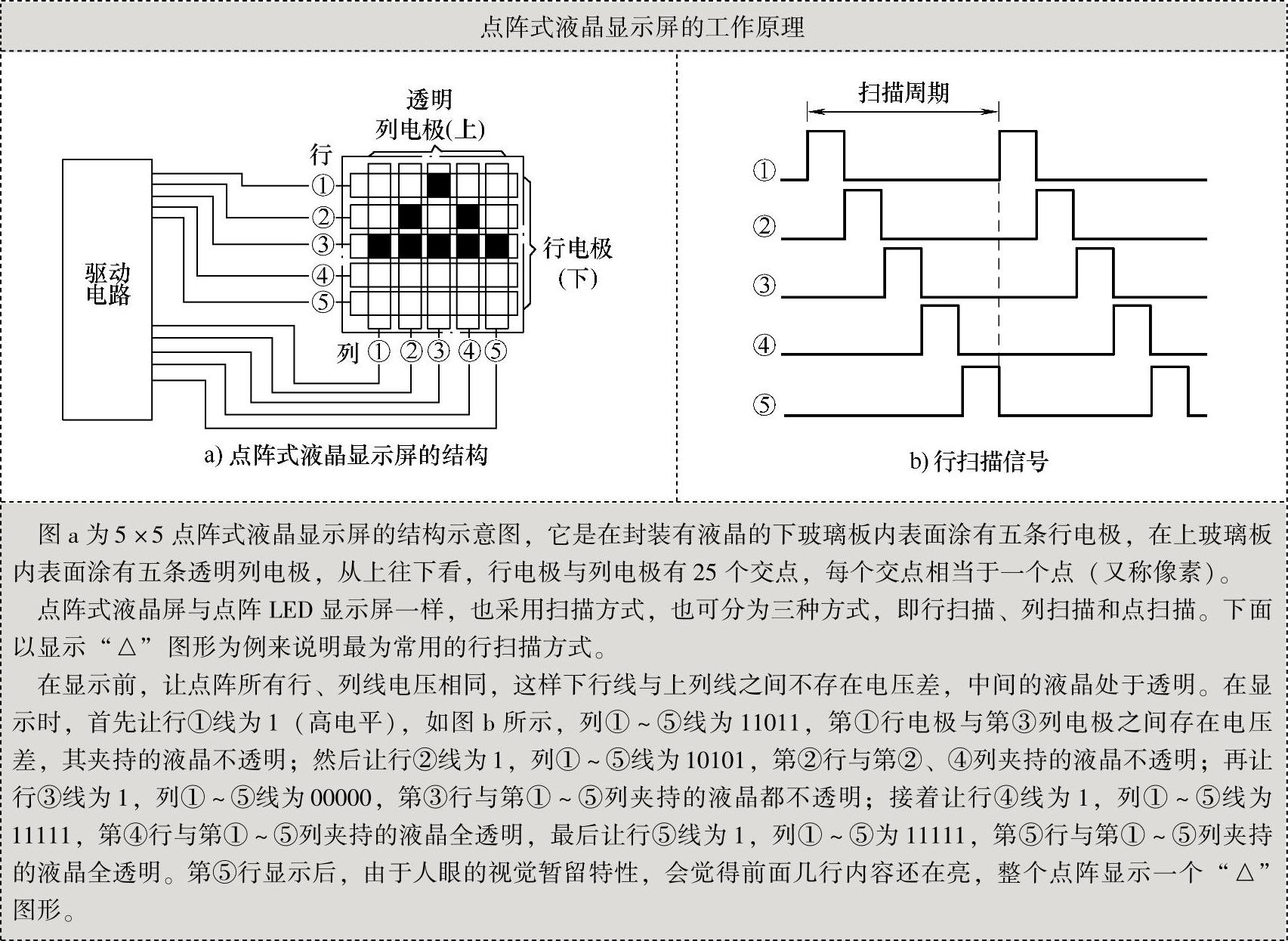

图8-16a所示的点阵为反射型LCD，如果将它改成透射型LCD，行、列电极均需为透明电极，另外还要用光源（背光源）从下往上照射LCD，显示屏的25个液晶点像25个小门，液晶点透明相当于门打开，光线可透过小门从上玻璃板射出，该点看起来为白色（背光源为白色），液晶点不透明相当于门关闭，该点看起来为黑色。
