11.2.2  直流固态继电器

1.外形与符号

直流固态继电器（DC-SSR）的输入端INPUT（相当于线圈端）接直流控制电压，输出端OUTPUT或LOAD（相当于触点开关端）接直流负载。直流固态继电器的实物外形与电路符号如图11-2所示。

图11-2 直流固态继电器的实物外形与电路符号

2.结构与工作原理

(https://www.daowen.com)

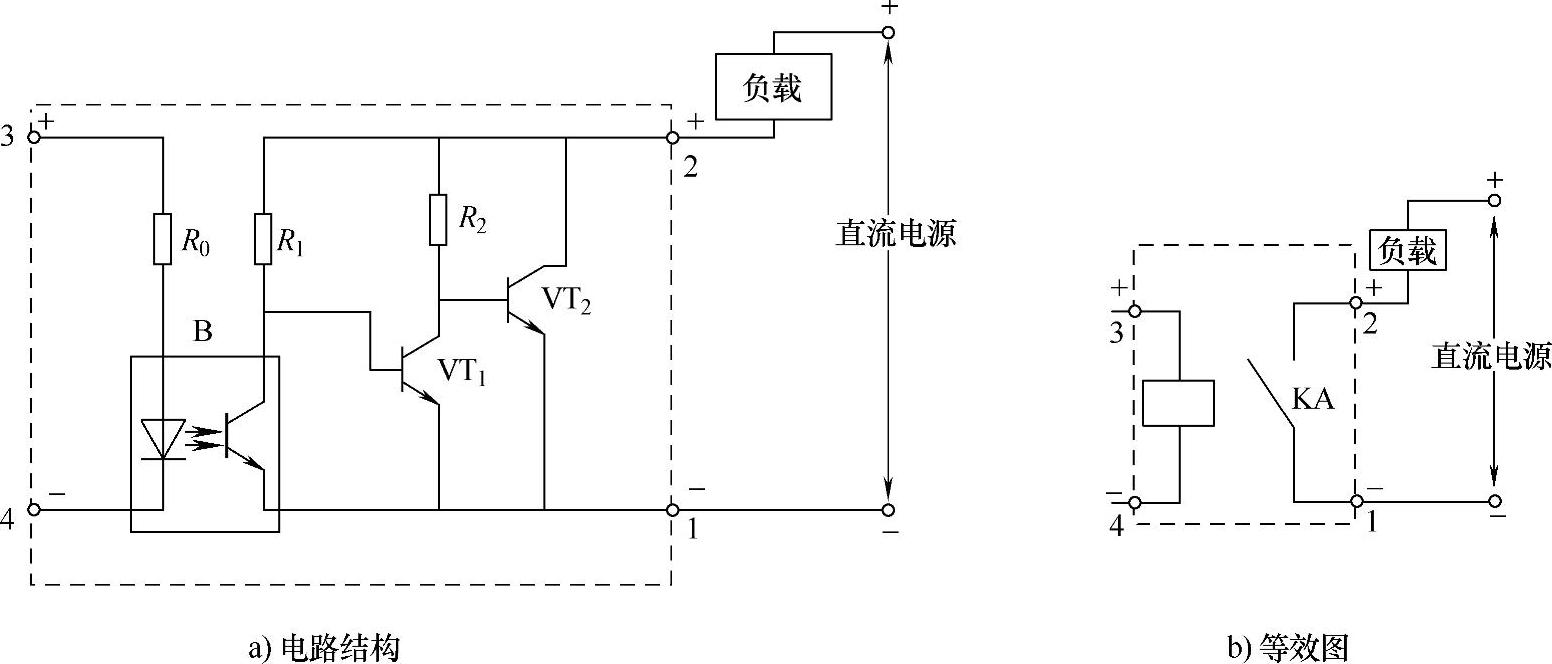

图11-3所示为四引脚直流固态继电器的内部电路结构及等效图。

图11-3 四引脚直流固态继电器的内部电路结构及等效图

3.常见直流固态继电器的主要参数

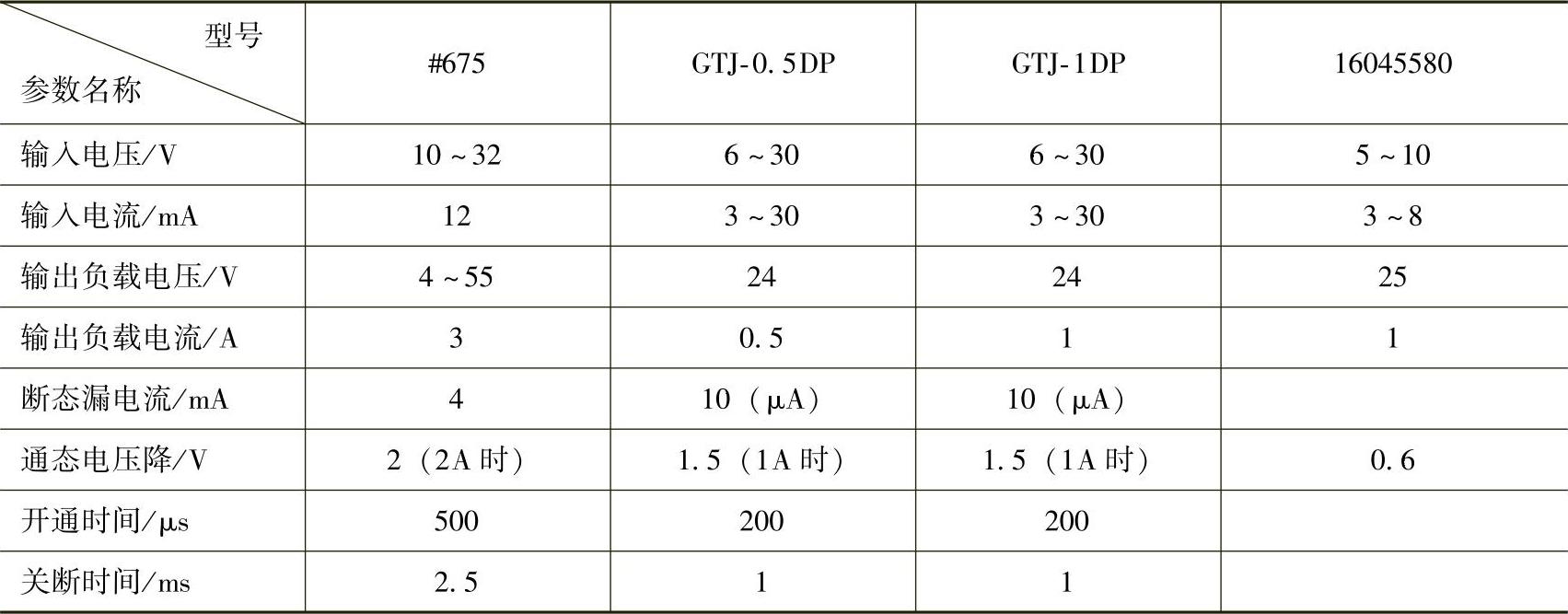

表11-2列出了几种常见直流固态继电器的主要参数。

表11-2 几种常见直流固态继电器的主要参数
