11.2.3 交流固态继电器
1.外形与符号

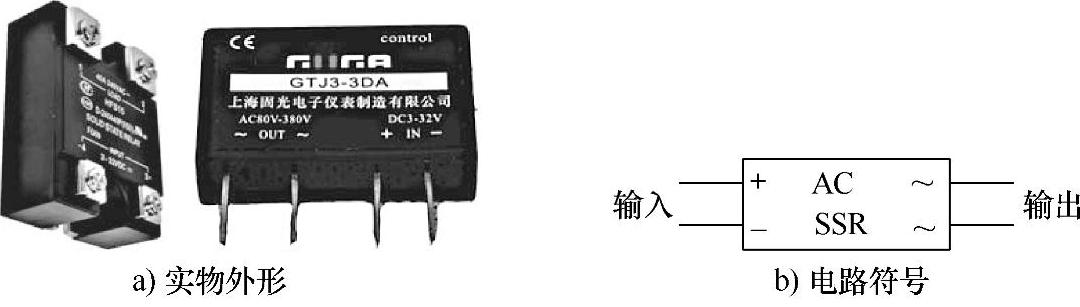

交流固态继电器（AC-SSR）的输入端接直流控制电压，输出端接交流负载。交流固态继电器的实物外形与电路符号如图11-4所示。
图11-4 交流固态继电器的实物外形与电路符号

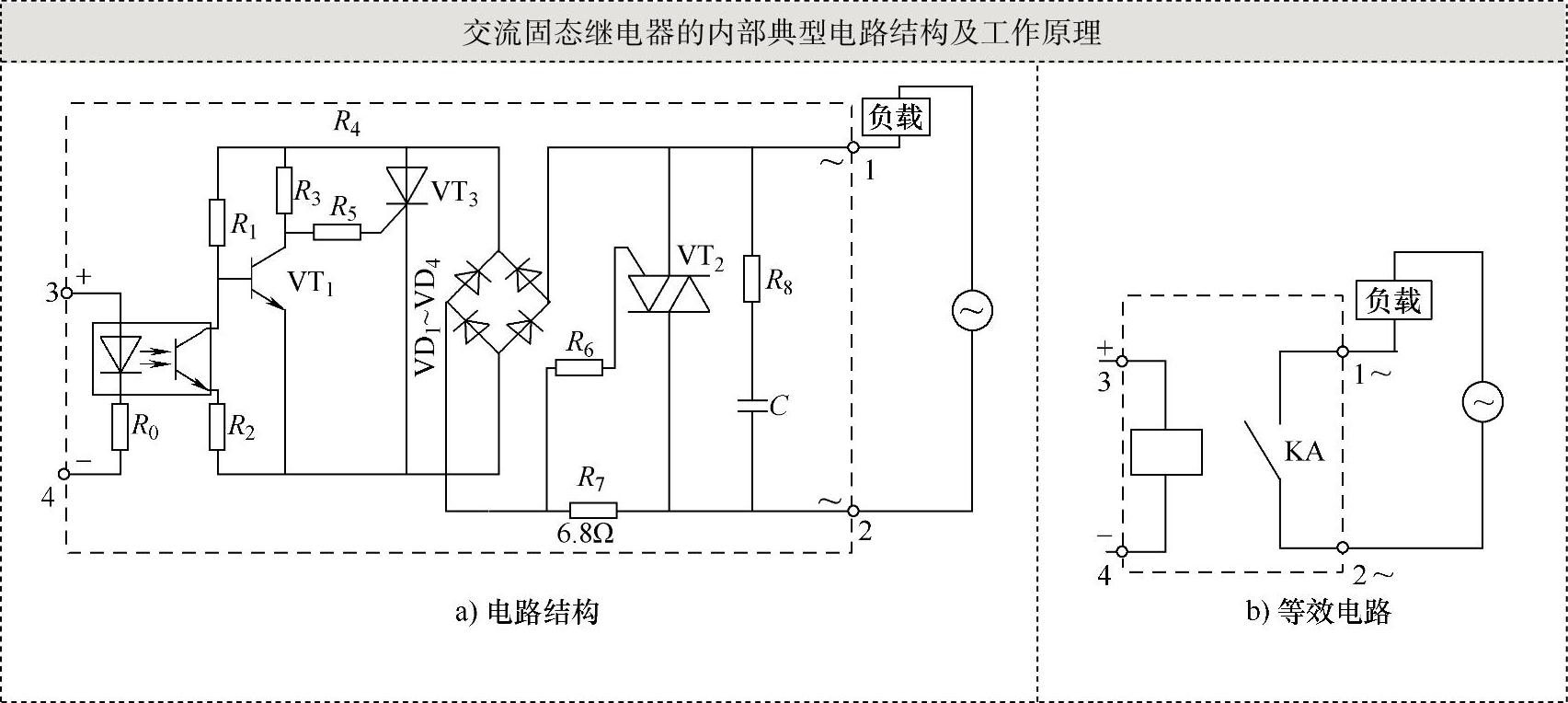

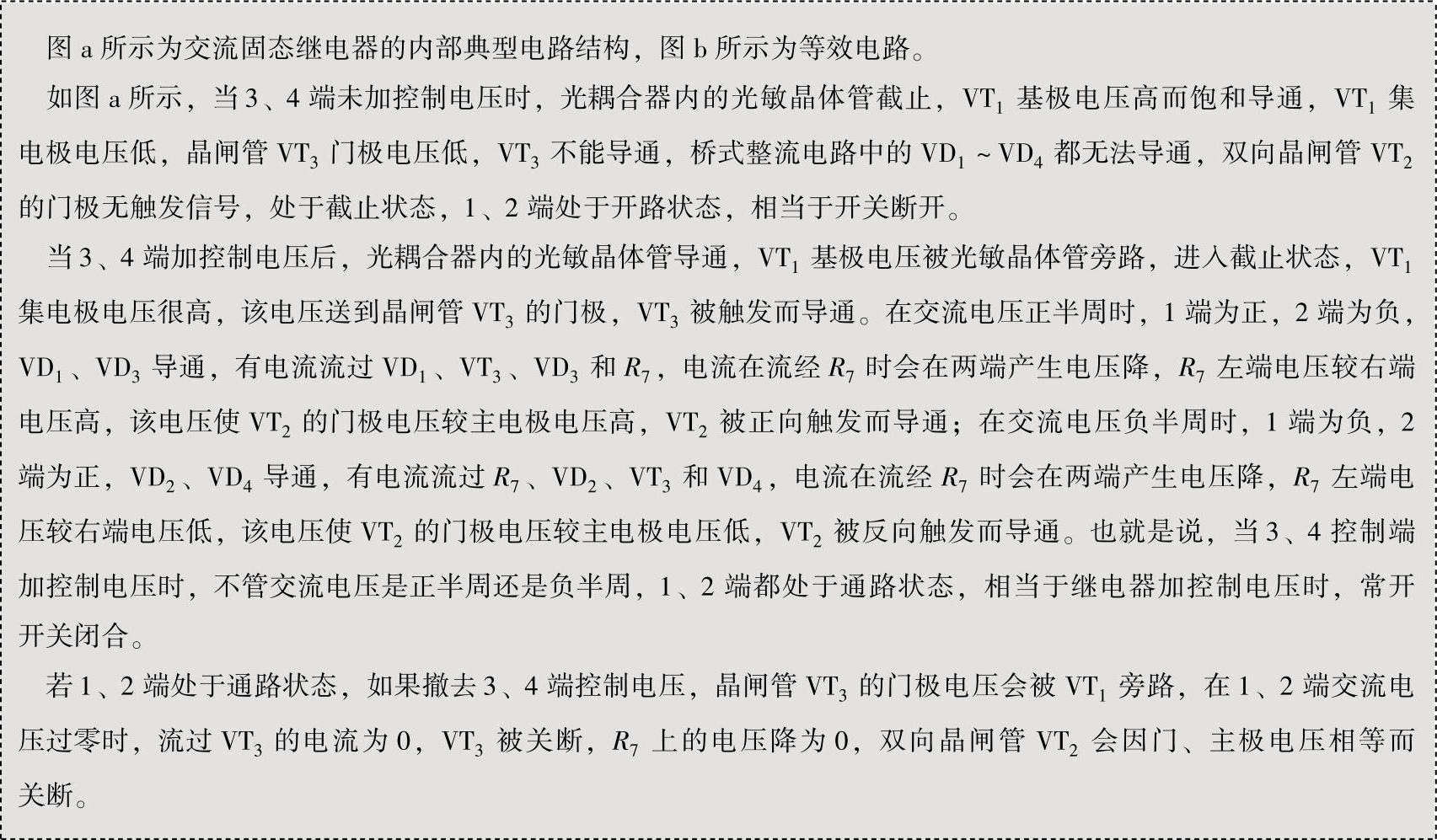

2.结构与工作原理
（续）
3.常见交流固态继电器的主要参数

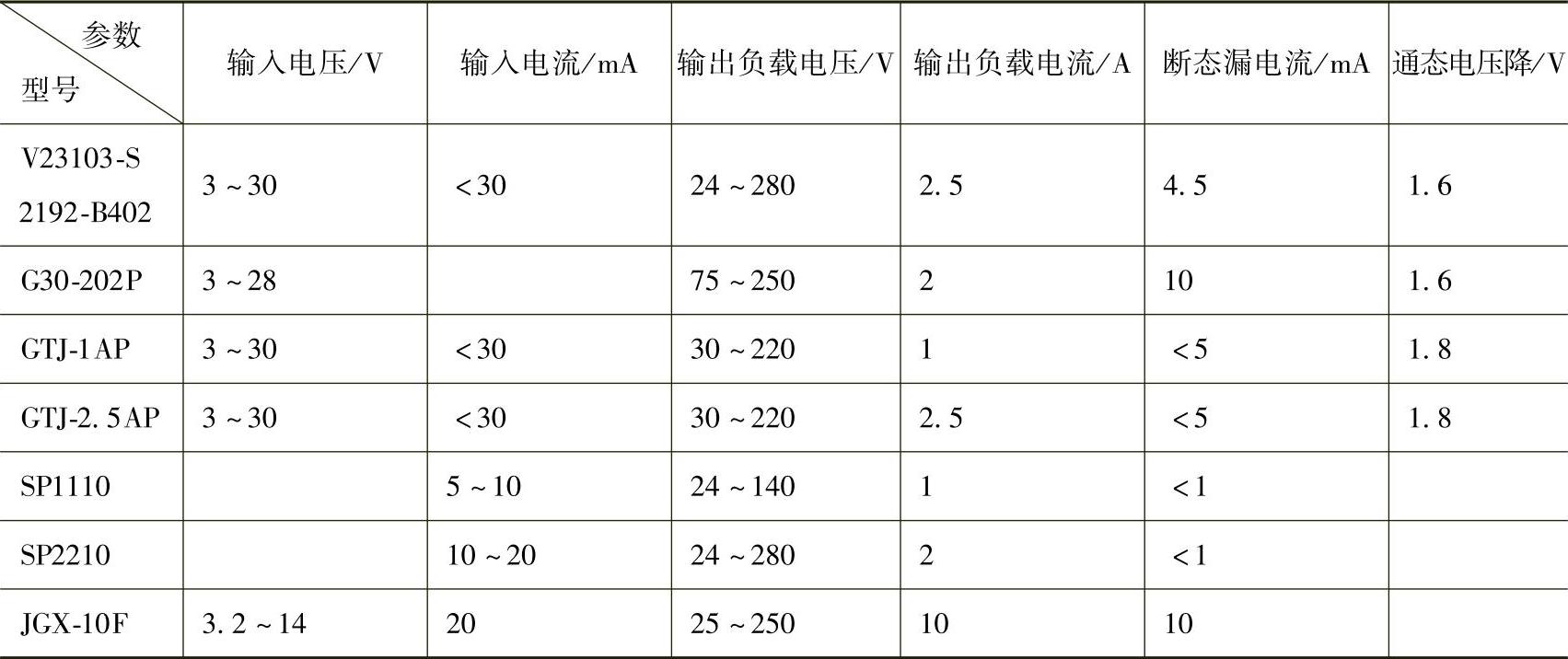

表11-3列出了几种常见交流固态继电器的主要参数。
表11-3 几种常见交流固态继电器的主要参数
4.固态继电器的检测
（1）类型及引脚识别
固态继电器的类型及引脚可通过外表标注的字符来识别。交、直流固态继电器输入端标注基本相同，一般都含有“INPUT（或IN）、DC、+、-”字样，两者的区别在于输出端标注不同，交流固态继电器输出端通常标有“AC、～、～”字样，直流固态继电器输出端通常标有“DC、+、-”字样。
（2）好坏检测
交、直流固态继电器的常态（未通电时的状态）好坏检测方法相同。在检测输入端时，万用表拨至R×10k挡，测量输入端两引脚之间的阻值，若固态继电器正常，黑表笔接“+”端、红表笔接“-”端时测得阻值较小，反之阻值无穷大或接近无穷大，这是因为固态继电器输入端通常为电阻与发光二极管的串联电路；在检测输出端时，万用表仍拨至R×10k挡，测量输出端两引脚之间的阻值，正、反各测一次，正常时正、反向电阻均为无穷大，有的DC-SSR输出端的晶体管反接有一只二极管，反向测量（红表笔接“+”、黑表笔接“-”）时阻值小。

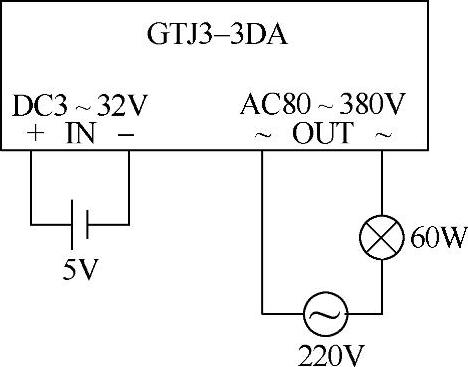

图11-5 交流固态继电器的通电检测
固态继电器的常态检测正常，还无法确定它一定是好的，比如输出端开路时正、反向阻值也会无穷大，这时需要通电检查。下面以图11-5所示的交流固态继电器GTJ3-3DA为例说明通电检测的方法。先给交流固态继电器输入端接5V直流电源，然后在输出端接上220V交流电源和一只60W的灯泡，如果继电器正常，输出端两引脚之间内部应该相通，灯泡发光，否则继电器损坏。在连接输入、输出端电源时，电源电压应在规定的范围之间，否则会损坏固态继电器。
