MAX5084、MAX5085

2026年01月15日

版权

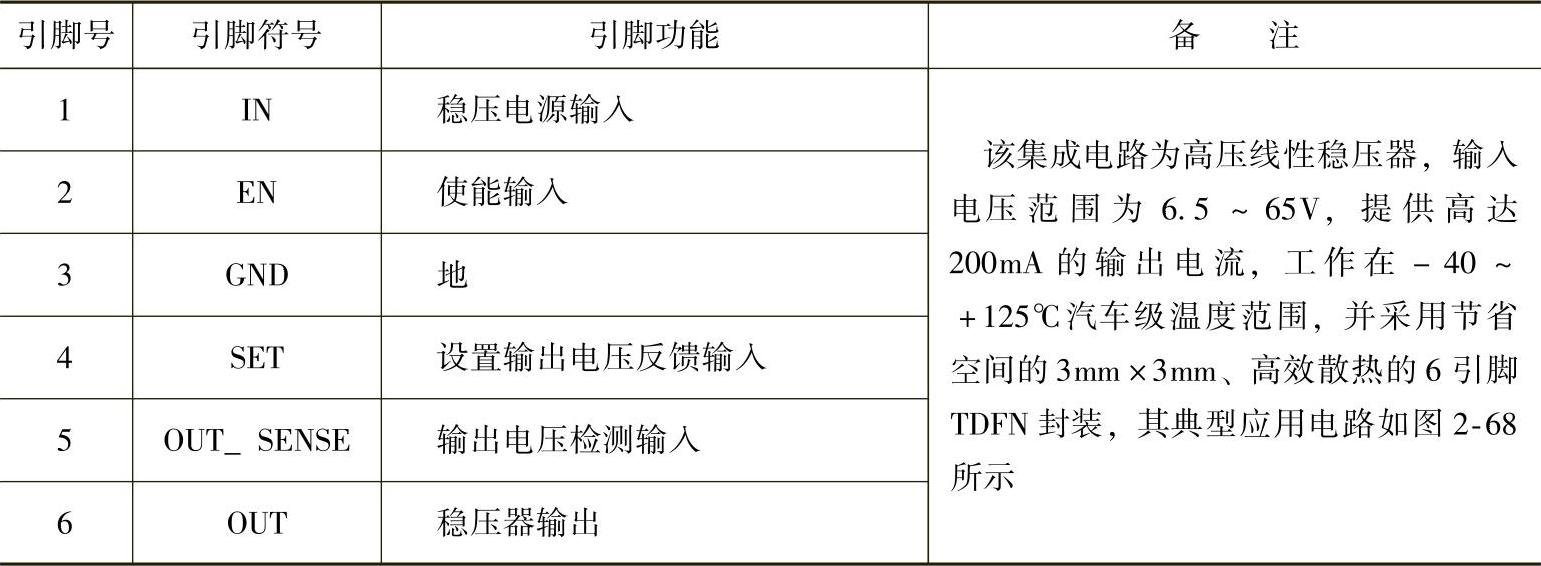

79.MAX5084、MAX5085

(https://www.daowen.com)

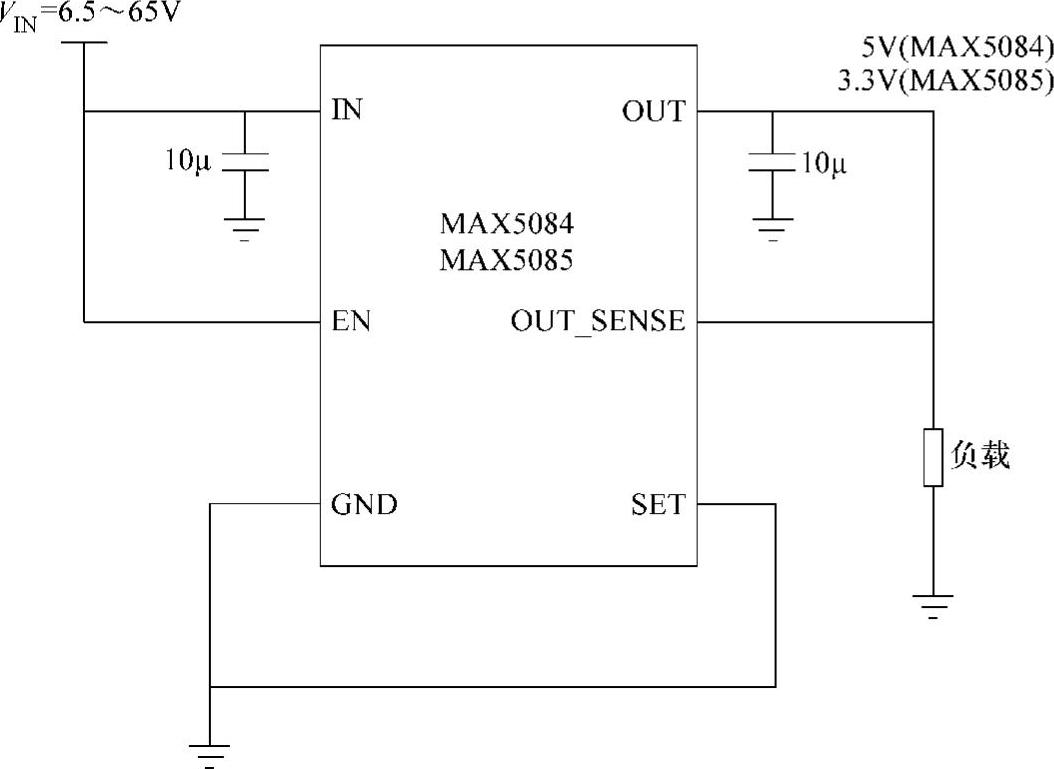

图2-68 MAX5084、MAX5085典型应用电路
