首页> 图书频道> 工学> 交通运输

MAX5086

2026年01月15日

版权

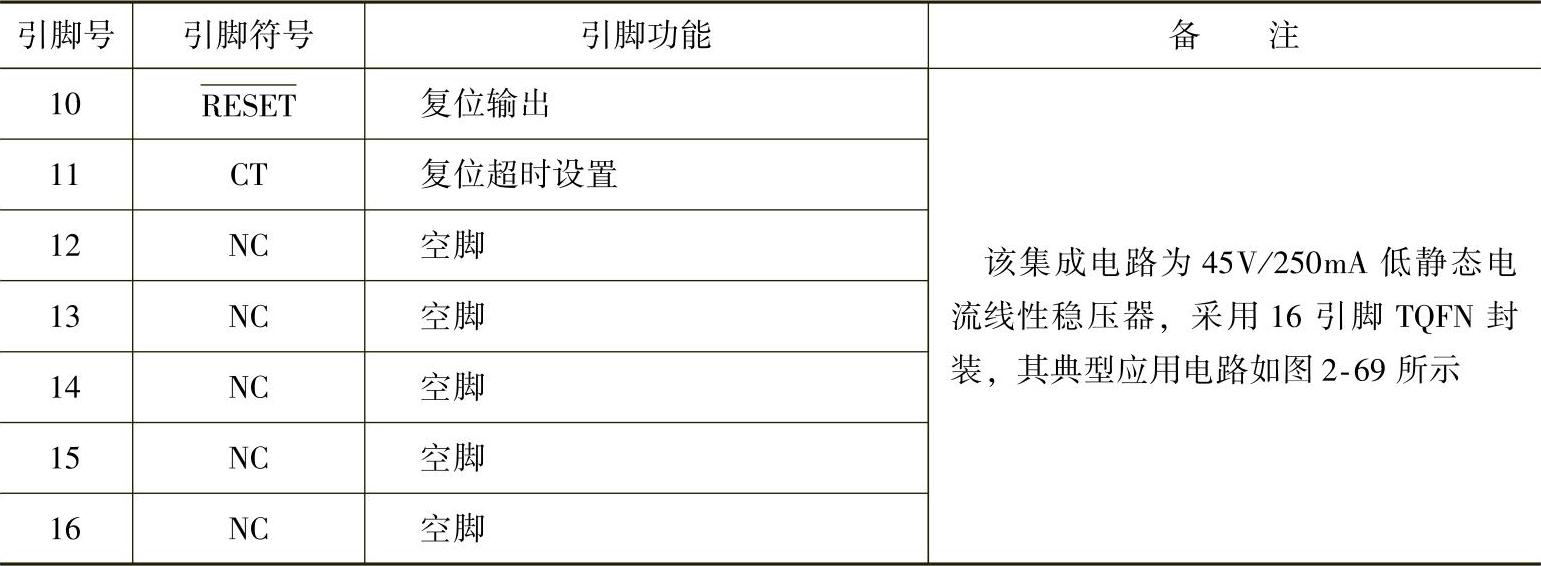

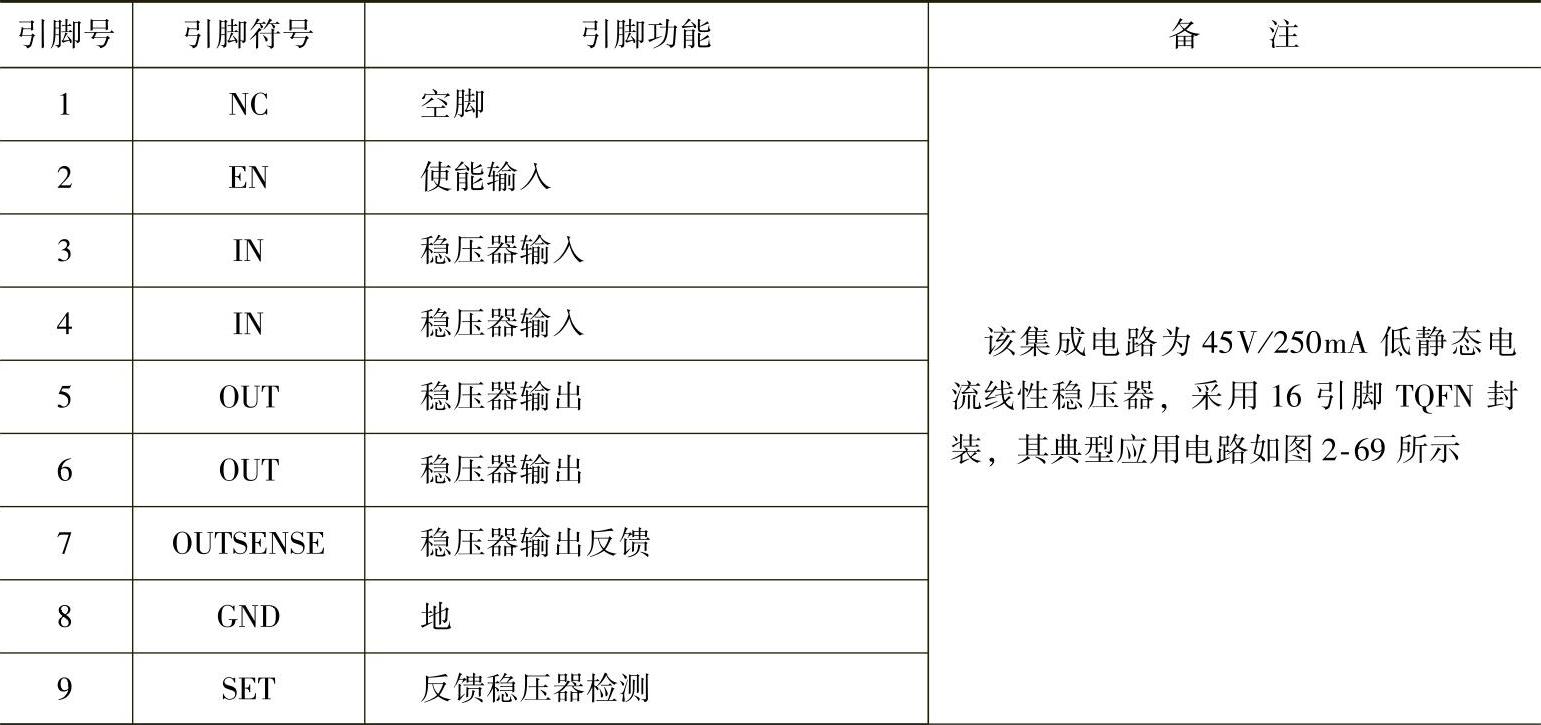

80.MAX5086

（续）(https://www.daowen.com)

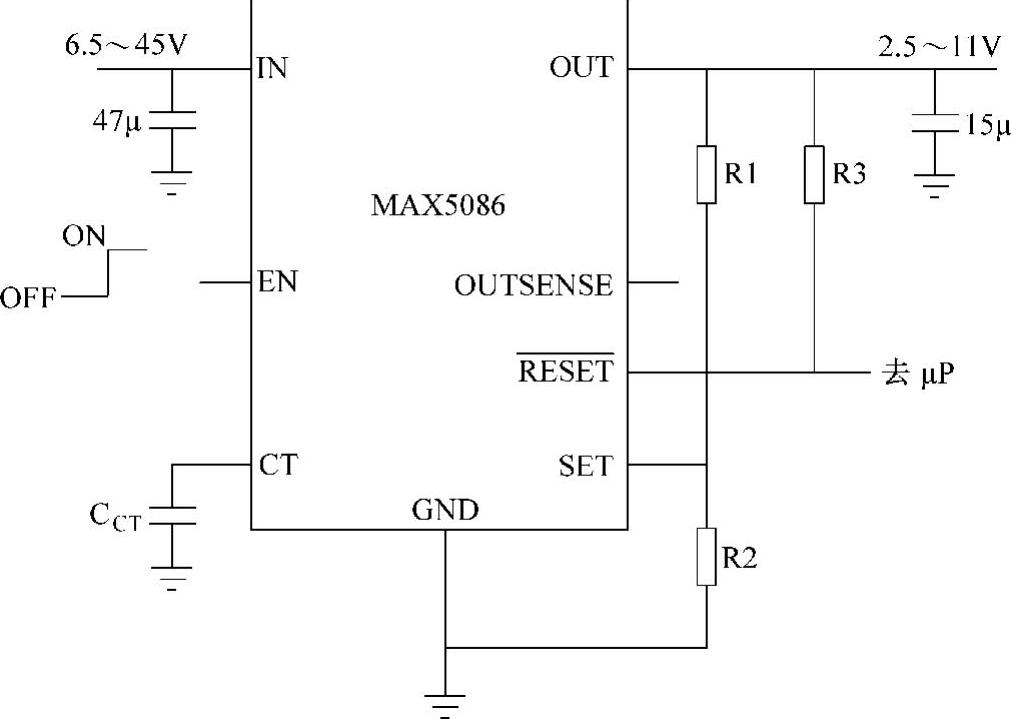

图2-69 MAX5086典型应用电路
