MAX8595Z、MAX8596Z

2026年01月15日

版权

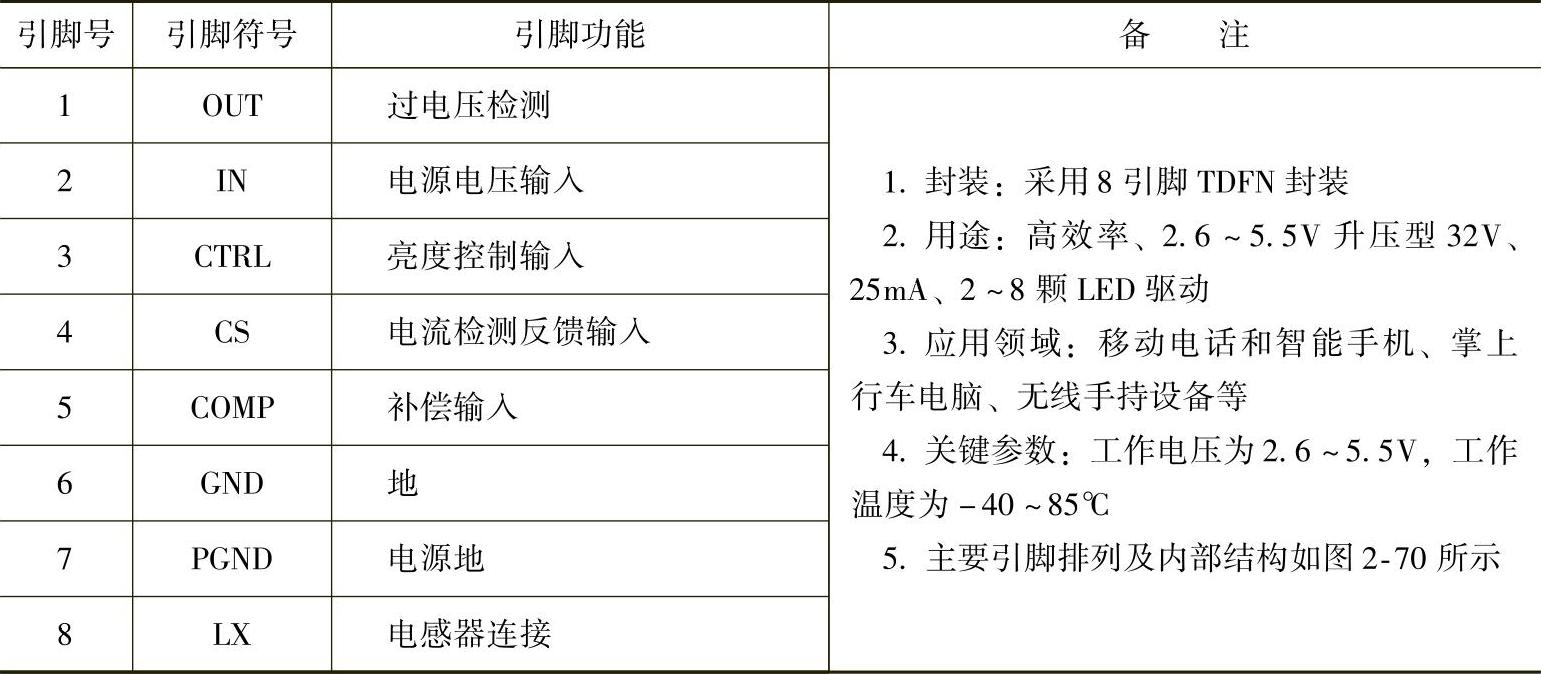

83.MAX8595Z、MAX8596Z

(https://www.daowen.com)

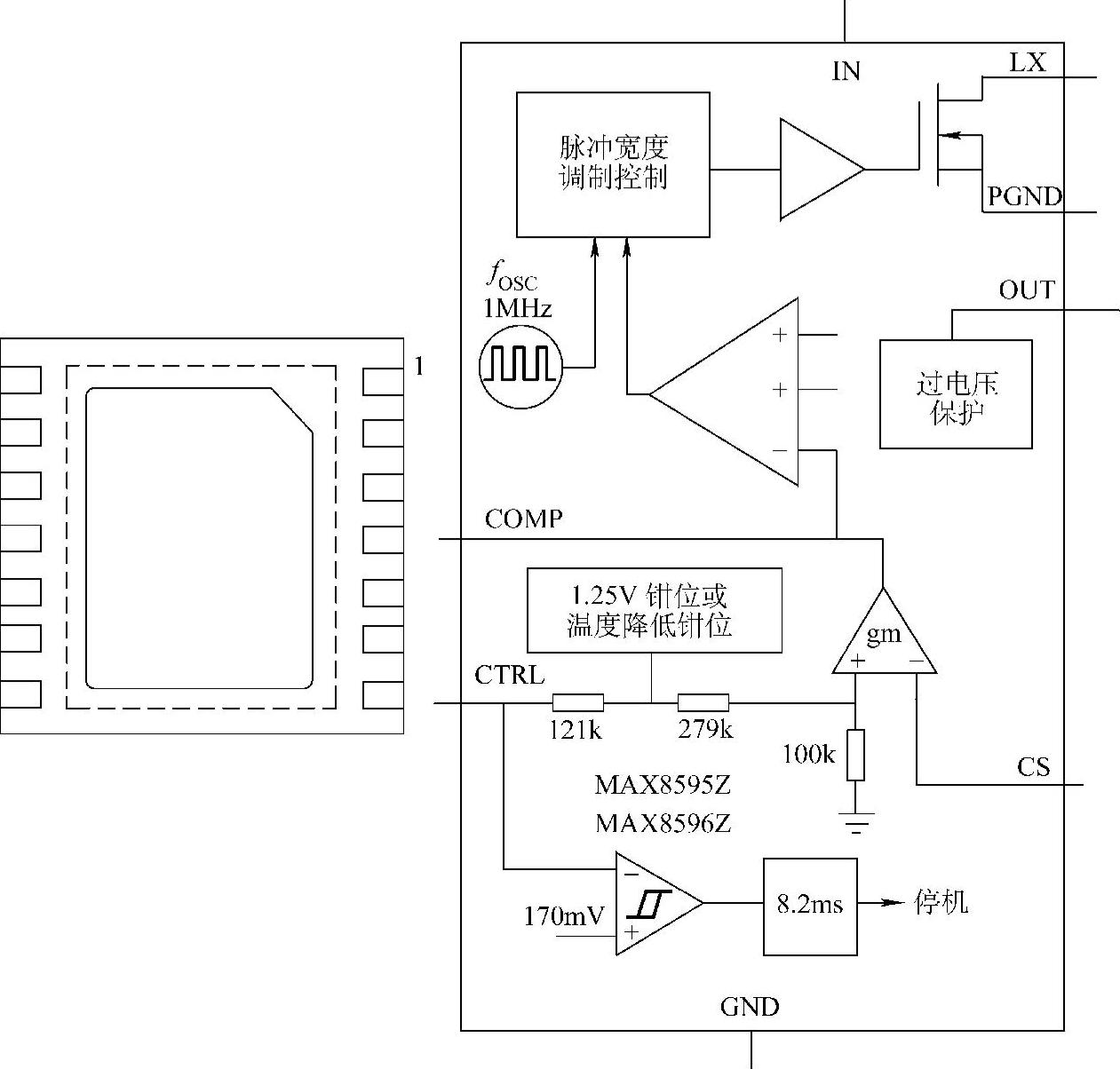

图2-70 MAX8595Z、MAX8596Z主要引脚排列及内部结构
